哪些物理規格在集成讀取器中起作用？文章主要是針對工程師，RFID解決方案架構師和產品經理的嵌入式RFID讀卡器的一系列考慮。

硬件設計的一個關鍵方面是為您的產品選擇合適的尺寸。在當今世界，外形尺寸不僅定義了產品的尺寸和形狀，還包括其美學吸引力。雖然尺寸和形狀是重要的，同時處理是突出另一方面RFID讀卡器（包括NFC和BLE移動憑證讀出器）是讀者'末端設備和所述RF的尺寸內的位置的天線。文章重點介紹一些與外形尺寸和其他物理規格有關的關鍵注意事項，這些因素在集成RFID讀卡器方面發揮了作用。

1.集成天線與外部天線

在設計承載RFID讀卡取器模塊的設備時，該模塊通常是較大系統的一部分，并充當外圍設備。RFID模塊很少適合所設計的產品。這可能導致RFID模塊的位置對于用戶交互而言并不理想。例如，主機或母板可能位于產品的中央?yún)^(qū)域，并且可能無法將較長的電線或連接器連接至RFID讀卡器以進行通信。

基于RFID解決方案，如果使用帶有集成天線的RFID讀卡器，則產品表面（用戶通常會與之互動）與RFID讀卡器之間的距離將不是最佳的。這可能會導致讀取-一系列問題，造成不合格的用戶體驗。在這種情況下，RFID解決方案是將外部天線與RFID讀卡器一起使用。應該能夠支持外部天線即減輕與相關聯的問題的連接RFID讀卡器“的位置的表面附近。

2.模塊與完成的讀取器

基于RFID解決方案在RFID引擎或模塊與完全完成的RFID讀卡器之間始終有一個選項。RFID模塊是需要硬件集成的電子板，不是即插即用設備。它們包含與主板交互并與天線接口所必需的引腳配置或連接器。另一方面，完全完成的RFID讀卡器可以與主機連接，幾乎不需要或不需要硬件集成，并且它們已經集成了天線。

RFID讀卡器制造商了解和理解，不是所有成品可滿足最終用戶或目標市場的技術規范。在與但不限于天線尺寸（讀取范圍），電壓要求，形狀因數，通信接口等有關的領域中可能存在不足之處。因此，人們可以利用本質上是RF引擎的RFID模塊。包括將RFID數據讀取并傳輸?shù)街鳈C(jī)所需的硬件，軟件和其他必要的接口。

在許多情況下，OEM和系統集成商不希望在設計可處理全球各種可用技術的RFID引擎上投入資源。他們的最終目標是專注于他們的產品線，而不是從頭開始開發RFID讀卡器。例如，由于最終客戶實施了嚴格的規范，因此成品RFID讀卡器可能無法滿足其外形尺寸和應答器讀范圍的期望?；赗FID解決方案，OEM可以選擇的RFID滿足用戶的外形要求和一個單獨的RFID模塊天線履行讀-范圍的預期。

盡管上述RFID解決方案很方便，但是所涉及的成本可能會有所不同。RFID模塊和完成的RFID讀卡器之間最重要的區別之一是證書的可用性。如果RFID模塊缺少集成天線，則它將不通過無線電認證。如果OEM或嵌入式系統集成商選擇繼續使用RFID模塊，則它必須承擔無線電認證的費用，而且通常要延長無線電認證的時間表，否則，它必須支付非經常性工程（NRE）費用。因此，評估RFID模塊和最終RFID讀卡器之間的選擇變得至關重要。

3.尺寸與性能的關系

隨著電子硬件在遵循摩爾定律和其他相關模式的情況下不斷縮小尺寸的同時，用戶更傾向于選擇體積更小的產品。盡管就集成的簡便性而言，小型RFID讀卡器通常是有益的，但仍需要全面評估您期望的性能。對于RFID讀卡器，較小的尺寸也將意味著RF天線的直徑或周長較小，這意味著傳遞到應答器的能量更少。此屬性直接影響讀取范圍。例如，本來可以讀取的應答器 大約4英寸以外的較大天線的讀數現在只能由較小天線的2英寸讀數。

話雖如此，RFID讀卡器的天線設計和RF前端極大地影響了傳輸?shù)哪芰?，從而影響了讀取范圍。例如，如果天線的設計不同（例如：對稱與非對稱），或者如果RF前端效率更高，則天線周長相同的兩個RFID讀卡器可能不會傳播相同量的能量。

除此之外，當今的應答器（RFID 憑證）具有較低的能量需求，從而減少了對較大天線周長的需求。隨著應答器設計的進步，靜態ID檢測和存儲操作變得更快，并且可以在相對較長的距離上發生。這使用戶能夠在基于所需的物理規格選擇閱讀器與基于性能進行閱讀器之間找到權衡。

板載連接器，接頭連接器和安裝選項的可用性，便于集成需要連接硬件設備以建立適當?shù)耐ㄐ?/strong>。盡管越來越多的無線接口（例如BLE）可用于設備之間的通信，但最可靠的通信方式是有線協議。為了簡化電子組件之間以及在這種情況下RFID讀卡器和主機之間的集成，必須提供板載連接器。

這些連接器有助于建立一個點至點或點對多點通信很少的要求或沒有硬件或機械集成在OEM “的身邊。標準連接器的使用還使OEM可以輕松地尋找其對應方，而無需進行定制開發。當然，不可能為每個硬件通信接口都提供板載連接器，在這種情況下，RFID解決方案是用RFID讀卡器設備具有可提供的對應于PCB上引腳配置的通孔引腳或插頭，將很有幫助。



此外，RFID解決方案安裝選項對支持產品中RFID讀卡器的機械集成或安裝有很大幫助。它們不僅支持RFID讀卡器的安裝，而且在美學上也具有吸引力。例如，設想一種多功能RFID打印機（MFP）向RFID讀取器添加支持的情況。如果有其他選擇，例如將RFID讀卡器嵌入MFP內的塑料外殼中，或者有可用的孔將RFID讀卡器安裝在MFP上，則不僅可以加強安裝并確保安全性，還可以增加美觀。

4.RFID讀卡器

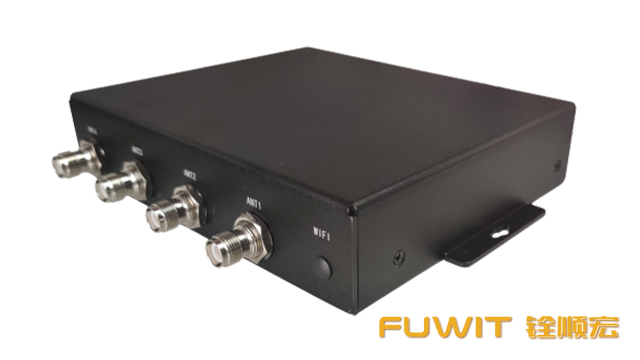

銓順宏FU-M6-A超高頻RFID讀卡器是一款以ThingMagic優異的M6e-A模組為核心集成的工業級四通道固定式RFID讀寫器。FU-M6-A超高頻RFID讀卡器采用優質鈑金外殼，提供4路 TNC天線接口，支持4路獨立天線，提供工業專用的通信及電源接口，外觀小巧，安裝便捷，IP56防護等級適應各類工業和商業環境使用，滿足高低溫惡劣工作環境。





產品特點



★集成ThingMagic高性能模組；



★支持四路獨立天線；



★支持WIFI（IEEE802.11 a/b/g/n）；



★支持 TCP/IP；



★支持EPC Gen2&ISO18000-6B&18000-6C&IP-X（18000-6D）以及多種UHF RFID傳感器協議；



★外觀小巧，安裝便捷；



★≥750標簽/秒 高速讀取能力；



★支持通過網絡和串口進行固件升級，支持二次開發；



★IP54適合各類工業和商業環境使用。



典型應用



★智能檔案柜



★高值醫療耗材柜



★精密工器具管理



★服裝隧道機



★智能零售門店

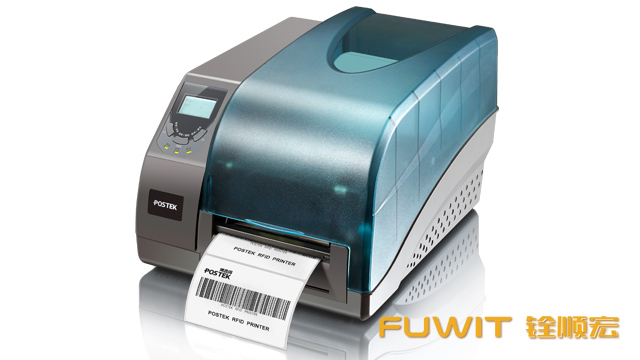

5.多功能RFID打印機



超高頻RFID打印機，擁有更高效的發卡效率，同時更簡便的操作，可幫助客戶在較短的時間內實現大批量標簽的初始化過程。同時，可在標簽表面打印條碼等其他目視化信息，使標簽具備RFID功能的同時，與條碼系統具備良好的兼容性。



*RFID打印機功能演示視頻，請點擊：https://v.youku.com/v_show/id_XNDYwMDE1NDU1Mg==.html

                                                         https://v.youku.com/v_show/id_XNDExNjA3NTA1Ng==.html

產品特點

1）HEAT™（Heating Equilibrium Adaptive Tuning）智能熱均衡控制技術是針對整個打印過程精細化管控；

2）超高頻RFID打印機綜合加熱效率提升到30%以上，降低能耗，綠色環保，同時因高熱狀態的時間下降，打印頭壽命得以提升。

3）精準定位，可讀寫12毫米嵌體間距（inlay間距）的標簽，目前市面上支持嵌體間距標簽讀寫的打印機。采用先打印后讀寫校驗標簽的天線設計，100%不良標簽檢測率，確保業務管理的準確性。

4）一鍵式標簽天線定位和張標簽打印功能，操作簡單，高-效便利，使用成本降到更低。關鍵傳動部件采用金屬軸承設計，精工細作精益求精，保護你的打印機內部免受長期摩擦發生變形，成就一款穩定、耐用的產品。



---



深圳市銓順宏科技有限公司，專注于物聯網行業領域無線射頻技術的硬件產品，以RFID和GNSS 為核心技術的產品和應用，從設備研發、解決方案和市場銷售，產品廣泛應用于物聯網技術在智能化倉儲物流、智能電力資產管理、檔案信息化管理、智能制造信息化、醫療信息化和無人機機器人物聯網集成應用等行業細分領域。



始終堅持以“設備+解決方案+服務”為一體的商業模式，以技術服務應用，技術與應用有效融合，并依托品牌及技術的優勢，結合豐富的物聯網行業技術服務經驗，從方案咨詢、產品選型，到方案設計和系統平臺支持，為用戶提供易于操作且穩定性高，具差異化、具創新的綜合性技術服務。

了解更多RFID產品及解決方案，銓順宏咨詢熱線：400-0581-580，或訪問公司官方網站taishans.cn.cn
