超高頻RFID檔案管理系統

文章出處：深圳市銓順宏科技有限公司網責任編輯：銓順宏作者：人氣：-發表時間：2020-10-22 09:42:00【大中小】

1.項目背景

隨著企事業單位的發展，各種信息檔案資料數量逐日增多，檔案的種類日趨多樣化，紙質信息存儲出現迅速膨脹；而傳統的檔案管理方式與技術手段所導致的問題也是日益明顯，從而致使我國檔案行業的信息化管理已經不能滿足實際需要。

RFID檔案管理,RFID智能檔案管理系統,RFID圖書檔案

圖1 RFID檔案管理現狀

2.項目難點

1）檔案手工管理，工作流程繁瑣低效、整理時間冗長。

2）檔案存放次序較易被打亂。由于人工操作的隨意性和一些不可避免的錯誤，檔案存放的次序難免被打亂，造成檔案存放無序，查找困難。

3）檔案核查、查閱耗時長。隨著檔案規模與種類數量越來越龐大，要查找、核查清理某一檔案時，需要將所有的檔案篩選一遍。

4）檔案信息化程度低。傳統的管理無法實現檔案管理的信息化；手工記錄方式很難對檔案利用情況進行及時準確的統計。

5）檔案盤點效率低。由于檔案數量眾多，要對所有檔案進行盤點，其工作量難以想象，那將是一項十分龐大的工程。

鑒于目前檔案管理存在的種種現狀，圖書檔案管理的技術升級與改造迫在眉睫。

3.RFID技術

基于超高頻RFID檔案管理系統將徹底改變這一現狀。通過采用先進的超高頻RFID自動識別技術和計算機軟件技術，以超高頻RFID電子標簽作為信息存儲媒介并粘貼在檔案袋上，在超高頻RFID芯片中存儲該檔案的基本信息和領用歸還記錄，利用超高頻RFID讀寫器，與后臺數據庫管理系統相配合，可以實現檔案的借閱、歸還、查找、盤點工作過程的檔案信息化管理。

系統的總體結構如下圖所示：

RFID檔案管理,RFID智能檔案管理系統,RFID圖書檔案

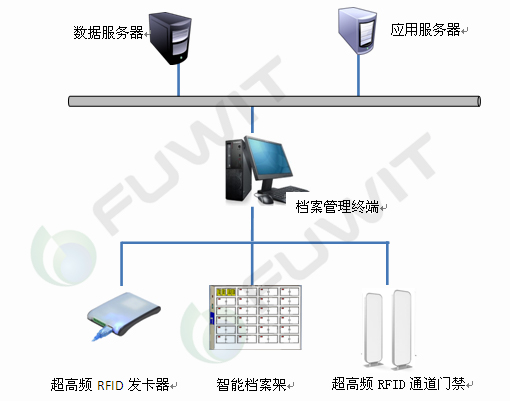

圖2 超高頻RFID檔案管理系統網絡圖

超高頻RFID檔案管理系統是以RFID設備為核心進行構建的，其中尤其以超高頻RFID檔案柜最為關鍵。

RFID智能檔案柜,RFID智能檔案管理系統,RFID圖書檔案

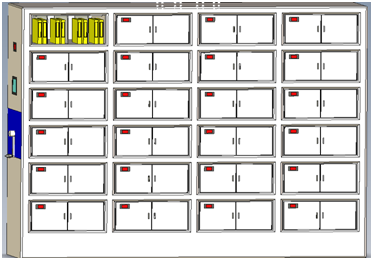

圖3 超高頻RFID檔案柜

RFID智能檔案柜作為超高頻RFID圖書檔案管理系統的核心設備，實現對檔案架上檔案的實時監控，具有分層、分面、分節的讀取、定位功能，便于檔案實時監控與查閱盤點等需要。智能檔案架內置超高頻RFID讀寫器，用于對架上檔案的標簽識別。

銓順宏RFID四通道讀寫器搭載天線分支器可實現單臺設備控制32路天線的實時工作，最大限度的實現對每一個單品級檔案的實時管理。

RFID智能檔案管理系統,超高頻RFID讀寫器,RFID分支器,RFID天線

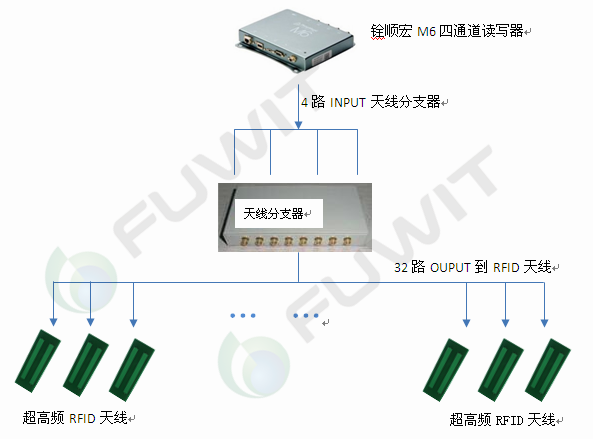

圖4 超高頻RFID圖書檔案管理核心設備部署圖

RFID檔案柜采用分體式設計，將超高頻RFID天線固定在檔案柜內，只通過射頻線與超高頻RFID讀寫器連接，采用插撥式方式相連接，這種方式即做到連接安全可靠，又做到安裝方便快捷，能夠很方便地將RFID檔案柜從檔案架上拆卸或安裝上。

4.系統核心功能

1）集成超高頻RFID讀寫器：實現架上檔案實時盤點掃描，達到架上所有檔案的在線監控定位。

2）超高頻RFID門禁紅外線安全檢測裝置：當檔案管理人員進入密集架內提取檔案資料，此系統能自動檢測管理人員的進與出，以保護檔案管理人員的安全。

3）檔案資料無序存放有序管理系統，利用超高頻RFID技術存取，檢索檔案，能自動查詢到檔案的所在位置并可打開相對應架體，檔案數據錄入完成后，自動生成標簽信息，在上架過程中，可把多本資料同時放置，通過架上超高頻RFID讀寫器掃描，能把數據新存放位置傳輸給服務器數據庫，無需手動操作更改存放位置。

5.硬件產品

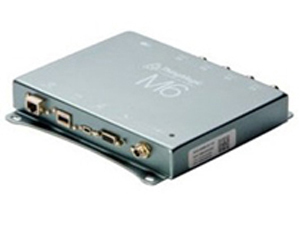

5.1RFID讀寫器

銓順宏 Mercury6(M6)讀寫器是一款小型的超高頻 RFID四通道讀寫器。M6e 多協議RFID讀寫器是基于Mercury6e(M6e)超高頻RFID讀寫模塊研發的。M6同樣具有體積小、適合惡劣工作環境，是通過以太網獲取能源【Power over Ethernet (PoE)】的讀寫器。所以M6e RFID四通道讀寫器特別適合在企業、商界和工業環境應用。在這樣的場合高性能是必須具備的諸多條件之一。全新的M6e RFID讀寫器可以從容靈活地滿足室內外的任何環境應用。讀寫器內部裝有ThingMagic企業級MercuryOS嵌入式操作系統，提供強有力的軟件支持，為企業的 RFID解決方案開發應用服務。

RFID讀寫器,RFID固定式讀寫器,工業RFID讀寫器

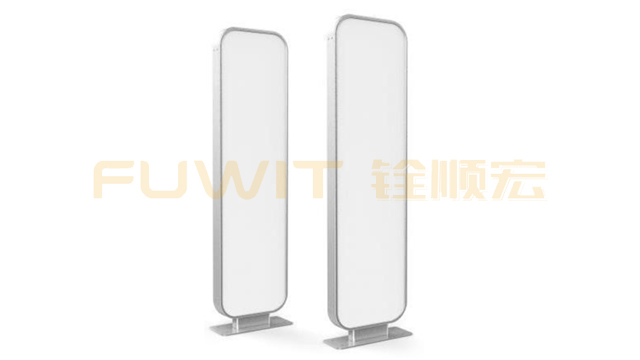

5.2安全門禁

銓順宏超高頻RFID安全門禁系統 支持 EPC C1 G2（ISO18000-6C）協議，支持服務器模式實現多通道控制功能，內部集成高增益天線組、基于 ThingMagic 的高速讀寫器及控制模組，擁有高速讀取標簽性能和良好的讀寫區域控制能力，提供標準網絡接口，方便連接軟件平臺。產品適用于各類資產安全防盜以及人員考勤管理系統。

超高頻 RFID通道門禁系統,RFID安全門禁,RFID門禁管理

產品特點

★支持服務器模式實現多通道控制功能

★多標簽讀取能力強，紅外觸發模式下漏讀率低于 1%

★天線特別設計，實現水平面窄波束設計，門禁覆蓋區域準確，無盲點

★內置報警燈和蜂鳴器，報警靈敏，安全可靠

★RFID 安全門擺放距離更加寬闊，最遠可達 2.2m

★可選紅外運動方向判斷

★可選 LED 顯示器，顯示標簽數量

產品性能

★工作頻率：860~960MHz可配置

★協 議：ISO18000-6C

★尺寸：1371×370×69mm（每片）

★通訊接口：RS232、RJ-45

★每個通道門禁推薦寬度：0.8～1.5m（最大可達 2.2m）

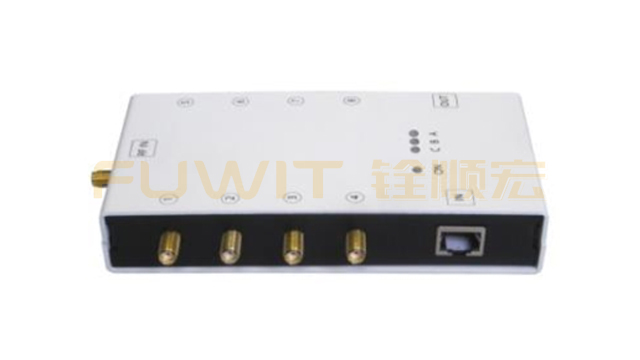

5.3RFID分支器

AdvanMux-8 是一款高性能一分八多路分支器，可將連接到RFID讀寫器每個端口的天線數量擴展8倍。AdvanMux-8兼容市場上大多數RFID讀寫器，包括Keonn的AdvanReader，Impinj，Sirit，Motorola，ThingMagic Mercury6等。

RFID分支器連接到大多數讀卡器型號的I/O端口，通過向讀卡器發送簡單命令來控制它。這有助于控制AdvanMux-8及其與讀寫器的同步。可以隨時選擇AdvanMux-8的任何端口。

RFID八分支器

產品特點

1）使用多個天線降低RFID應用的成本；

2）連接非?？焖俸啽?；兼容大多數讀卡器型號；

3）通過向讀寫器發送適當?shù)拿钶p松選擇端口；

4）通過將多個多路分支器與標準以太網電纜互連，輕松控制多個多路分支器；插入損耗低。

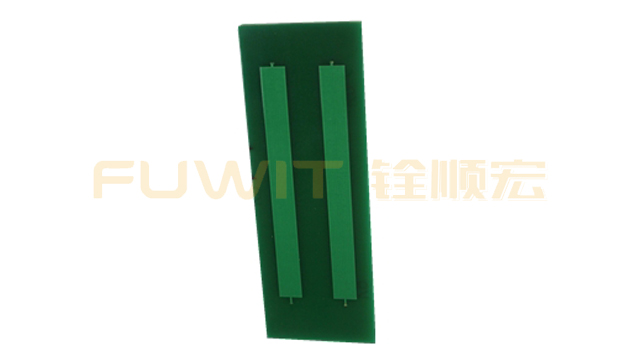

5.4RFID超高頻天線

銓順宏 -4dbi 超高頻RFID微帶近場天線 T40110N，為近距離讀取獨立標簽而設計；RFID超高頻天線以金屬材質為主的天線設計；可以完美的識別微小標簽的近場特色設計。

RFID天線,RFID超高頻天線,RFID近場天線

產品特點

1）為近距離讀取獨立標簽而設計

2）以金屬材質為主的天線設計

3）可以完美的識別微小標簽的近場特色設計

4）微小規格: 110 mm x 40 mm x 1.6 mm
