1.項目背景



目前，國家煙草專賣局對行業卷煙生產經營決策實行標準化管理，對工業企業的件煙下線環節實施件煙打碼、工業出庫環節實施件煙出庫掃描，很好的完成了國家局在全國煙草工業企業決策系統的要求，同時，作為決策系統的延續，各商業企業陸續實施打碼到條項目的工作，在商業環節對分揀領用出庫的件煙實施掃碼、對每日分揀條煙按訂單打碼，使每條卷煙具備的身份識別碼，實現卷煙成品物流全過程痕跡管理，獲取準確真實完整的卷煙庫存和銷售數據。



在全國經濟體制改革和市場經濟發展的推動下，我國的卷煙生產迅猛發展，產量增長很快，但就管理而言，多數煙草企業采用的都還是傳統的人工管理方式，工作量大，效率低，差錯率高，物資積壓周期長，各個生產環節銜接配合不好等弊端，使企業難以保證產品質量，無法實現預期經營目標。煙草企業人工管理的方式已不能適應現代經濟競爭和市場供給的需要，引起先進技術，加強企業倉儲管理，提升整體運營效率勢在必行。



深圳市銓順宏科技有限公司作為專業的RFID產品與技術服務提供商，在向各大運營商、集成商提供ThingMagic全系列產品的同時，公司也一直以專業的技術團隊，優質的服務，優惠的價格，為廣大客戶提供更多的RFID設備解決方案和高質量的售后服務。公司配合各大運營商、集成商已成功的將ThingMagic RFID設備，運用在生產制造、倉儲管理、航空航運、服裝零售、防偽溯源等多個領域各種應用中。



在不改變國家煙草專賣局對企業標準化管理流程的基礎上，以現代化倉儲物流管理理念為指導，采用先進的自動化識別技術，構建卷煙智能儲運系統，解決煙草企業人工管理模式中存在的各種問題，提高在庫卷煙的整體運營管理效率勢在必行。



2.項目需求



2.1技術介紹



RFID無線射頻識別技術（Radio Frequency Identification ），是一項利用射頻信號通過空間耦合(交變磁場或電磁場)實現無接觸信息傳遞并通過所傳遞的信息達到識別目的的技術。



RFID閱讀系統由電子標簽和閱讀器組成。電子標簽內存有一定格式的電子數據，常以此作為待識別物品的標識性信息。應用中將電子標簽附著在待識別物品上，作為待識別物品的電子標記。閱讀器與電子標簽可按約定的通信協議互傳信息，由閱讀器向電子標簽發送命令，電子標簽根據收到的閱讀器的命令，將內存的標識性數據回傳給閱讀器。



2.2技術應用



RFID作為新一代的自動識別技術，其具有安全性高、讀取速度快、穿透性強和存儲空間大等特點，將RFID技術應用在卷煙的倉儲管理各環節中，在不改變現有的物流倉儲模式，以件煙運輸載體托盤為切入點，使用RFID托盤標識與件煙信息進行關聯，通過RFID閱讀器，使件煙條碼信息采集系統能夠簡單快捷的采集相關信息。在商業入庫環節，實施逐件到貨托盤件垛關聯，并保證件垛關聯的實時性和其于實物的一致性；對整托盤到貨的件煙進行整托盤掃描，增加入庫掃描的效率。同時，建立基于件垛關聯的托盤成品物流跟蹤，提高運行效率，與打碼到條項目的三掃工作緊密結合，提高商業企業分揀領用出庫的效率。



RFID技術在煙草企業倉儲管理系統中的應用，圍繞卷煙入庫管理、在庫管理、出庫管理等核心業務展開，實現自動、快速、準確地進行煙草信息的采集與關聯、商業入庫、出庫以及倉庫盤點等管理功能，達到對卷煙在各個環節進行跟蹤、監測、追溯的目的，使得在庫信息透明、過程可控，實現煙草企業物流與信息流的整合，提高整體運營效率。



3．系統建設

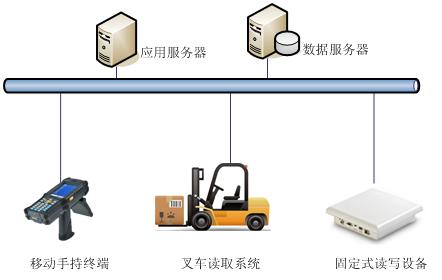

基于超高頻RFID技術的煙草倉儲管理系統主要是利用后臺數據庫把電子標簽與該電子標簽所貼在的托盤上的件煙信息關聯起來，使電子標簽與托盤上的件煙信息所對應，然后通過采集電子標簽的數據可獲取整托盤件煙的條碼信息。其系統架構如下：





RFID移動手持終端通過對到貨的件煙，逐件掃描一號工程件煙條碼，再通過 UHF 超高頻RFID固定式讀寫設備將條碼數據寫入相應RFID托盤電子標簽中；對于整托盤到貨的件煙，通過RFID設備掃描電子標簽實現整托盤掃碼入庫。在倉儲環節，使用RFID移動設備進行垛信息調整。在分揀領用出庫環節，通過RFID設備從電子標簽中讀取件煙條碼數據，完成分揀領用出庫掃描。



3.1應用流程設計



UHF 超高頻RFID技術在煙草倉儲環節中的應用，流程主要有電子標簽初始化、逐件到貨條碼采集、垛信息寫入、整托盤到貨掃描、垛信息調整、按垛分揀領用出庫掃描。



3.1.1電子標簽初始化

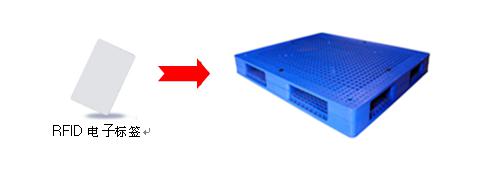

通過RFID發卡設備，按特定的編碼，將RFID電子標簽信息初始化，并安裝在托盤上，與托盤進行關聯。同時，為了保障電子標簽進入碼垛環節時的可用性，盡量降低碼垛環節出錯率，需要在使用電子標簽進行托盤碼垛前，對電子標簽的可用性進行檢測，對不能正常讀寫的電子標簽予以剔除，以保證托盤內安裝著能正常使用的電子標簽進入流通環節。





3.1.2逐件到貨條碼采集

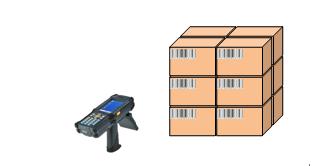

在件煙逐件入庫環節，RFID移動數據采集終端PDA采集件煙上的32位條碼，交由控制系統進行一定的邏輯處理后得 到每一個垛對應的件煙條碼組信息，在系統中保存，以便后續需要使用件煙條碼組進行操作時使用。





3.1.3垛信息寫入



在件煙堆垛完成后，需要進行寫電子標簽的操作即垛信息寫入。通過掃描托盤上的任意一個件煙條碼，從條碼包數據庫中獲取到相應的條碼包數據，控制固定式RFID讀寫設備將條碼包數據壓縮后寫入到電子標簽中，完成件煙與RFID電子標簽的信息關聯。





3.1.4整托盤到貨掃描

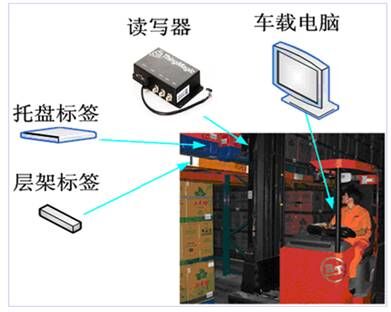

在件煙堆垛完成，件煙信息與托盤電子標簽綁定后，叉車即叉取托盤前往指定庫位，叉車上安裝的RFID叉車讀取系統將讀到的庫位標簽與實時入庫的托盤標簽進行綁定，通過對托盤電子標簽進行解密解析得到對應的件煙條碼信息后，完成整托盤件煙入庫掃描，并將信息實時上傳給后臺管理系統。





3.1.5垛信息調整



在倉儲環節，由于托盤上的件煙可能損壞、人為調換等客觀情況存在，通過移動收據采集終端，在托盤上具體件煙發生變更的時候進行電子標簽數據或者系統中件煙條碼組信息的修正操作，以便保證托盤中電子標簽的數據或者系統中件煙條碼組信息與托盤上具體件煙的條碼數據正確的對應。



3.1.6按垛分揀領用出庫掃描



在分揀領用出庫時，利用叉車或者固定式RFID讀寫設備讀出托盤上電子標簽的數據，通過解密解析得到對應的件煙條碼信息，滿足分揀領用出庫掃描采集件煙條碼信息的需要，保證分揀領用出庫掃描系統的正常數據采集。



深圳市銓順宏科技有限公司作為專業的RFID產品與技術服務提供商，基于當下物聯網的發展，為廣大集成商和終端用戶帶來優質的技術服務，采用超高頻RFID技術在煙草倉儲管理中的解決方案，有效的改善了行業現狀，提高員工的效率。



4.硬件設備選型



本系統，關鍵硬件設備在于RFID叉車讀寫器和固定式讀寫器。



4.1叉車讀寫器

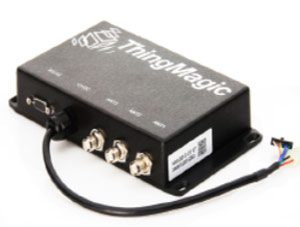

Vega是一款 ThingMagic 集成的工業級RFID叉車讀寫器，具備防塵、防水、防振設計，能適應電壓、電流的波動，設備外殼堅固耐用，抗腐蝕，具備良好的溫度適應性，特別適用于各類叉車、貨柜車、工程車等車輛上的RFID數據采集應用。





4.2固定式讀寫器

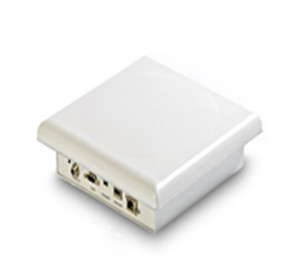

Astra-EX是一款 ThingMagic M6e超高頻RFID模組和8.5dBi圓極化天線為一體的工業級RFID固定式讀寫器，通過RP TNC支持第二個外接RFID天線，支持防碰撞密集讀寫器模式（DRM）和先進的抗干擾功能，支持大量閱讀器的同時工作而不會降低讀取速率。支持Wi-Fi，可方便的實現無線網絡接入，較少布線并快速接入到系統中。



4.2 工業級RFID智能手持機

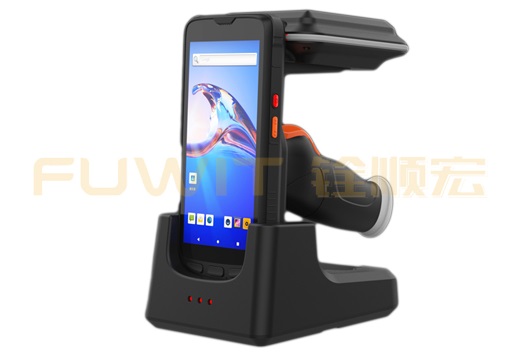

W6100 RFID智能手持機是一款基于安卓系統開發，集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一體的便攜式智能數據采集設備；界面友好，操作簡便，集成 ThingMagic 高性能模組，具備高效盤點、遠程掃描、精準讀取等優勢；

適應于倉儲物流、珠寶門店、檔案圖書等多場景應用。



---
