一、技術簡介



RFID是一種新型的信息技術，可以實現數據與信息非接觸快速傳送。目前RFID已廣泛應用于RFID生產制造、RFID防偽溯源、RFID物流與供應鏈管理等領域，給這些領域帶來了很大的技術革新，特別是在RFID智能倉儲管理系統領域，因?yàn)镽FID技術的特性，它將極大地提高物流信息的采集速度與物流作業效率。



RFID智能倉庫管理在于最優化的倉儲資源配置、精確的倉庫作業控制，以及實時有效的倉儲數據流的透?jìng)?，核心?nèi)容應該包含：



1. 可視化出入庫管理



可視化出入庫管理主要涵蓋貨物（托盤）入庫、出庫等。RFID智能倉庫管理系統應能實現倉庫實時數據在管理中心的可視化管理。真正做到實物流與數據流實現同步。



2. 電子托盤及庫位管理



實現托盤和庫位的電子化，是實現可視化、智能化倉儲管理的基礎。倉庫中的貨物都是以托盤為單位進行流轉和存放，通過對托盤實現電子化，可實現對每個托盤的身份識別，存放和轉運位置的實時追蹤，結合電子化（數字化）的庫位管理，可以為可視化、智能化的倉儲管理提供必要的數據基礎。



通過對倉庫物理空間分區域劃分，每個物理空間分配一標簽標識，有效對庫位貨物定位，快速檢索。



3. 貨物快速查找定位



當需要查找某個貨物時，在手持機里輸入相關貨物信息，在一定范圍內掃描貨物，當掃描到貨物時，智能倉儲管理系統發出提示，便于快速找到貨物。



4. 相關系統（MES/WCS/SAP）接口



倉儲管理系統不應該是一個獨立的系統，相關數據通過一定的接口應該能和企業現有的生產管理（MES）、EPR（SAP）、以及客戶系統（WCS）等相關系統實現及時交互，以滿足企業的實際管理需求。



5. 實現信息流和實物流的統一



傳統的倉儲管理，因技術條件的限制，不可避免的面臨實時數據滯后，無法實時準確反映倉儲庫存及物流情況，導致信息流和實物流脫節嚴重。而且由于人工識別貨物信息，不僅效率低下且容易出錯，工作量較大，而建設智能倉儲管理系統的最終目的，是通過引入有效的技術手段，最終實現企業倉儲管理中信息流和實物流的統一，實現實時可視化的RFID智能倉儲管理。



1、技術優勢



RFID 技術最大的特點是非接觸高速識別，它以無線方式通信，射頻標簽不用露出電觸點也可以被識讀到，所以即使粘貼這種射頻標簽物品放在包裝材料內部也可以被識別出，RFID 識別系統還可以同時識別多個射頻標簽及高速運動的射頻標簽，這能實現物品流通過程的高效性。具體優勢表現如下：



1.1 非接觸讀寫



只要通過RFID 系統的閱讀器即可不接觸，直接讀取信息至數據庫內，這比原始通過專門的單證員錄入信息具有非常大的優勢，并可以將物流處理狀態的各種信息寫入標簽，為下一階段工序減少很多信息采集時間。



1.2 多標簽同時讀取



通過RFID 閱讀器可以一次識讀多個RFID 射頻標簽，并且一次性把數據由閱讀器傳送到計算機網絡系統，這種數據采集與對物品的驗收速度是條形碼一個個掃描采集與驗收速度的十?dāng)?shù)倍，更比傳統的利用單據錄入的數據采集與查看貨物名稱來驗收物品方法快得多。通過這種RFID 閱讀器的多讀性，可實現物品的高效快速流通。



1.3 穿透性好



粘貼有RFID 射頻標簽的物品放在包裝材料是紙張、木材和塑料等非金屬或非透明的材質也能正常地被閱讀器識別出來，它具有很好的穿透性，這樣可以不用把物品從包裝材料中拿出來即可以實現對它識別，迅速且方便。



1.4 標簽儲存數據容量大



RFID 射頻標簽存放的數據比條形碼大得多，條形碼技術存放的數據只能表示出物品所屬的種類，不能表達出每個種類物品的個體，而RFID 射頻標簽存儲容量大，可以存放詳細描述物品的信息。



1.5 適應環境能力強



紙張臟污就可能看不到紙張上寫的字，條形碼在黑暗環境下條形碼掃描器就掃不出條形碼的信息，磁卡沒有磁性沒不能刷卡了，而RFID 技術卻有很強的環境適應能力，RFID 射頻標簽對水、油和藥品等物質有強力的抗污性及對光有很強的免疫力，在臟污的環境下或黑暗的環境之中仍然可以非常容易地采集到射頻標簽內的電子信息。



1.6 標簽可重復使用



RFID 存儲的數據為電子數據，存儲數據的載體為電子芯片，此芯片具有反復寫入功能，可以重復使用，降低項目一次性投入成本。



1.7 標簽形狀的小型化和多樣化



讀取RFID 射頻標簽不受尺寸大小與形狀的限制，不需要為了讀取精確度而配合紙張的固定尺寸和印刷品質，這比條形碼技術在物品上的運用需要結合物品形狀大小要具有較大優勢。此外，RFID 射頻標簽小型化可以更加靈活地應用在生產線上控制產品的生產。



1.8 RFID 技術的系統與數據安全



將產品數據從中央計算機中轉存到工件上將為系統提供安全保障，避免直接從系統那里讀取數據而大大地提高系統的安全性，并運用加密方法對RFID 射頻標簽內的數據進行保護，可以保證數據不被讀取.



2. RFID智能倉儲管理的技術意義



RFID技術經過多年的發展，無論技術本身還是應用水平，在國內外都取得了長足的發展。尤其在物流倉儲領域的應用，由于其標準完善、技術及應用成熟度高、對倉儲物流管理水平提升效果顯著、以及RFID物流倉儲應用成本的逐步降低，正在成為現代高效倉儲物流的標準應用技術之一。同時RFID技術也是現代物聯網技術發展中的關鍵技術之一，近年來在國家的政策支持和大力推動下，正在高速發展，物聯網已經在包括制造業在內的多個領域取得很大發展，并逐漸成為解決企業生產、制造、倉儲、物流等多個環節中信息化管理難題的必然選擇。



本項目采用RFID技術作為倉儲管理系統中的關鍵技術，可顯著提升倉庫及物流管理技術水平，企業可獲得良好的投資回報，對當前來說，項目具有示范意義，未來更可有效避免和減少企業信息化升級時的重復投資。





二、系統解決方案

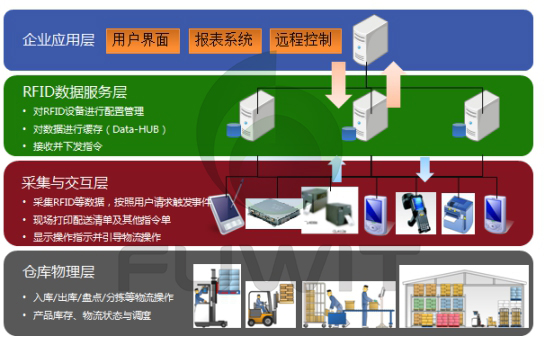

1.系統體系





物理層：



物理層包括倉庫、庫位、托盤、叉車、貨物、現場作業等?，F(xiàn)場作業包括貨物入庫、出庫、盤點、分揀、調撥、拆分、移庫等。倉庫所有有效庫位（庫區）、托盤要求安裝RFID電子標簽，以實現單個庫位（庫區）托盤的精細化管理。



采集與交互層：



含各種現場數據采集和用戶交互設備，包括RFID手持終端、RFID固定式閱讀器等。主要提供用戶操作指引，現場數據采集、數據錄入等。為RFID智能倉儲管理系統提供實時的現場數據采集和交互操作指引。



數據服務層：



對系統中的RFID設備及相關設備進行管理，采集數據的收集、緩存、過濾，控制指令及相關數據的收集、分發等。數據服務層以系統軟件服務的方式運行在系統服務器，提供對用戶應用層及數據采集交互層的RFID數據及相關控制指令的數據服務。



企業應用層：



RFID智能倉儲管理系統提供給倉庫調度管理中心、遠程管理中心的計算機軟件用戶管理交互界面，同時提供報表及數據查詢服務。RFID智能倉儲管理系統中心對倉庫及貨物的計劃制定、管理控制、數據監控等均通過企業應用層提供。

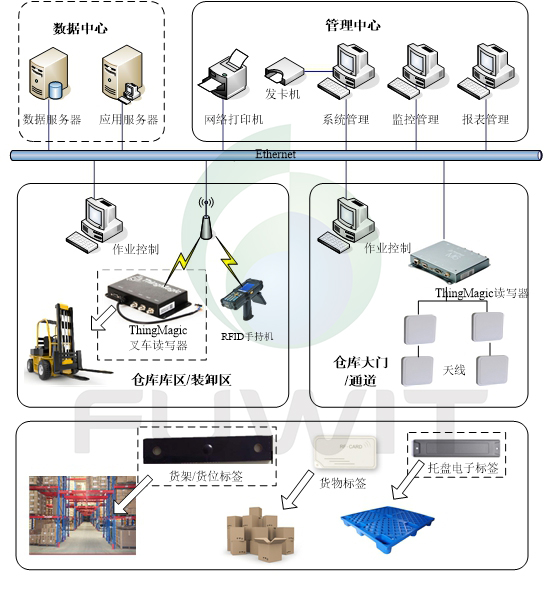

3.3 系統拓?fù)鋱D





在每個貨位安裝電子標簽（無貨架可地埋），可進行物理劃分單獨區域，用來唯一標識貨位的身份。在每個托盤安裝RFID托盤電子標簽，用來唯一標識每個托盤的身份。每個單品貨物可安裝一電子標簽，用于標識貨物身份。每個司機攜帶電子標簽，用于標識司機身份（可選）。在每個倉庫門口/通道安裝RFID固定式讀寫器，并在門口或通道兩側安裝檢測天線，用來自動檢測出入的托盤、司機身份。依據現場地形布局，可輔助紅外、車輛檢測器、讀寫器配對等實現車輛出入狀態檢測。



2.系統流程設計

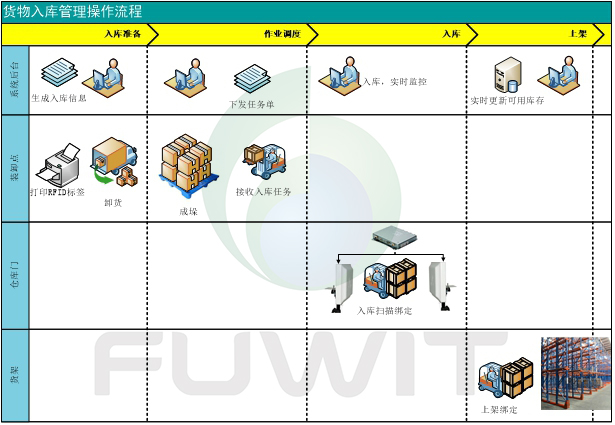

貨物入庫流程





RFID智能倉儲管理系統貨物采購收貨或生產成品入庫時，制作電子標簽，標簽寫入采購單位、規格型號等企業定義信息，粘貼到貨物上，完成初始化貨物信息。同時對托盤安裝托盤電子標簽，用于標識某個特定的托盤信息；



RFID智能倉儲管理系統入庫，叉車運輸貨物經過倉庫大門，安裝在倉庫大門的讀寫器，自動采集到貨物上RFID標簽和托盤上電子標簽信息，并將信息讀出直接發送至數據中心，后臺實現貨物信息與托盤的綁定，完成入庫掃描綁定，實現自動掃描，自動綁定，無需人工干預，自動完成入庫操作；



叉車?yán)^續將貨物托盤運輸?shù)娇臻e貨架上，貨架上安裝有貨架RFID電子標簽，在上架的過程中，叉車RFID讀寫器將讀取到托盤標簽和料架標簽，并將信息讀出直接發送至數據中心，后臺自動完成托盤信息與料架信息的綁定，即完成托盤上全部貨物的上架操作，實現精確到貨架的管理。

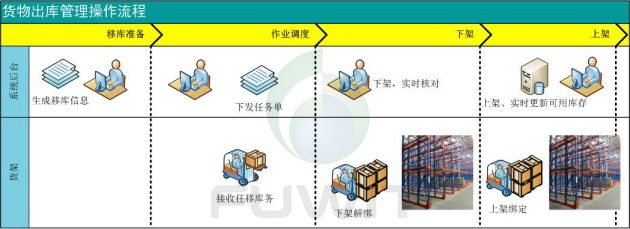

貨物移庫流程





RFID智能倉儲管理系統移庫操作時，可直接由叉車客戶端發起移庫操作，叉車直接將需要移動的托盤下架，在叉車采集系統讀取到貨物托盤標簽信息時，RFID智能倉儲管理系統系統自動將托盤信息與之前綁定的料架信息進行解綁。待叉車將貨物叉取到新的料架完成上架的過程中，叉車讀取RFID智能倉儲管理系統系統將讀取到新的料架信息，并上傳到數據中心，RFID智能倉儲管理系統系統完成新料架的綁定，并實時更新庫存。

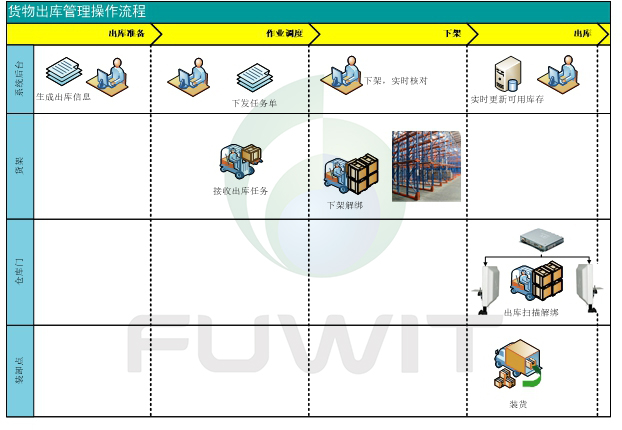

貨物出庫流程





RFID智能倉儲管理系統出庫時，叉車先將貨物托盤從料架上取下，叉車讀取系統讀取到托盤信息，直接發送到數據中心，后臺系統完成出庫信息的核對，正確則完成下架操作，RFID智能倉儲管理系統系統自動將托盤信息與料架信息進行解綁；如不正確則進行預警；



下架成功后，叉車運輸貨物經過倉庫大門，安裝在倉庫大門的讀寫器，自動采集到貨物上RFID標簽和托盤標簽，將信息讀出直接發送至數據中心，RFID智能倉儲管理系統后臺數據中心完成貨物標簽與托盤標簽的校驗，如正確，則完成出庫操作，RFID智能倉儲管理系統系統自動更新庫存，如不正確則進行預警。



三、關鍵硬件選型

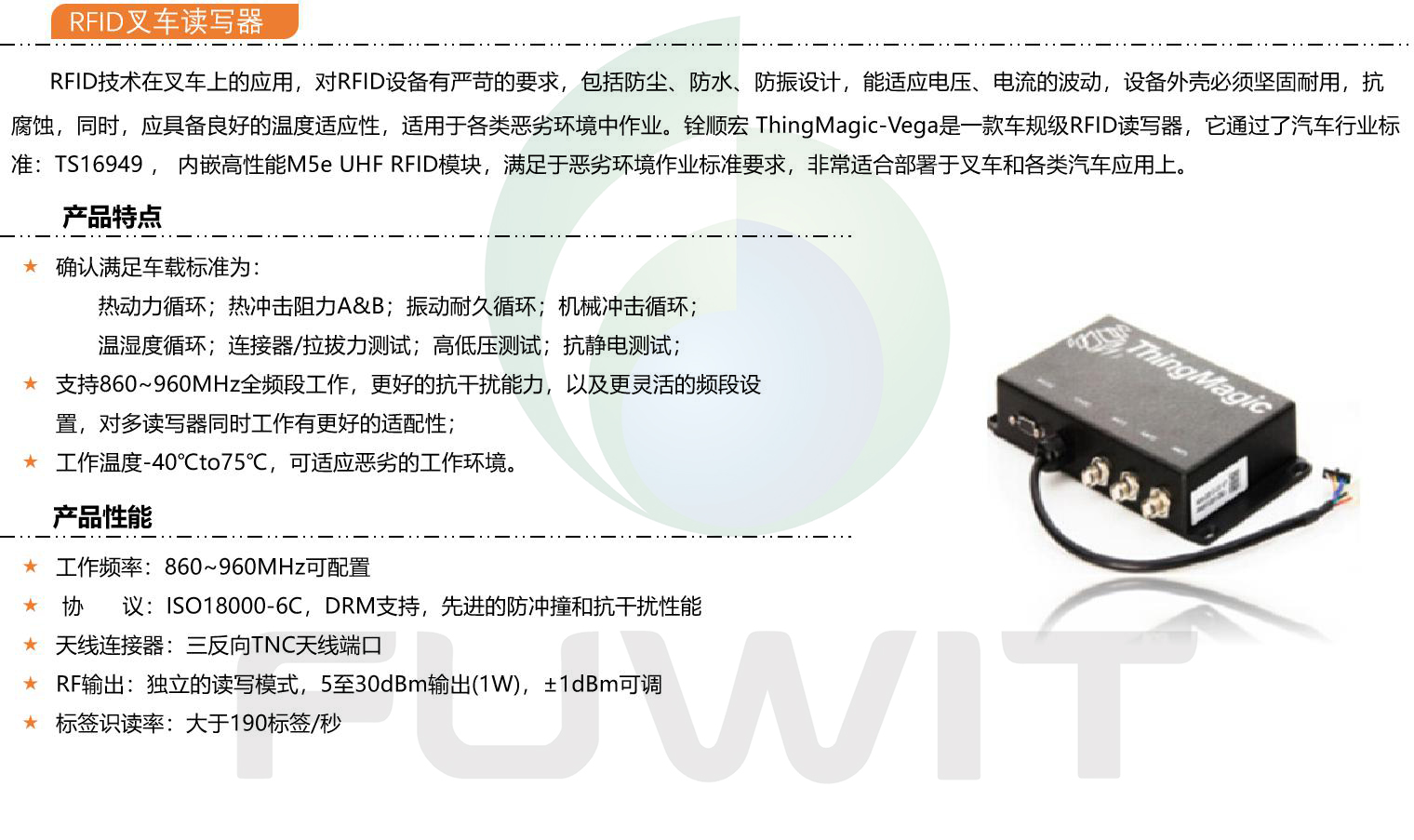

RFID叉車讀寫器（Thingmagic）

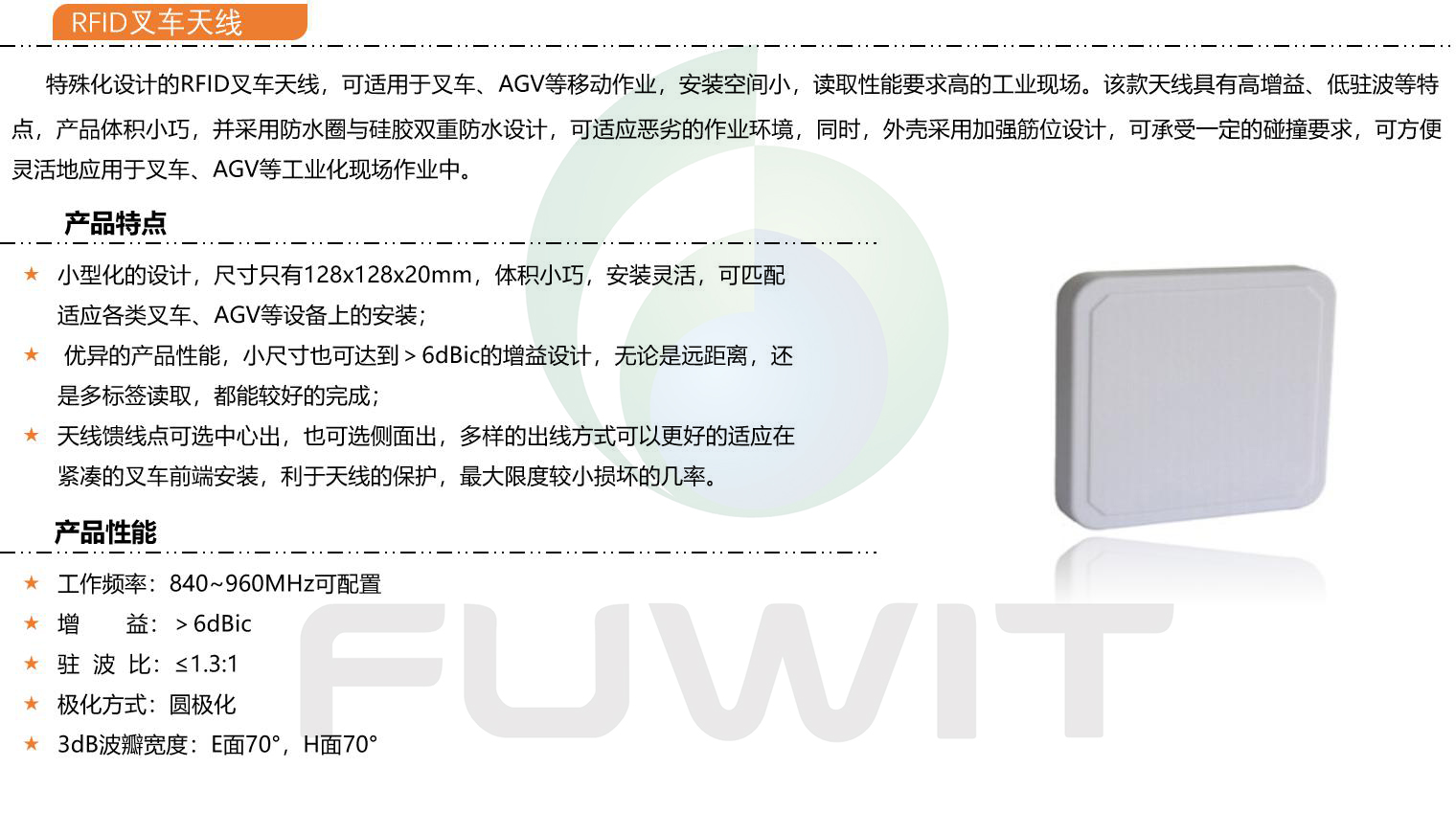

RFID叉車天線

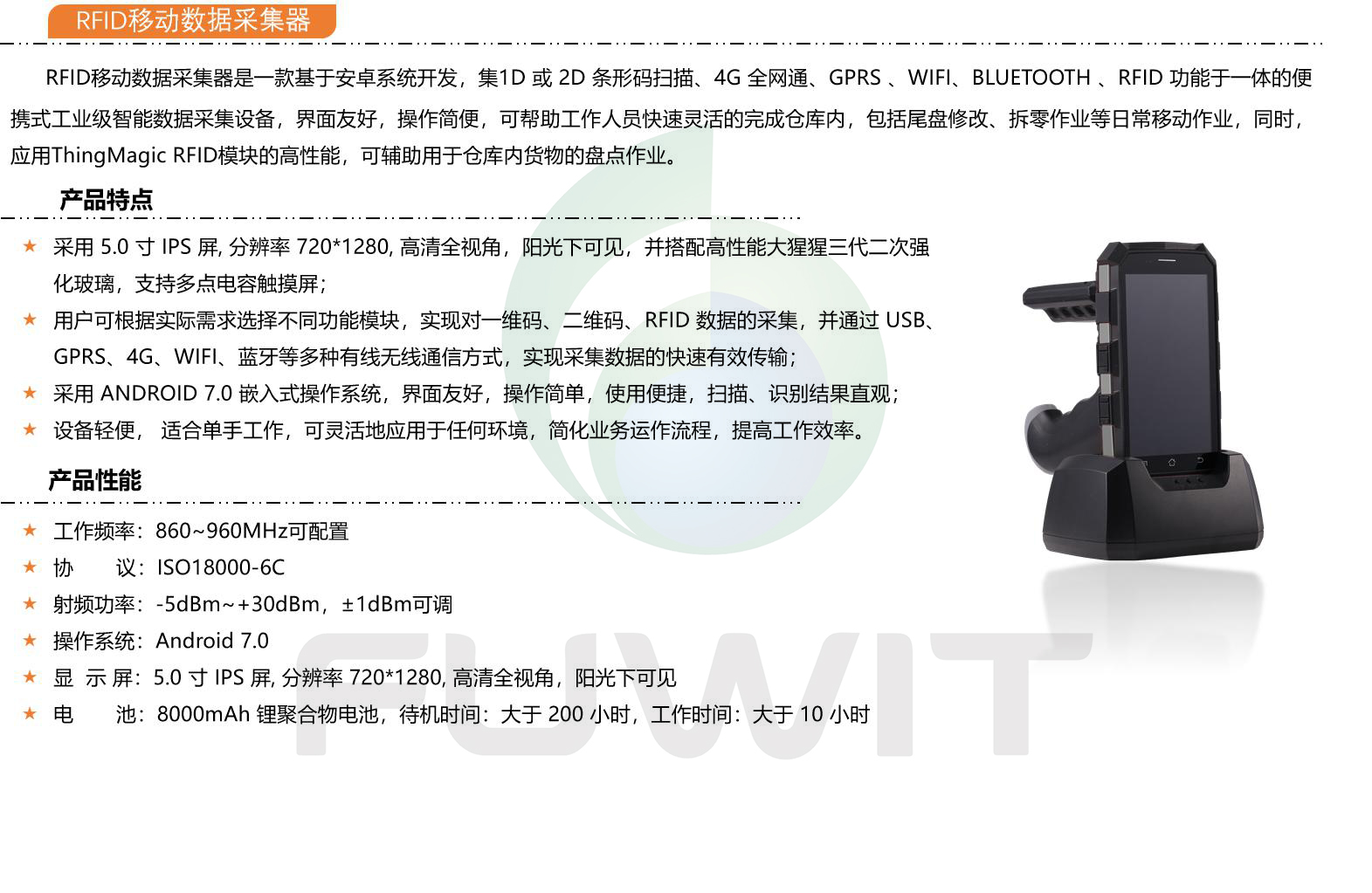

RFID移動數據采集器

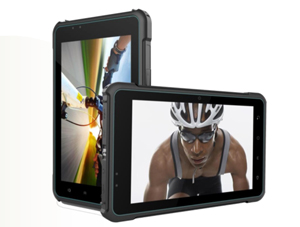

工業級RFID叉車平板

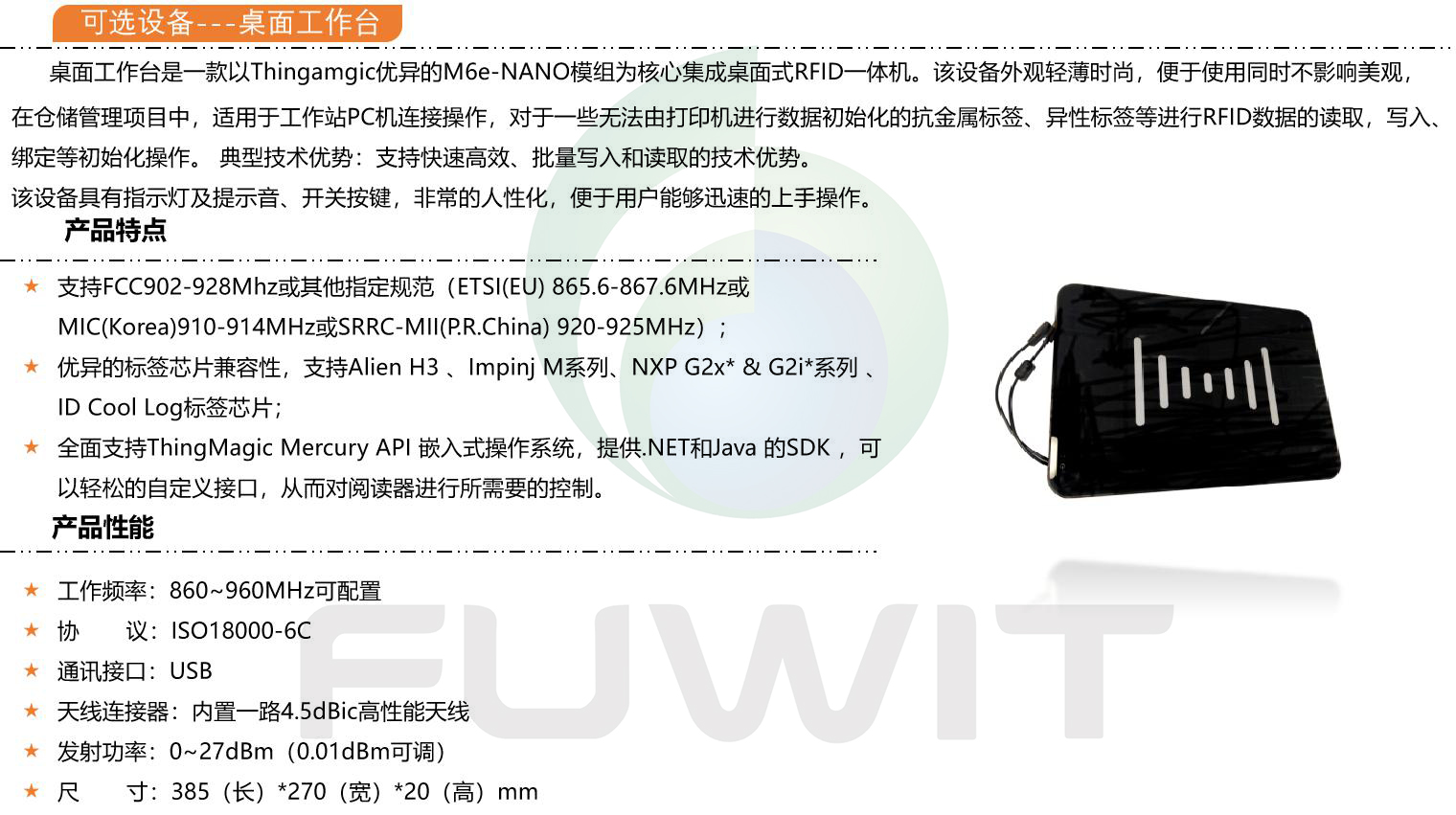

桌面式RFID一體機

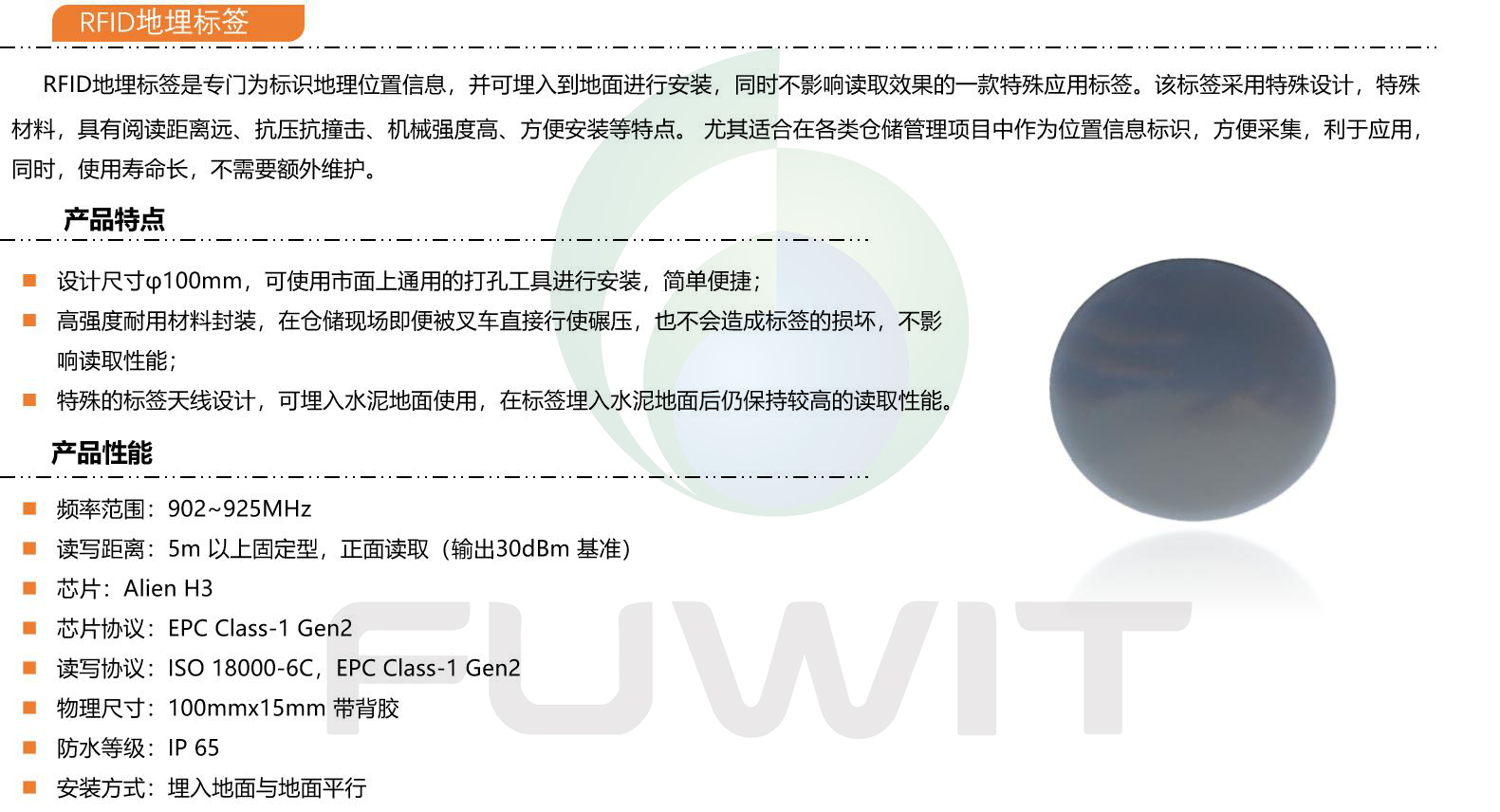

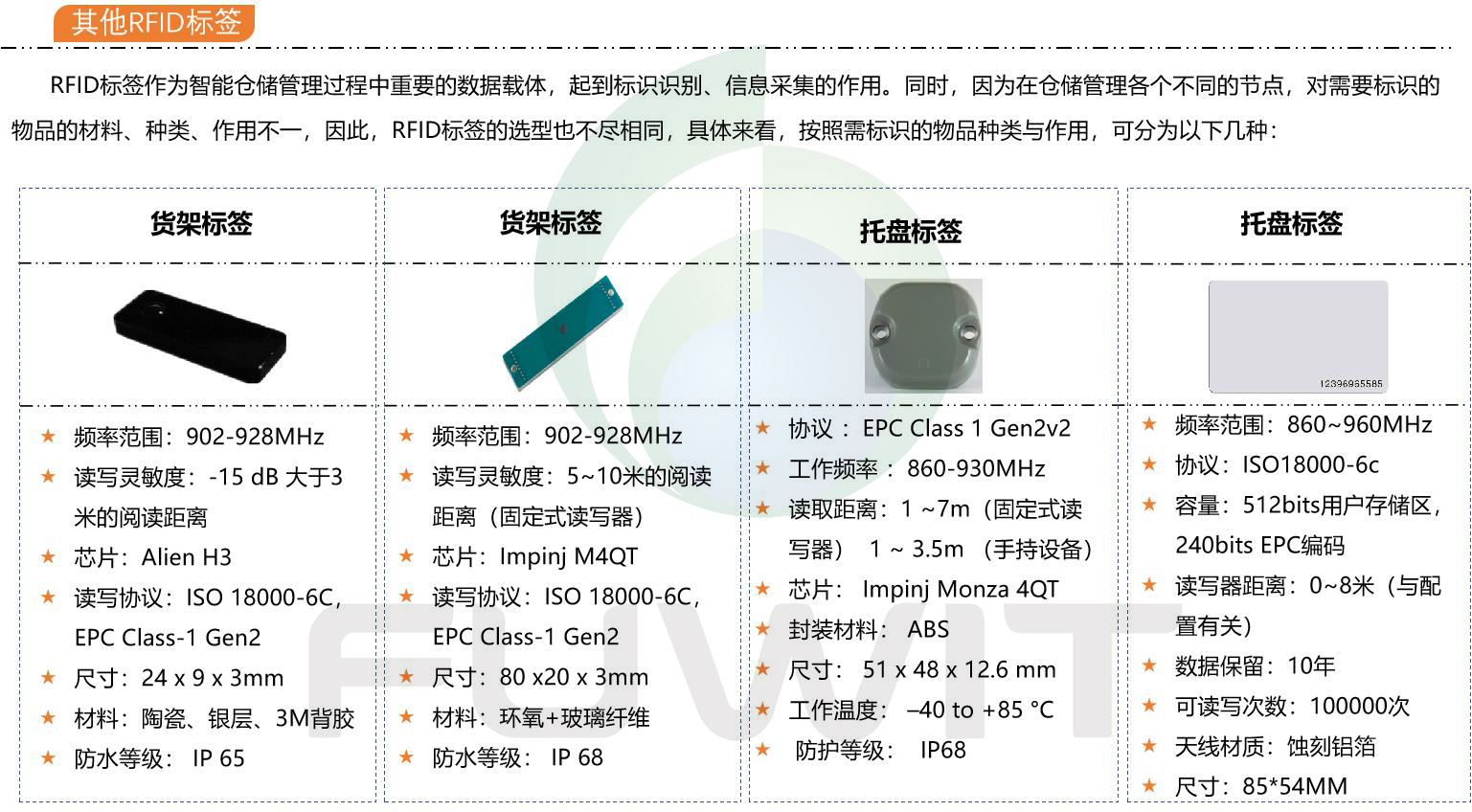

RFID地理標簽





RFID更多產品
