基于RFID技術在消防器材中的固定資產管理系統

文章出處：深圳市銓順宏科技有限公司網責任編輯：銓順宏作者：人氣：-發表時間：2020-05-25 17:39:00【大中小】

一. 行業概述

物聯網是通過信息傳感設備，按約定的協議實現物品和物品、人到物品、人到人的全面互聯的網絡，其主要特征是通過信息傳感設備等方式獲取物理世界的各種信息、結合互聯網、通信網等網絡進行信息的傳送和交互，采用智能計算機技術對信息進行分析處理，從而提高對物質世界的感知能力，實現智能化的決策和控制。物聯網RFID技術，指采用微波頻段對需要管理的目標進行掃描并獲取相關信息的一種新興技術，微波是手段，識別是目的。

消防設備主要包括滅火器、疏散指示燈、防毒面具、消防栓、防火門、消防水槍、自動報警器、手動報警器、安全指示牌等30多個品種。消防設施的好壞關系著國家和社會的安全和穩定。而由于消防設施的特點是規格不一、類型和數量眾多、地理位置分布較分散，故不易維護和監管，但其對重點消防單位和社區的防火安全保障非常重要，消防設備日常巡檢、維護的重要性和分布分散性給管理者提出了新的挑戰。

在消防設備上張貼RFID電子標簽，使設備具備感知能力，通過RFID手持掃描相關設備達到自動識別自動采集，通過WIFI/GPRS技術實現數據無線傳輸，基于網絡技術，實現數據遠程管理，使消防設備巡檢、維護與監管信息達到常態化、精準化、高效化、透明化和智慧化。

1.1應用背景

每年在世界各地發生的火災事故不計其數，導致許多人傷亡及財產損失。我國改革開放以后，公安消防部門亦參考各先進國家的消防規范，綜合制定了符合我國國情的消防設計，安裝及驗收規范。然而，有了嚴謹?shù)南酪?guī)范之后，導致人員傷亡及財產損失的火災仍時有發生。調整結果發現，有些是因火災發生后，消防設施因為沒有得到完善的管理和適當?shù)木S護保養，致使未能及時報警或者啟動進行滅火，使得火勢繼續蔓延。因此，對于建筑物來說，無論它的消防設計如何達到規范要求，它的消防設施如何完備，但是缺乏完善的管理及定期性或者經常性的維護保養，當發生火災時，可能出現故障而起不到滅火的作用。由此可見，消防設施的日常管理和維護保養具有重要意義。

1.2管理現狀

傳統的消防設備的管理方式一般是依賴于非自動化，以紙張、臺賬方式為基礎來記錄、追蹤管理，信息化程度較弱，數據難以交互，數據延續性差，給設備管理和維護帶來了困難；不能形成歷史數據庫，不利于統計分析和跟蹤，查詢、保存困難。另一方面，工作任務難以細化具體，消防設施的漏檢和超期服役等問題比較嚴重，規范管理困難：例如由于漏檢造成某些設備故障未能發現；或明知有故障而未及時更換修復，給單位或社區的安全造成隱患。企業領導對實際工作狀況無法形成強有力的監管，信息經層層傳遞后容易失真，導致管理效率不高，亦無法快速獲取本部門或本單位消防設備的實時統計數據，為防盜、火警受理、實力調度、預案實施提供有力的輔助決策。

二. 技術簡介

2.1技術應用原理

超高頻RFID系統利用雷達反射原理，銓順宏RFID讀寫器通過天線向電子標簽發出微波查詢信號，電子標簽被讀寫器微波能量激活，接受到微波信號后應答并發出帶有標簽數據信息的回波信號。射頻識別技術的基本特點是采用無線電技術實現對靜止的或移動的物體進行識別，達到確定待識別物體的身份、提取待識別物體的特征信息（或標識信息）的目的。

通過射頻識別系統采集到的待識別物體的特征信息通常情況下先由中間軟件進行處理，或直接將采集到的識別信息通過計算機信息處理技術（如數據庫技術等）及計算機網絡技術（Intranet & Internet技術）實現信息的融合、共享、遠距離傳送等直接服務于有關的業務應用系統。

RFID業務應用系統

2.2技術優勢

RFID是一種非接觸式自動識別技術，通過射頻信號自動識別目標對象并獲取相關數據。它具有遠距離、批量讀取、可識別靜止和運動狀態下的物品信息，同傳統的以條形碼為代表的自動識別技術相比，RFID在消防資產管理中的應用具有非常明顯的優勢：

l 快速掃描

RFID讀寫器可以同時辨識多個RFID電子標簽，這是RFID能夠提升管理效率的關鍵，多標簽的識別意味著可以以更快速的方式批量獲取消防資產信息。

l 體積小型化、形狀多樣化

RFID不需要為讀取精確度而配合紙張的固定尺寸和印刷品質，更適合往小型化與多樣形態發展，可以的方便嵌入或附著在消防器材上，即不易被破壞，同時也更安全。

l 數據可擦寫

RFID電子標簽內儲存的數據可以動態的更新，可回收并多次使用，在消防器材管理項目中，一個電子標簽綁定一個消防器材，在消防器材的全生命周期管理過程中，對消防器材的巡檢、維護、保養、報廢等信息都可以隨時寫入到電子標簽中，以更低的實施成本達到更高效的管理。

l 穿透性和無屏礙閱讀

RFID可以輕易的穿透紙張、木材和塑料等非金屬材質，進行穿透性通信，這也為消防器材的快速讀取創造了條件。

RFID還具有遠距離、顯著性的特性，這些特性應用在消防器材的管理系統中，可以實現更精準的倉儲、巡檢、維護等全生命周期管理，提高工作效率，減少管理成本和人為差錯，打造消防器材管理的高效化和智能化。

對消防器材的管理，核心在于基礎數據的建立，并在各個關鍵節點對數據信息采集和獲取。RFID無線射頻識別技術，自二戰時期得到應用以后，被越來越多的關注和重視，越來越多的行業開始關注RFID的功能和實用性，研發人員相續開發出一代又一代性能穩定能滿足多種需求的信息采集設備和信息存儲設備，這使得RFID的運用很快的擴展到各個領域，在固定資產管理中，RFID扮演了十分重要的角色。

RFID技術利用無線電磁波實現數據的傳遞和交互，是一種非接觸式的自動識別技術，識別過程無須人工干預，可工作與各種惡劣環境。RFID具有唯一性，可識別高速運動的物體并同時識別多個標簽。因此，將RFID技術運用于消防器材的管理，可以使得設備的管理變得輕松和簡單，避免手工的操作和記錄帶來的數據錯誤和時間的耗費，解決現有管理模式中的問題，為消防器材的安全使用提供保障。

三. 系統設計

基于RFID技術的消防器材管理系統通過在消防器材上安裝RFID電子標簽，在后臺綁定對應的資產信息，在關鍵節點和流程，通過對RFID電子標簽信息的采集，來精確獲取到資產的詳細信息。

系統利用RFID技術將物理上分散的消防設備組成局域網，采用先進的RFID技術對采集數據進行處理，減輕了安保人員的盤點、巡查、維護、查詢、統計分析工作量，提高了工作和管理效率，實現了消防設備的數字化、智能化、自動化、網絡化管理，構造一種全新的“以防為主，防消結合”的現代化消防管理、指揮機制，增強了上級領導和監管部門的監管力度。

3.1系統框架

基于RFID技術的消防設備管理系統主要是由貼有電子標簽的消防設備、手持機（帶GPRS或WIFI模塊）、數據服務器、應用服務器、用戶端、應用軟件系統（含web端軟件、手持機與電子標簽讀寫顯示軟件、手持機與服務器通訊軟件）等組成，其系統總體架構如下：

基于RFID技術的消防設備管理系統

RFID打印機完成標簽的初始化，系統通過RFID手持機和用戶端PC機實現現場作業信息與后臺管理數據的交換，對貼有RFID電子標簽的消防設備進行自動識別，通過巡檢手持機終端軟件完成設備巡檢、記錄維護等，巡檢手持機自帶的數據庫能臨時保存現場作業數據，通過GPRS/WIFI將作業數據上傳下載，實現數據與服務器的同步，同時采用數據挖掘技術進行數據處理，為企業提供統計分析，為監管任務的實時化、透明化、高效化提供有力的數據支持。

3.2系統功能

系統由安裝在PC機上的監控管理軟件和安裝在巡檢手持機上的讀寫軟件組成，設計系統功能模塊時，以消防設備的生命周期為依據，跟蹤設備購入、使用、巡檢、維修、盤點、報廢等的全過程，其功能模塊如下圖：

PC監控軟件系統與RFID手持機功能模塊

3.3系統流程

> 使用RFID打印機完成無源rfid標簽的初始化寫入，及可選打印條碼信息；

> 在管轄范圍內所有的消防器材上貼上無源rfid標簽，該標簽上有內存，可以記錄該消防設備的購買時間，到期時間，安裝時間，負責人，巡檢次數等信息；

> 系統建立消防器材的電子檔案，統一存儲在管理部門的中央服務器中，并提供到期報警功能。系統會在該單位管理頁面出相報警提示，同時也會發短信到該單位的相關人員或負責人的手機中，提醒其進行更換；消防管理部門安排各單位巡檢計劃、管理部門的抽檢計劃，這些計劃可以是年計劃，月計劃，周計劃，臨時計劃等，系統會自動的根據計劃生成短信內容，并及時發送

> 到各單位的相關執行人手機上，提醒該人（單位）進行消防器材的巡檢工作，同時也可以將計劃下載到具體執行人的移動數據采集終端中；

> 每個單位巡檢人員，管理單位抽檢人員配備一臺移動數據采集終端，該終端可以與各消防器材上的rfid標簽進行通訊，也可以與上位機（管理電腦）通訊。每個巡檢人員接到管理部門的巡檢計劃，依次對各消防器材進行掃描（讀?。藭r會在手持機中形成巡檢記錄，如果發現該設備己損壞，或功能不正常，巡檢人員將在手持機上做相應選擇，并保存在巡檢記錄中；

> 每個抽檢人員接到管理部門的抽檢計劃，然后到達指定單位，依次對該單位的各消防器材進行讀取，此時會在手持機中形成巡檢記錄，如果發現該設備己損壞，或功能不正常，抽檢人員將在手持機上做相應選擇，并保存在抽檢記錄中；

> 管理部門獲得各單位的相關記錄數據，進行統計，分析，形成各種報表，并根據不同的巡檢記錄，監督責任單位執行相關的維護或更換工作，完成對各區域消防器材的監管。

3.4系統特點

基于RFID技術的消防設備管理系統具有以下特點：

動態顯示每個消防設備的現況，隨時隨地了解各消防設備的現狀。

可以在基礎資料設置時，確定消防器材的位置（坐標），然后系統會根據實時的巡檢記錄，顯示出該設備的位置及現狀，是完好還是故障或到期，系統會以不同的顏色予以標記，讓管理者一目了然。

實時分析巡檢人員的操作信息，對巡檢人員進行有效監督。

系統設置了多個計劃，比如巡檢計進，抽檢計劃，然后根據巡檢記錄，抽檢記錄來反饋各巡檢（抽檢）人員的實施情況，從而對巡檢人員進行有效監督，防止偷懶，做弊的情況發生，也更能保障巡檢到位，確保消防器材的可安全使用。

能及時解決故障，并促進該業務的完成。

當巡檢人員將故障信息發回中央服務器然，上位機管理系統會立即捕獲，并通知相關人員立即或按計劃處理，然后實時監控故障處理反饋信息，直至得到反饋信息，該筆業務才算終止。

獲得大量有價值的報表

管理系統會根據要求，綜合分析系統內的各種記錄，提供出大量的報表，便于管理層的科學決策。

四. 硬件選型

4.1 四通道RFID讀寫器

四通道RFID讀寫器

Mercury6(M6)超高頻RFID讀寫器內部裝有ThingMagic企業級MercuryOS嵌入式操作系統，提供強有力的軟件支持。是全球一款帶有WIFI功能的，小型的高性能4天線端口,多協議RFID讀寫器，可以很好的適應室內或室外的環境安裝要求。M6e RFID讀寫器是基于Mercury6e超高頻RFID讀寫模塊研發的，可以支持以太網供電模式(PoE)和WiFi(選配)模式與上位機進行通訊，是一款便于安裝，靈活部署的讀寫器。全新的M6e可以從容靈活地滿足室內外的任何環境應用。

4.2 RFID手持機

基于RFID技術的消防器材管理系統具有遠距離快速識別、高可靠性、高保密性、易操作、易擴展等優勢，資產識別系統可獨立運行，不依賴于其他系統。

本應用中，手持終端是基礎信息的來源，因此，手持終端的性能至關重要，是保證整個系統正常運行的核心。

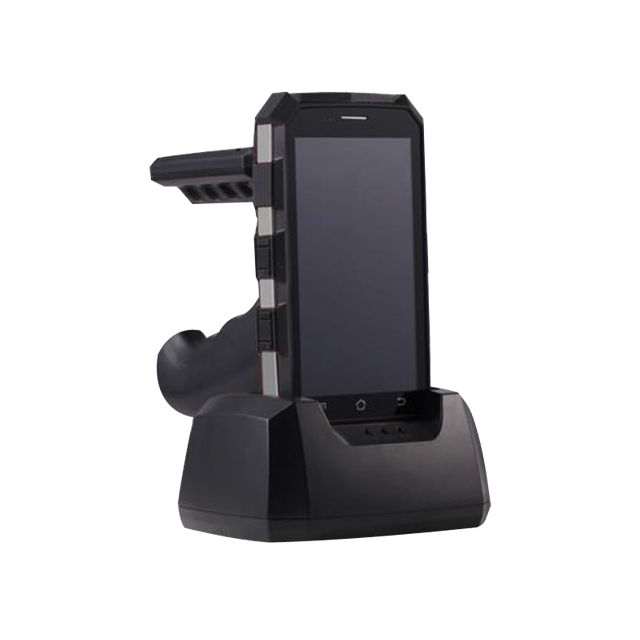

RFID手持機

W9900-M2是一款高性能的工業級UHF智能手持終端，其采用ThingMagic RFID模組為核心：

◆ 支持 EPC GEN2 /ISO18000-6C/GEN 2V2 協議，可選： ISO 18000-6B、IP-X （ISO18000-6D)、AEI ATA 的 UHF RFID 協議。可根據不同資產不同的管理目標靈活的選擇更具優勢的協議標簽；

◆ 功率-5至30dBm可調，即可滿足遠距離讀取需要的高功率，同時也可在區域精確讀取時將功率最低調至-5dBm，滿足毫米級的近距離讀取要求；

◆ 對標簽的讀取速度高達750標簽/秒，效率更高，性能更優越；

4.2 RFID打印機

RFID打印機用來完成標簽初始化信息的寫入，MR3000是一款工業級RFID條碼打印機，采用自主研發的RFID天線技術，及RFID模塊設計，實現RFID及條碼打印的“多、快、好、準”，徹底告別傳統RFID打印機識讀不清，打印信息錯誤，打印速度緩慢的煩惱。

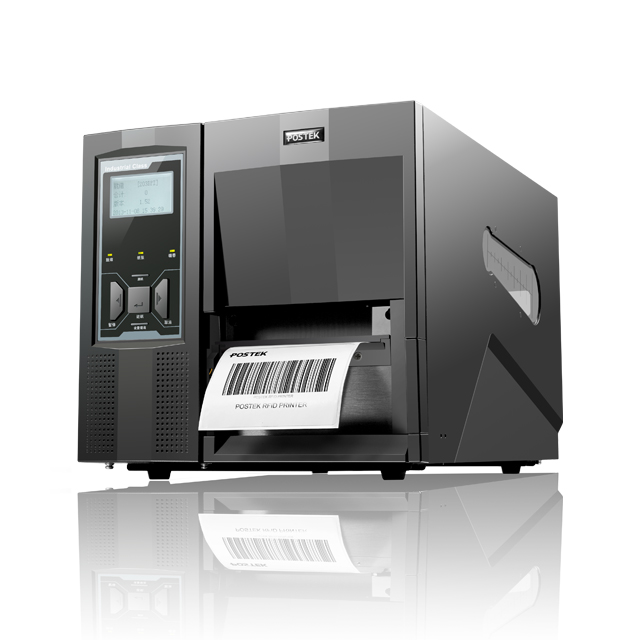

RFID打印機

MR3000 RFID打印機

MR3000采用獨創的RFID天線技術，搭載ThingMagic RFID讀寫模組，識讀精確，打印精準，可讀寫和打印最小標簽嵌體間距為12mm的標簽，是目前市場中可打印最小嵌體間距RFID標簽的打印機。同時，MR3000先打印后讀寫校驗的天線設計，可完全檢測所有不良標簽，避免錯誤標簽帶來的困擾，其一鍵定位標簽位置的特性，能自動探測最佳讀寫器區域，大幅縮短標簽校驗的時間，使用輕松簡單，高效便捷。

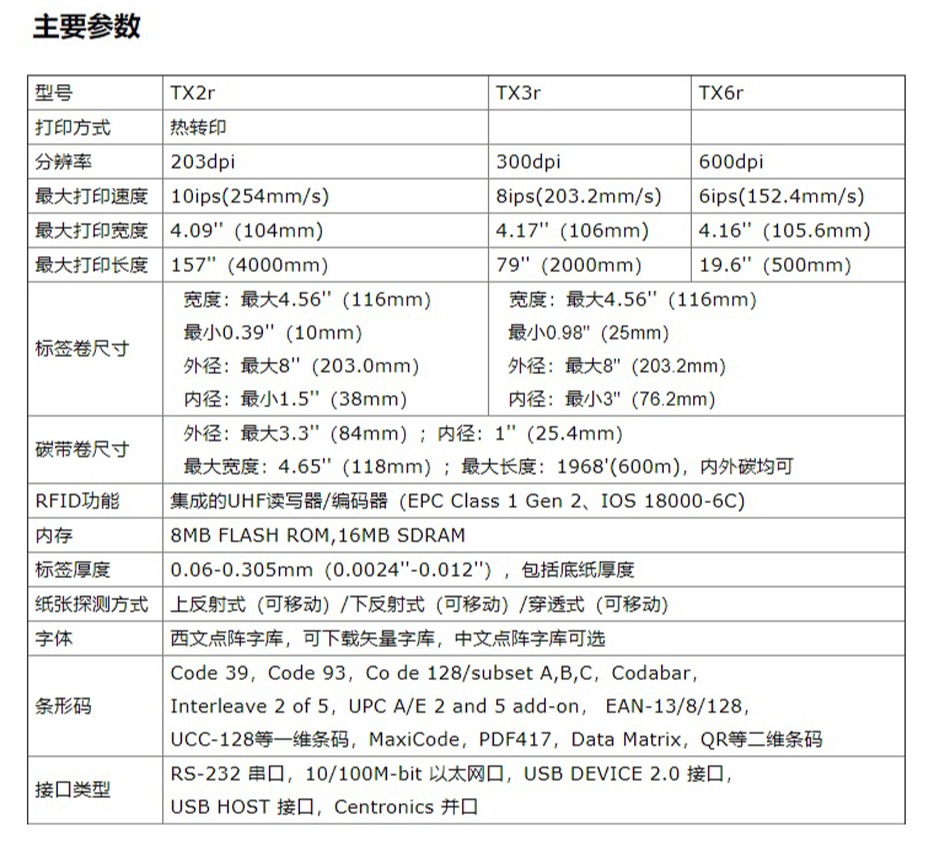

產品參數：

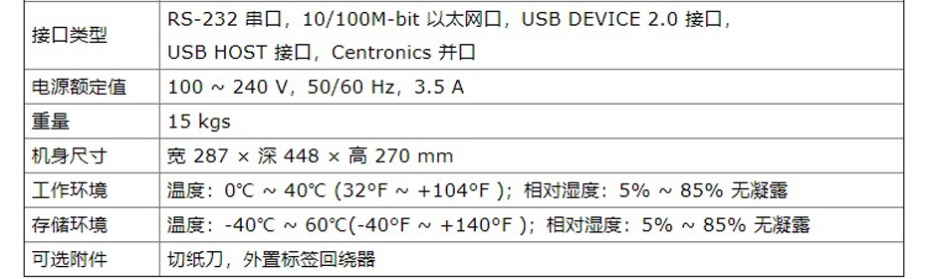

RFID打印機參數
