基于螺栓RFID標簽在發動機制造（MES系統）

文章出處：深圳市銓順宏科技有限公司網責任編輯：銓順宏作者：人氣：-發表時間：2020-10-28 17:46:00【大中小】

1.應用背景

汽車與巴魯夫合作，在通用紐約工廠應用巴魯夫的超高頻螺栓RFID標簽，用于機加車間缸體線和缸蓋線的識別和追溯，本文主要介紹基于螺栓RFID標簽在發動機制造（MES系統）中的應用。

巴魯夫的螺栓RFID標簽有M6e和M8等規格，存儲容量最高可達128KB，其外觀和普通螺栓非常相似，如下圖紅圈所示：

螺栓RFID標簽在發動機裝配中的應用

2.設計方案

以缸體加工為例，缸體上線時，先將RFID螺栓安裝、擰緊、寫入工單及序列號信息；當缸體經過關鍵加工工位時，PLC將關鍵作業信息如擰緊值、試漏檢測結果等寫入螺栓RFID；當缸體進入下一工位，PLC讀取RFID并檢查上道工序結果；缸體下線時，PLC讀取RFID數據并同步給MES系統。

巴魯夫螺栓RFID標簽提供IP68等級的防護，可以應用于有潤滑劑、金屬屑、清洗設備的環境中。

在一臺發動機的完整制造流程中，會使用多個RFID標簽，如：

1）缸體機架的螺栓RFID

2）缸蓋機架的螺栓RFID

3）內裝線的托盤RFID

4）缸蓋分裝的托盤RFID

5）活塞連桿分裝的托盤RFID

6）外裝線的托盤RFID

7）卡車發動機的測試線托盤RFID

當發動機從內裝轉運到外裝時，或者需要離線返修時，由于發動機和托盤分離，這時就需要將RFID數據與MES之間進行備份和恢復，較為繁瑣。

因此，如果能夠?qū)⒏左w上的螺栓RFID標簽一直延用到完整的制造過程中，就不存在數據轉運的問題，可以大量減少M(fèi)ES和PLC之間的數據交互，但是面臨很大的困難。

由于發動機工位間距小，因此采用了高頻而不是超高頻RFID技術，這就造成了RFID標簽閱讀距離短(一般<0.2米)、角度小，因此一般要求閱讀器要正對標簽、緊貼安裝。

而缸體在經過裝配之后，大部分被包裹在發動機內部，如果螺栓RFID安裝在內部則難以識別；安裝在外部的話，也可能在裝配過程中，造成和零件設備的干涉，也難以識別。

那么假如我們希望做到利用缸體螺栓RFID進行全程跟蹤的話，則需要從設計入手，和工藝、控制專家一起制訂方案：

在缸體上設計螺栓RFID專用的工藝安裝孔；此孔不會影響發動機的剛性；在裝配后也一直暴露在發動機的外側；在出廠前用普通螺栓或橡膠塞進行封閉。

螺栓RFID在缸體機加安裝后，全程不會和其它零件、設備形成干涉。

設備和OEM工程師，要根據螺栓RFID的位置和角度，調整各超高頻RFID工位機的安裝位置。

此方案能夠有效地確保數據安全，但是增加了工藝的復雜性，可謂各有利弊。

3.應用設備

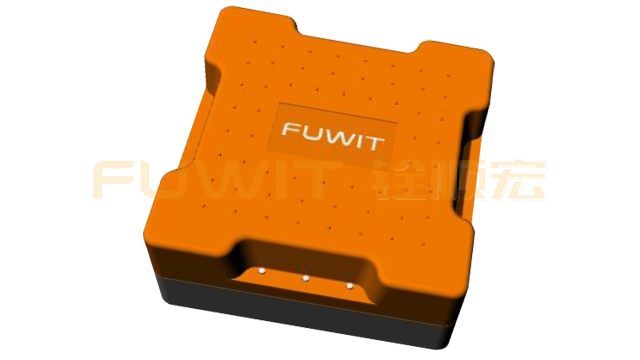

銓順宏 ZEUS（FU-M6-IN1 ）是一款 IP67 防護等級的工業級 RFID 一體化讀寫器 ，內嵌 ThingMagic 高性能模組，支持 Modbus 協議， TCP/IP 通訊， IP67 的防護等級。外觀小巧，安裝便捷，適用于各類工業和商業環境。

同時， FU-M6-IN1 依照 EMC IEC61000-4 標準設計，滿足工業級寬電壓輸入模式，電源輸入及信號均采用隔離，隔離電壓為 2KV，寬電壓輸入和工業級寬溫工作溫度，滿足超長穩定工作時間；工業級串口輸出，滿足高速自動實時數據傳輸。

產品特性

1) 集成ThingMagic高性能模組

2) 集成高增益天線

3) 支持紅外觸發模式

4) 支持485&Modbus等工業控制總線

5) IP67防護等級

6) 適用于各類工業化嚴苛應用現場

3.2 超高頻RFID手持機

本系統中，手持設備主要用來進行貨物移庫和盤點操作，其涉及到的功能比較多，應用范圍廣，這就對設備中的RFID讀取模塊提出了更高的要求。

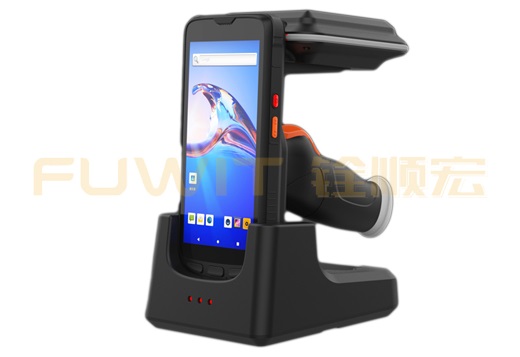

銓順宏 W6100 超高頻RFID手持機是一款基于安卓系統開發，集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一體的便攜式智能數據采集設備；界面友好，操作簡便，集成 ThingMagic 高性能模組，具備高效盤點、遠程掃描、精準讀取等優勢；

適應于倉儲物流、珠寶門店、檔案圖書等多場景應用。

*RFID手持機密集檔案讀取演示視頻，請點擊：https://v.qq.com/x/page/i0969wfsv2g.html

產品特點

1）簡約機身設計、高清大屏顯示采用簡約機身設計，打在一塊康寧大猩猩 5.5 寸 IPS 高清顯示屏。1440*720 的品目分辨率，邊角圓弧設計，兼顧著舒適的握持手感和機器本身的耐摔性。

2）強大快充以及 WiFi 漫游功能配備 9000mAh 聚合物鋰電池可選，續航持久，同時支持快速充電功能，單次充電時長更短。以及強大 WiFi 漫游功能，可實現 Wifi 熱點無縫切換，保持不間斷的網絡連接體驗。

3）卓-越的 RFID 讀寫功能、多標簽遠距離讀寫采用全向螺旋天線配合專業掃描手柄以及盾牌，支持超高頻單標簽和多標簽讀取，距離更遠、效率更快、整機性能更加穩定有效識讀距離可高達 20m。

3.3超高頻RFID打印機

超高頻RFID打印機，擁有更高效的發卡效率，同時更簡便的操作，可幫助客戶在較短的時間內實現大批量標簽的初始化過程。同時，可在標簽表面打印條碼等其他目視化信息，使標簽具備RFID功能的同時，與條碼系統具備良好的兼容性。

RFID打印機,超高頻 RFID 條碼打印機,RFID標簽打印

*RFID打印機功能演示視頻，請點擊：https://v.youku.com/v_show/id_XNDYwMDE1NDU1Mg==.html
https://v.youku.com/v_show/id_XNDExNjA3NTA1Ng==.html

產品特點

1）HEAT™（Heating Equilibrium Adaptive Tuning）智能熱均衡控制技術是針對整個打印過程精細化管控；

2）超高頻RFID打印機綜合加熱效率提升到30%以上，降低能耗，綠色環保，同時因高熱狀態的時間下降，打印頭壽命得以提升。

3）精準定位，可讀寫12毫米嵌體間距（inlay間距）的標簽，目前市面上支持最-小嵌體間距標簽讀寫的打印機。采用先打印后讀寫校驗標簽的天線設計，100%不良標簽檢測率，確保業務管理的準確性。

4）一鍵式標簽天線定位和首張標簽打印功能，操作簡單，高-效便利，使用成本降到更低。關鍵傳動部件采用金屬軸承設計，精工細作精益求精，保護你的打印機內部免受長期摩擦發生變形，成就一款穩定、耐用的產品。
