1.業務需求分析
沖壓是汽車生產的龍頭工藝，是汽車生產的開路先鋒，沖壓車間承擔了原材料卷料、板料的存放、卷料的開卷剪切等等功能，其中最為重要的是各種大、中、小型沖壓件的沖壓生產，而沖壓件從下線到入庫到出庫整個流程的運轉直接關系著了整個沖壓車間的生產效率。
RFID射頻識別技術，是一種基于射頻原理實現的非接觸式自動識別技術，它利用射頻信息及其控制耦合、傳輸特性，驅動電子標簽發送其存儲編碼，對靜止或移動的物體進行自動識別，有效地獲取物體的標識信息。
通過RFID技術的引用，汽車沖壓車間的RFID庫存管理系統的RFID生產制造建設，保證車間庫存數據的準確性與實時性，提高生產管理效率，減少人力成本方面具有突出意義。
2.硬件設計功能
材料收入時：將合格材料通過RFID手持設備掃描來料外包裝上的二維碼及相應托盤RFID碼，讀取材料相應信息（材料號、捆包號、數量、加工廠家等），并將此信息在RFID庫存管理系統中與此托盤RFID碼進行綁定，綁定工作完成后，材料視為入庫。
材料上線時：在上料門上安裝RFID讀寫頭及天線，材料通過上料門時讀寫頭讀取相應信息，對RFID庫存管理系統中相應材料進行出庫處理。
零件下線：線尾部分裝箱臺安裝RFID讀寫頭及天線，讀寫距離應控制在一臺臺車，在壓力機生產時，天線接收壓力機生產信息，與RFID庫存管理系統中相應零件臺車裝載量進行匹配，對線尾生產臺車按照合格、滿載進行寫入。最終不滿的臺車，由線外通過手持設備讀取RFID出入庫管理系統進行修改。
零件入庫：在各個入庫門安裝RFID讀寫頭，合格零件入庫時讀寫頭讀取RFID編碼，與在系統中對編碼相應的零件進行合格入庫處理。
零件出庫：零件出庫至焊裝物流門上，在焊裝物流門上安裝RFID讀寫頭，零件出庫時由讀寫頭讀取RFID編碼，在RFID庫存管理系統中對編碼相應的零件進行出庫處理。臺車再次進入沖壓時，不做數量變更處理。
3.系統設計
3.1 系統框架
為實現超高頻RFID庫存管理系統功能，RFID庫存系統設計的核心思路是在轉運零件的臺車上安裝具有唯.一編號的RFID臺車標簽，RFID標簽信息代表臺車物資信息進行關聯綁定，在各流程控制節點安裝RFID讀寫器，通過RFID讀寫對RFID標簽信息的獲取，來達到獲取零件信息，從而實現RFID庫存管理的自動化智能化與信息化管理的目的。

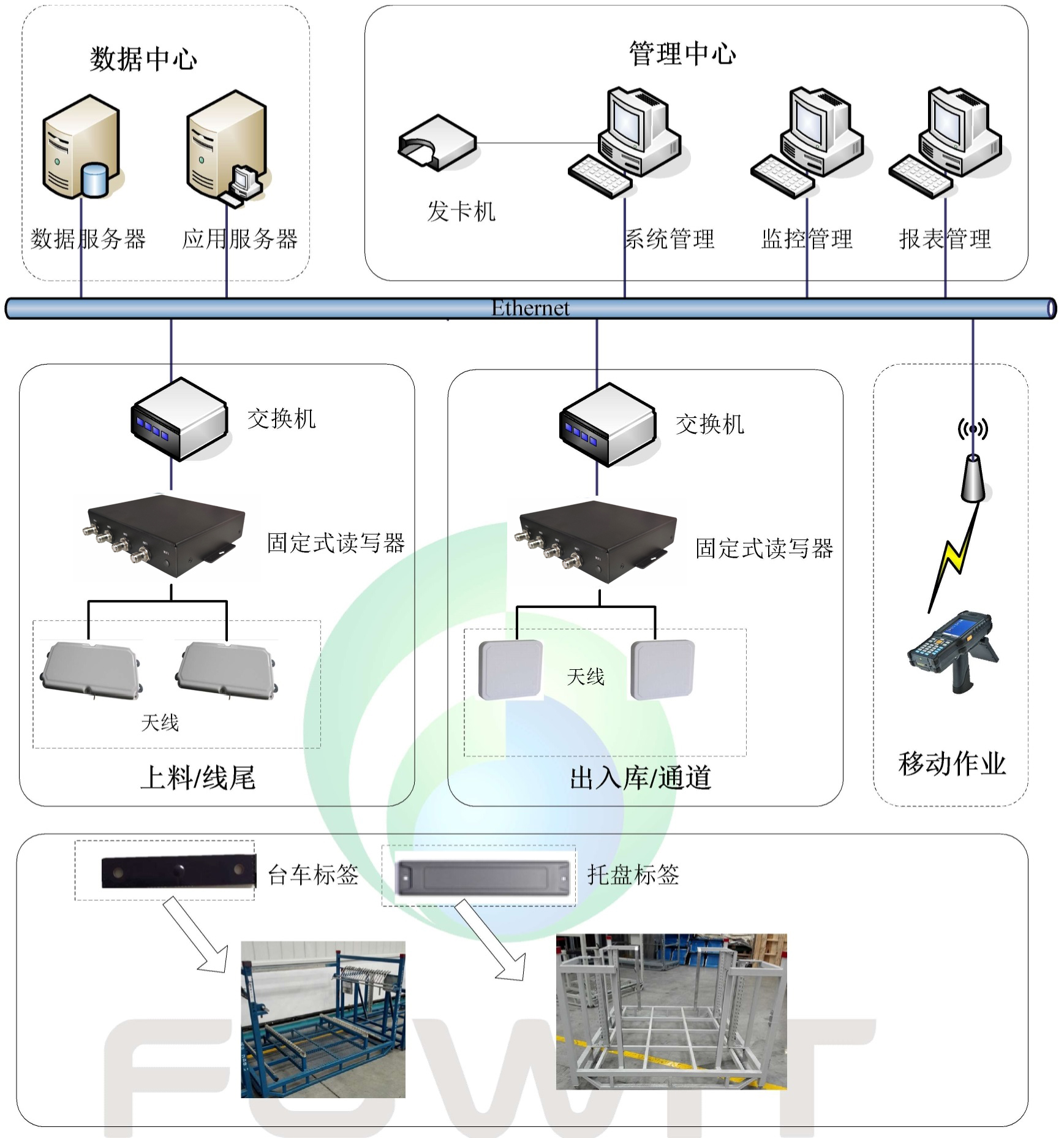

基于超高頻RFID庫存管理系統規劃框架圖如下：
數據中心進行RFID庫存管理系統及數據的存儲運算，完成業務流程的處理。
發卡器用于RFID標簽信息的初始化。RFID庫存管理系統還具備其他必要的管理功能，包括設備的管理，報表的處理等等。
固定安裝的RFID讀寫器設備為RFID固定式讀寫器，在本系統中將在上料點、下線點、入庫及出庫安裝RFID固定式讀寫器。
配備RFID移動式數據采集器設備以便于進行材料收入、不合格零件、尾盤、維修等移動作業。

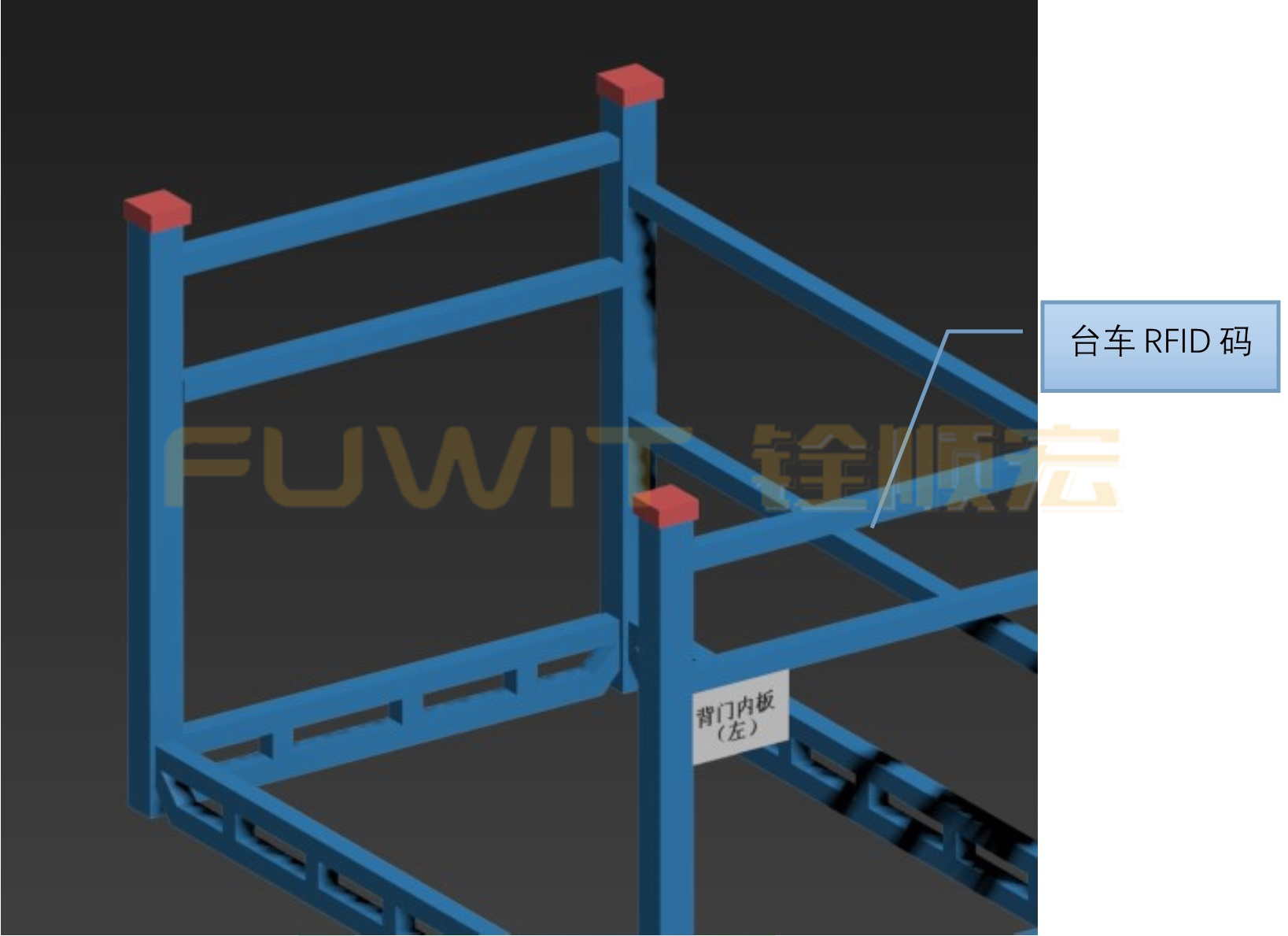

在RFID臺車上安裝RFID臺車標簽，使臺車信息電子化，具備自動識別的基礎。且，應根據RFID庫存管理系統的要求及臺車的結構，同一臺車可能安裝多個RFID標簽。
3.2系統部署

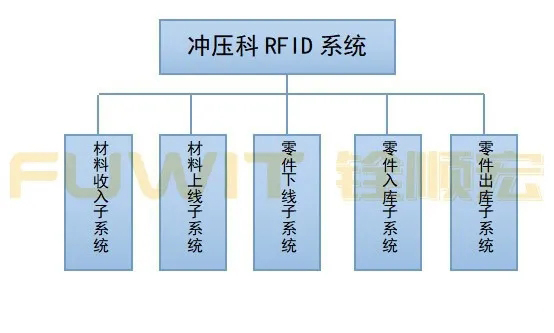

根據本RFID庫存管理系統項目功能需求，RFID庫存管理系統可分為材料收入、材料上線、零件下線、零件入庫、零件出庫五個子系統。
1）
材料收入子系統主要是將合格材料完成入庫的作業。在本環節中，根據現有業務流程特點，RFID入庫系統設計方式為，通過手持設備掃描來料外包裝上的二維碼及相應托盤RFID碼，讀取材料相應信息（材料號、捆包號、數量、加工廠家等），并將此信息在庫存管理系統中與此托盤RFID碼進行綁定，綁定工作完成后，則材料視為入庫。
因此，在本環節中，關鍵設計點在于托盤RFID碼的設計安裝。

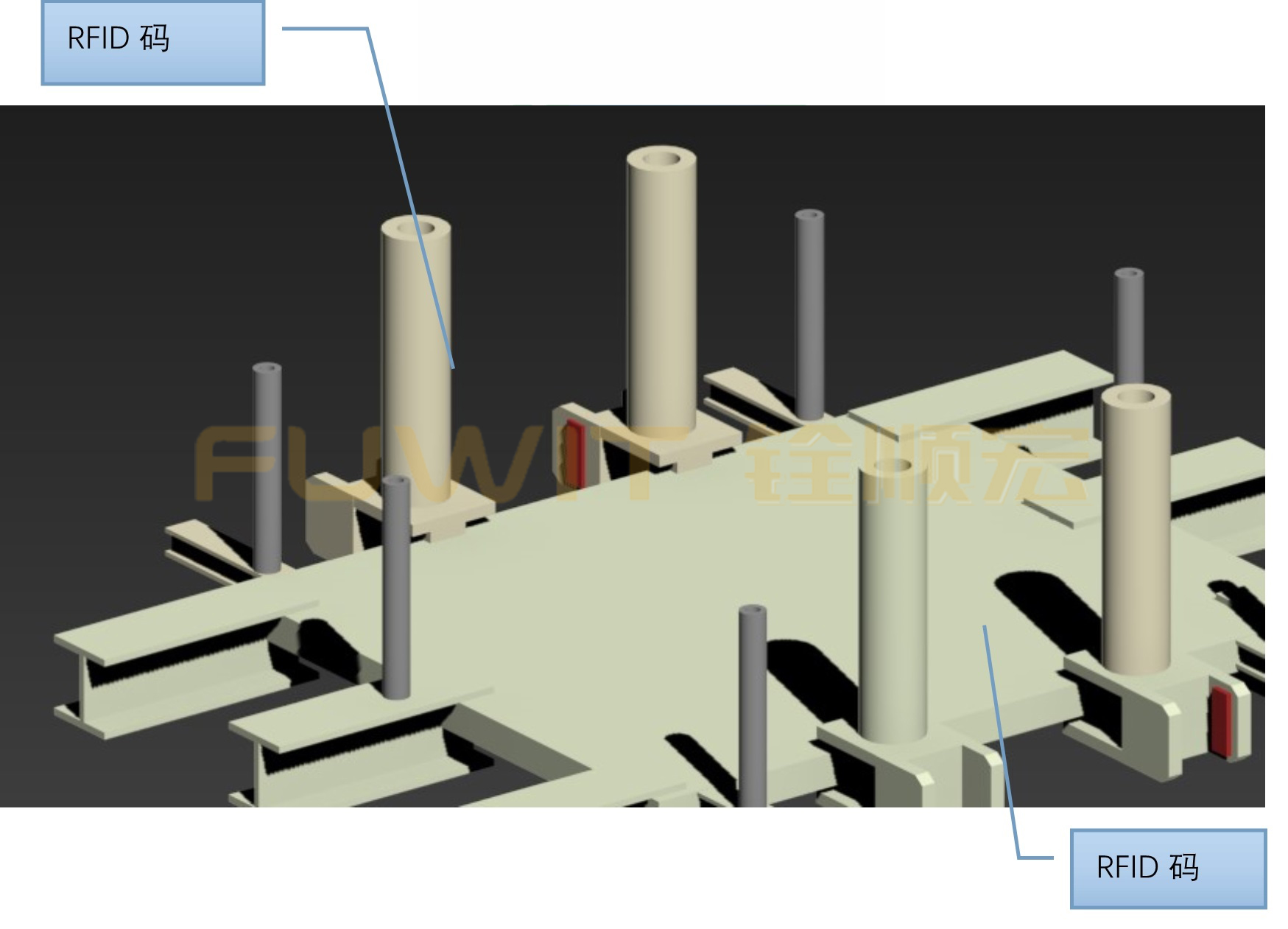

在原料托盤的合適位置安裝RFID碼。RFID碼安裝以后，可利用托盤本身的結構對RFID碼進行必要的保護，使托盤在這個物流使用過程中，不會造成對RFID碼的損壞，保證RFID碼的長久可靠使用。
同時，考慮到原料托盤的無方向性使用，為最大程度較少工作人員尋找標簽的時間，RFID托盤碼應安裝兩個。
該環節的應用流程為：

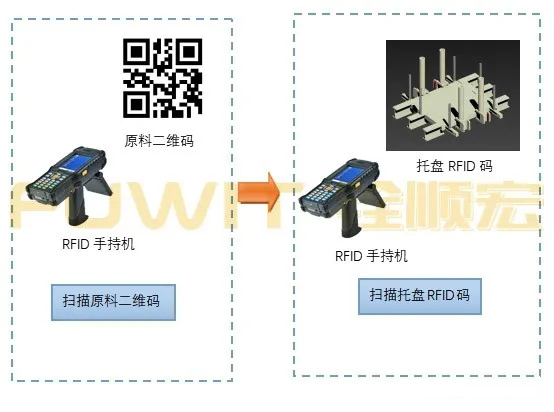

通過RFID手持機，掃描原料二維碼，掃描托盤RFID碼，完成原料入庫。
2）材料上線子系統
在上料門上安裝RFID讀寫頭及天線，材料通過上料門時讀寫頭讀取相應信息，對RFID出庫系統中相應材料進行出庫處理。

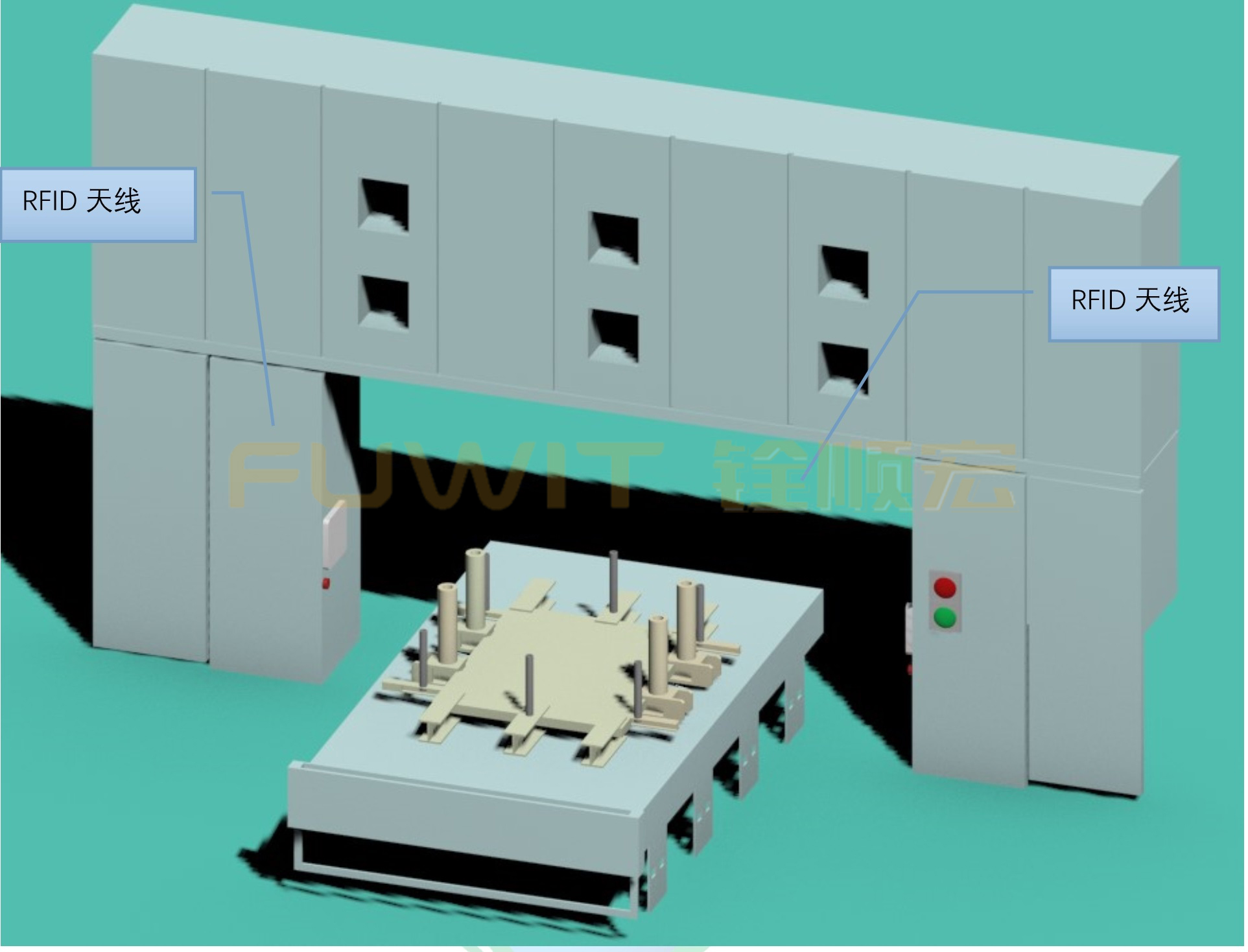

在壓力機兩側安裝RFID天線，當原料托盤放置到機臺上，RFID讀寫器將可以讀取到托盤上的RFID碼，系統即可對原料庫存進行去減，完成原料的出庫。
在本環節中，因為托盤為單個依次進入機臺，且經實地考察，機臺兩側具備安裝條件，因此，方案設計中，只需在機臺兩側各安裝1個RFID天線即可，可在保證識別率的前提下，最優化硬件配比。
3）零件下線子系統
本子系統主要是完成零件下線時，零件信息與臺車信息的自動關聯綁定。系統設計方案如下：

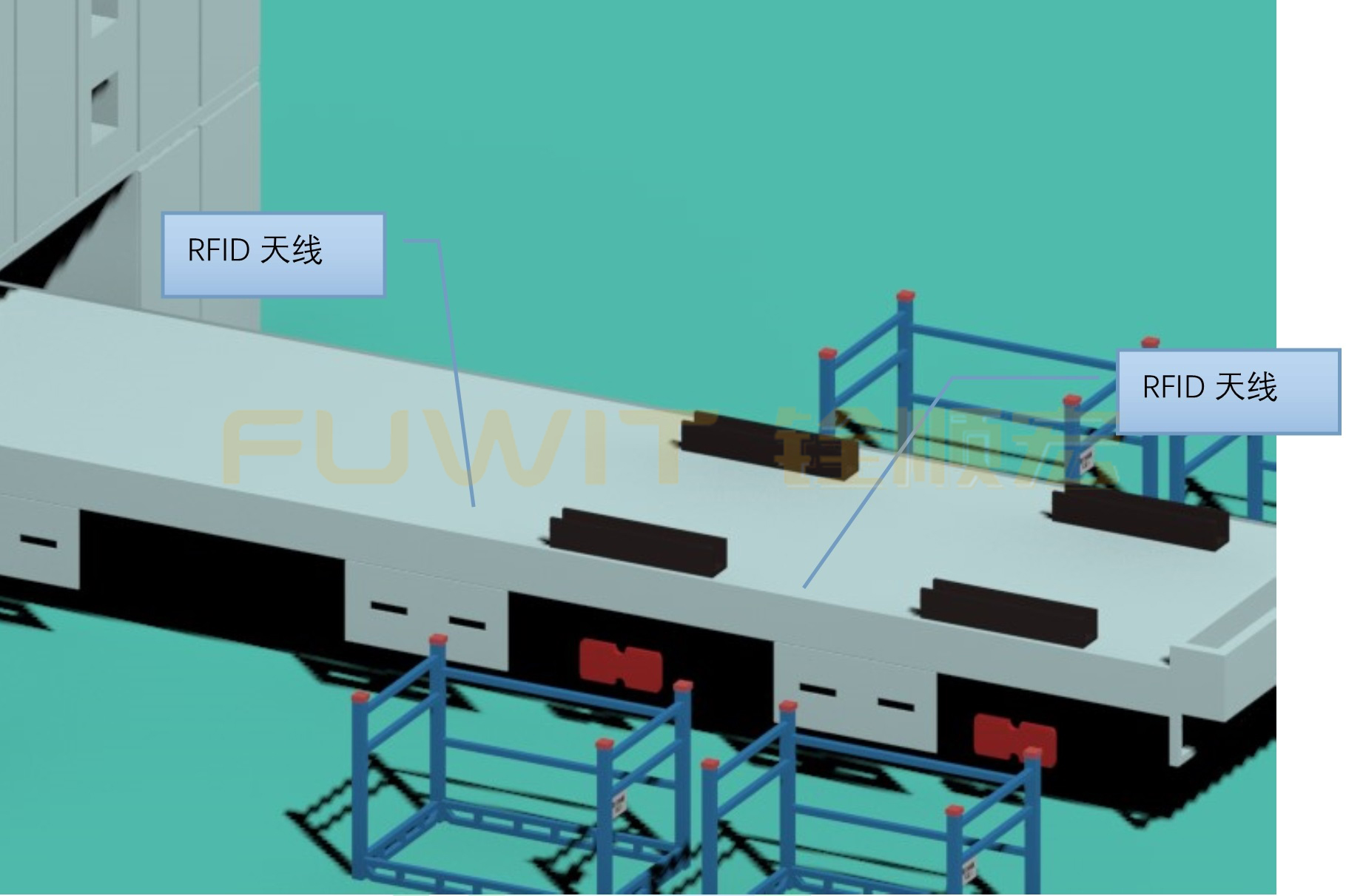

將RFID天線安裝與零件裝箱點下方位置。在此位置下，RFID天線與臺車標簽有最近的直線讀取距離，利于讀取，且可最大化降低誤讀的可能性。
RFID標簽在臺車上的安裝應注意利用臺車的結構進行保護，同時為利于零件入庫的讀取，應考慮安裝輔助結構件，已保證零件入庫時，天線與標簽具有最好的讀取方向。
4）零件入庫子系統
在各個入庫門安裝RFID讀寫頭，合格零件入庫時讀寫頭讀取RFID編碼，與在系統中對編碼相應的零件進行合格入庫處理。

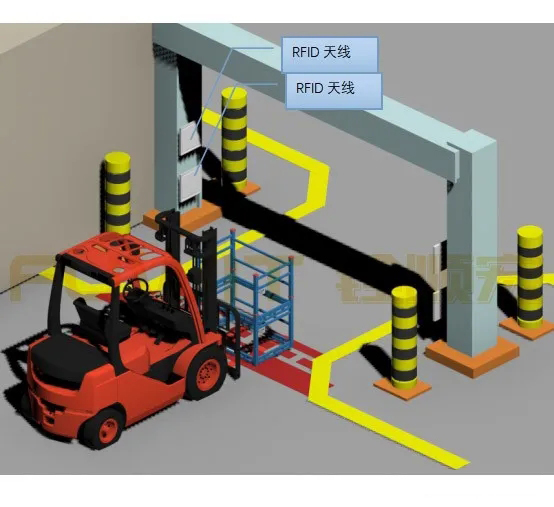

因為臺車可以疊加入庫，因此，垂直方向存在多個臺車的可能，為保證臺車標簽的識別率，故因在入庫方向兩側，按上、下方向各部署一個天線，實現最大范圍的讀取。
5）零件出庫子系統
零件出庫至焊裝物流門上，在焊裝物流門上安裝RFID讀寫頭，零件出庫時由讀寫頭讀取RFID編碼，在系統中對編碼相應的零件進行出庫處理。

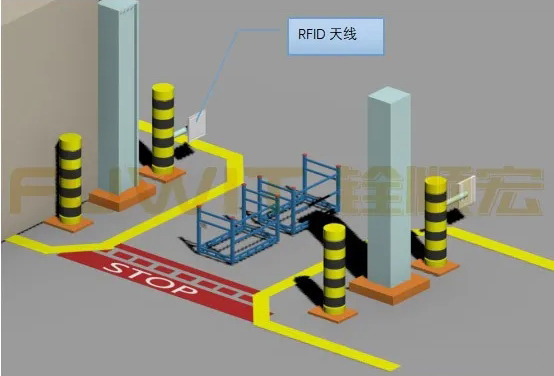

零件在出庫環節，是由牽引車牽引臺車依次進入焊接車間，不存在疊加的情況。因此，此環節只需在焊接車間門左右兩側各安裝一個天線即可。

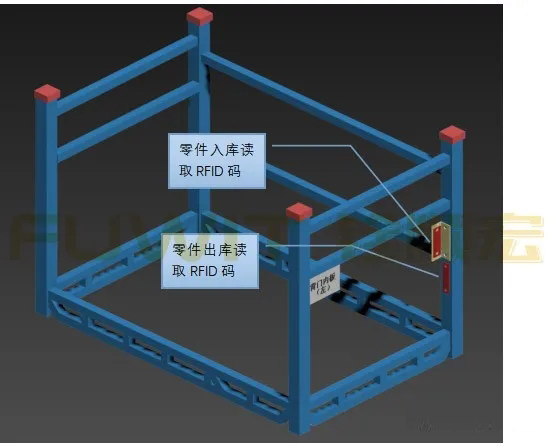

同時，因為相比于入庫，零件臺車在該環節有一個90°的變換，在入庫環節利于讀取的標簽，在此環節將變成最不易讀取的方向，且存在被零件直接遮擋的情況。因此，為保證零件的出庫準確性，此環節需再單獨安裝一個標簽。
4.關鍵設備選型

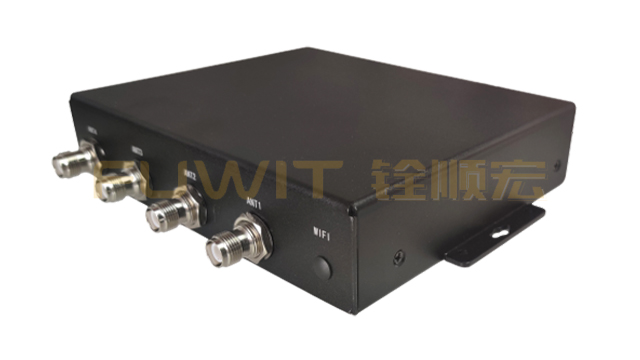

系統運用國際最新自動識別技術——無線射頻識別RFID，結合現代計算機、自動控制等多個跨領域綜合技術，運用超高頻RFID全球知名品牌ThingMagic M6E-A模組集成RFID固定式讀寫器，利用其強大的性能，高速的信息讀取和處理能力，性能穩定可靠的工業級設計，實現汽車沖壓車間自動化、信息化和智能化管理。
產品特點：
支持 EPC Gen2 & ISO18000-6B& 18000-6C&IP-X（18000-6D）多種UHF RFID協議（ISO18000-6B&6D，需要獲得授權才可使用）；并支持多協議自動識別和模式切換。
依照EMC IEC61000-4標準設計，滿足工業級寬電壓輸入模式，電源輸入及信號均采用隔離，隔離電壓為2KV，寬電壓輸入和工業級寬溫工作溫度，滿足超長穩定工作時間；工業級串口\網口輸出，滿足高速自動實時數據傳輸。
充分發揮了ThingMagic RFID模組算法優勢，其優異的標簽芯片兼容性，支持Alien H3 、Impinj M系列、NXP G2x* & G2i*系列 、ID Cool Log標簽芯片，標簽兼容性行業唯一性。支持多協議包括EPC Gen2 &ISO 18000-6C、EPC ISO 18000-6B、IP-X 多種RFID協議標準。
全面支持ThingMagic Mercury API 嵌入式操作系統，提供.NET和Java 的SDK ，可以輕松的自定義接口，從而對閱讀器進行所需要的控制。
支持通過網絡和串口進行固件升級，并支持二次開發。
4.2 RFID標簽

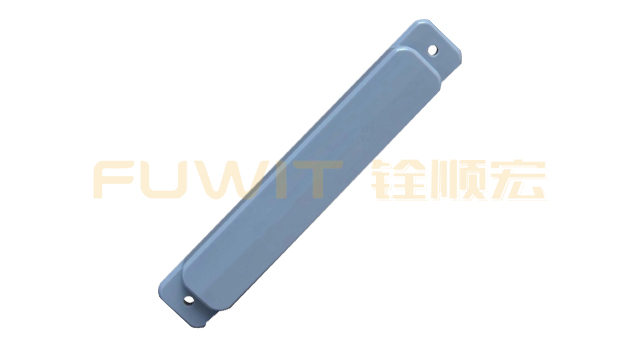

銓順宏 抗金屬RFID標簽作為信息載體，在整個RFID識別系統中有著至關重要的作用，特別是對于汽車沖壓車間這類工業化應用現場。TAG-915M01 超高頻RFID標簽專門為金屬等復雜環境設計的一款抗金屬RFID標簽，具有閱讀距離遠，靈敏度高，物理特性優良的特點， 可方便地應用于沖壓車間金屬件的管理。
