1.項目背景

在傳統的制造企業中，日常管理更多的是集中在產品管理、質量管理、倉庫管理、移動資產管理、現場人員管理、車隊管理等等。而生產線信息的采集通常是采用人工采集、手工輸入的方式。這種人工采集、手工輸入的方式準確性遠遠不足，存在較大的錯誤率。且手工輸入只能定時進行，導致生產計劃按周計劃、月計劃提交，不能精確到日。系統中生產數據無法實時更新，滯后情況嚴重，不利于生產流的順利進行，制約了產能的進一步提高。同時制造企業大部分職能部門大多使用紙和筆的初級記錄方式，這使得制造企業的大部分職能部門面對著大量的數據錯誤，降低了企業整體的生產力。

4）條碼標簽一旦印刷不清晰、有折疊的痕跡等問題時，條碼槍便很難識別；



RFID無線射頻識別技術是既條碼之后又一引起自動識別領域變革的新興高科技技術，其利用無線電磁波的穿透性，遠距離傳輸和高速數據交換的特性，通過特定的協議，來實現對標識物品信息自動識別的技術。在生產制造行業中，相對目前被廣泛使用的條碼技術而言,UHF 超高頻RFID技術具有本質上的優勢：可無線遠距離讀寫,可穿透性讀寫,可在高速移動的狀態下讀寫, 存儲更多的數據,可在惡劣的環境下使用等等。因此,RFID技術不只是條碼技術的簡單替換,它在生產制造業中的應用將改變企業的生產經營方式。



超高頻RFID生產線管理系統主要以電子標簽作為數據載體，能起到標識識別、物品跟蹤、信息采集的作用。



電子標簽、讀寫器、天線和應用軟件構成的RFID系統直接與相應的管理信息系統相連。每一件物品都可以被準確的跟蹤，這種全面的信息管理系統能為客戶帶來諸多的利益，包括實時數據采集和追蹤管理，因此，RFID技術應用于生產線之間的貨物轉換跟蹤管理，可以有效防止出錯，實現生產線物流管理智能化，大幅提高企業的產線管理水平。



3．系統設計

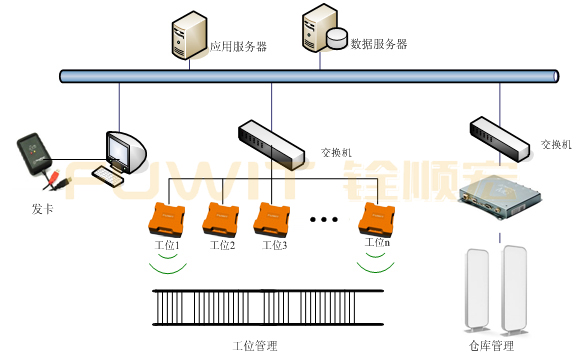

基于RFID技術的生產線管理系統，在生產線、轉存和暫存?zhèn)}庫應用先進的RFID無線射頻識別技術，使用可重復使用的射頻電子標簽，每個標簽都有唯  一ID號，以及可讀寫數據區，將產品信息寫入RFID電子標簽中，在生產線下線工位及倉庫出入口安裝讀寫器，通過讀寫標簽信息自動寫入和采集各位置產品信息，并與其它的IT系統共享數據信息，信息同時顯示在顯示屏上，提示給生產線操作員，從而對半成品從下線到倉庫轉存、暫存、再上線生產進行全流程跟蹤管理，這樣可以保證生產線之間貨物批次箱號的對應，各條生產線能毫不出錯地完成生產任務，且記錄下生產過程中的重要信息，可為將來的質量信息追溯提供基礎數據服務。



3.1建設目標



制造生產線企業引入RFID，把RFID生產線和現有的IT系統相結合，建立生產線實時管理體制，更優化、更合理利用資源，提高產能、提高資產利用率以及更高層次的質量控制和各種在線測量為企業創造更大的效益。





 超高頻RFID生產線管理







3.3.1 發卡管理



根據生產訂單安排投產計劃，包括生產訂單導入、訂單統計和狀況信息拋轉、生產任務分解，任務自動指派等，根據投產計劃制作、發放電子標簽，將電子標簽與需要管理的貨物進行綁定，并通過ERP共享接口獲取產品相關信息，將信息寫入電子標簽中，如批次、箱號等，在RFID生產管理系統中建立產品檔案，全自動跟蹤貨物生產線轉換流程。



3.3.2工位管理



在每個工位署RFID讀寫器和天線，當安裝有RFID標簽的貨物進入RFID工作點時，讀（寫）裝置即讀取產品上電子標簽內存儲的數據信息；讀（寫）裝置讀取的電子數據信息直接傳輸給物流控制管理信息系統，RFID物流管理系統再根據產品生產信息，列出貨物的包號、批次信息，顯示在顯示屏上，提示生產工人進行正確的操作。





3.3.3RFID倉庫管理



貨物在生產線上經過加工后，需從生產線送到轉存?zhèn)}庫中，在轉存?zhèn)}庫安裝RFID通道式讀取設備，即可實現轉存到倉庫中貨物信息的自動采集和實時后臺數據更新。貨物從倉庫出庫，也是以同樣的方式實現自動和批量出庫，實現對貨物的實時和高效管理。



4.系統收益



基于超高頻RFID生產線管理系統的建成，可為企業帶來如下收益：





訂單如果不能及時交貨意味著公司不但不能盈利反而導致虧損，同時也影響力公司的信譽度。對公司將來的發展受到很大的影響和阻礙。特別是出口企業對于訂單的及時交付顯得更為重要。系統是根據客戶訂單入手，對待生產產品從開始生產到結束生產整個生產流程的實時進度跟蹤。實時跟蹤訂單在生產線的進度，從而精確的掌握每個訂單的生產進度，達到及時交貨的目的。

本系統中，RFID數據采集的速度和準確性至關重要，其核心的設備在于RFID工位讀寫器和RFID倉庫讀寫器。



5.1工位讀寫器







產品特點



• 集成ThingMagic高性能模組

• 集成高增益天線

• 支持紅外觸發模式

• 支持485 & Modbus等工業控制總線

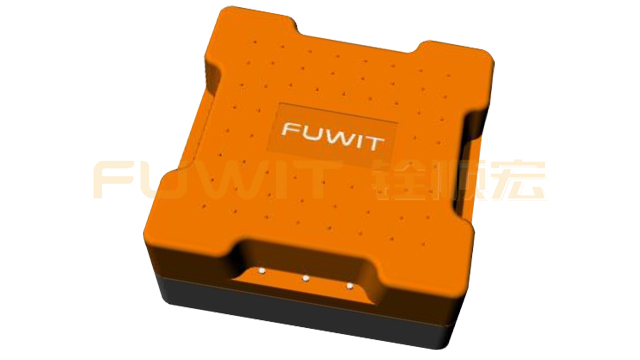

ZEUS（FU-M6-IN1 ）是一款 IP67 防護等級的工業級RFID一體化讀寫器，內嵌ThingMagic高性能模組，支持Modbus協議，TCP/IP通訊，IP67的防護等級。外觀小巧，安裝便捷，適用于各類工業和商業環境。

同時，F(xiàn)U-M6-IN1依照 EMC IEC61000-4 標準設計，滿足工業級寬電壓輸入模式，電源輸入及信號均采用隔離，隔離電壓為 2KV，寬電壓輸入和工業級寬溫工作溫度，滿足超長穩定工作時間；工業級串口輸出，滿足高速自動實時數據傳輸。

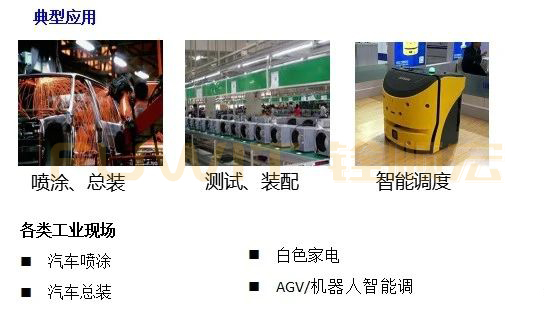

行業應用





5.2倉儲讀寫器

產品特點



>集成ThingMagic核心高性能讀寫設備



>支持WIFI（IEEE802.11 a/b/g/n）



>支持 TCP/IP

>集成高增益天線組

>支持紅外觸發模式

FU-TD04 超高頻RFID門禁系統支持EPC C1 G2（ISO18000-6C）協議，支持服務器模式實現多通道控制功能，內部集成高增益天線組、基于ThingMagic的高速讀寫器及控制模組，擁有高速讀取≥300標簽性能和良好的讀取區域控制能力，提供標準網絡接口和WIFI，方便連接系統平臺。產品適用于各物流倉儲、圖書檔案、人員考勤管理、鞋服門店以及重要資產管理。

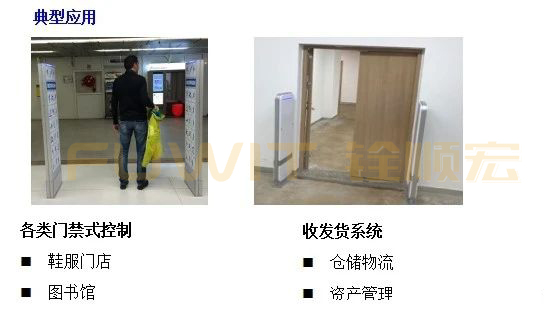

行業應用



5.RFID手持終端



W9900A-X 是一款集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、WIFI、BLUETOOTH 、RFID 功能于一體的安卓操作系統的便攜式工業級RFID智能數據采集設備。采用 5.0 寸 IPS 屏, 分辨率720*1280, 高清全視角，陽光下可見，并搭配高性能大猩猩三代二次強化玻璃，支持多點電容觸摸屏。

用戶可根據實際需求選擇不同功能模塊，實現對一維碼、二維碼、RFID 數據的采集，并通過 USB、GPRS、4G、WIFI、藍牙等多種有線無線通信方式，實現采集數據的快速有效傳輸。 廣泛應用于珠寶門店、服裝管理、工業制造、物流倉庫管理、 資產管理、巡檢等

    產品特點



> 帶有無線語音和通信模塊，可通過無線網絡，登錄互聯網和云端，實現對數據的實時處理、語音通話。

> 采用 ANDROID 7.0 嵌入式操作系統，界面友好，操作簡單，使用便捷，掃描、識別結果直觀，可以滿足不同用戶的需求。同時實現數據的實時傳輸，提高工作效率。

> 可廣泛應用于服裝管理、工業制造、物流倉庫管理、 資產管理、巡檢等行業。 設備輕便， 適合單手工作，可靈活地應用于任何環境，簡化業務運作流程，提高工作效率，降低企業運營成本，助力企業便捷化移動數據管理工作。



倉庫讀寫器主要是部署在倉庫門口，需要對進出的貨物標簽信息進行快速準確的采集到。





Vega 是一款以ThingMagic優異的M6e-A模組為核心集成的工業級RFID叉車讀寫器，內嵌高性能M5e UHF RFID模塊，它滿足于惡劣環境作業標準要求用于卡車、叉車和汽車(在車輛讀者模型),非常適合部署在各種各樣的室內和室外應用。一個版本是用于支持應用程序調用的最-大容許輸出功率允許歐盟法規。Vega reader利用當?shù)貍€人電腦(不包括)通過RS-232串行接口提供命令和控制。

廣泛適用于叉車倉儲、物流倉儲、門禁管理卡車、叉車和汽車等細分領域下讀取。



---
