RFID集裝箱物流運輸管理系統應用方案

文章出處：深圳市銓順宏科技有限公司網責任編輯：銓順宏作者：人氣：-發表時間：2020-09-18 17:16:00【大中小】

經過近幾年的發展，RFID技術已經被廣泛用于生產、物流、交通、運輸、醫療、防偽、跟蹤、設備和資產管理等需要收集和處理數據的應用領域，被認為是條形碼標簽的未來替代品。

將RFID技術應用于集裝箱管理，利用RFID技術在自動識別領域的優勢，開發出集裝箱信息化管理平臺，大幅提高集裝箱運輸管理的效率和效益是非常有意義的。

1.行業背景

集裝箱是國際物流的主要運輸裝備，國際貨運的90％是通過集裝箱運輸來完成的，2006年全球集裝箱吞吐量達到4．21億TEU，集裝箱貿易量達到1．17億TEU。集裝箱在運輸有明顯的優越性，主要表現在保證貨物安全、節約包裝費用提高裝卸效率和加速資金流轉等方面。

但在目前的集裝箱運輸管理方面，現在仍然存在著許多問題，這主要是由于還停留傳統的管理模式上，在工作人員手工記錄每一個集裝箱放在的位置，然后再將數據手動輸入集裝箱管理系統的數據庫中，從而完成集裝箱數據與實際存放數據的綁定。面對如此大規模的、國際性的貨運運輸流通載體的集裝箱號的信息采集、跟蹤與監管還大都是通過人工或手工完成。由于箱號的識別不準確、數據人工抄錄的錯誤、信息傳遞的延誤等，造成整個集裝箱管理的混亂，已經不能適應現代物流管理的要求。

2.技術應用

RFID是一種 “無線射頻識別”的非接觸式自動識別技術 ，可以實現對靜止或移動的物體及人員的自動識別。RFID技術通過射頻信號自動識別目標對象并獲得相關的數據，識別工作無需人工干預，可在各種環境下工作，可識別高速運動物體且同時識別多個目標 。RFID技術可以用來定位和識別幾乎所有的物理對象，是識別領域信息化的重要手段之一。

3.方案設計

當前集裝箱物流過程的信息化水平是制約當今集裝箱運輸發展的瓶頸之一。由于集裝箱自身不載有信息，在運輸過程中，對集裝箱的流向和識別只能靠人工操作，大大影響了運輸、裝卸和管理效率。對全球集裝箱供應鏈來說，準確獲取貨物的位置與安全信息，實現供應鏈透明，優化管理，減少庫存和運輸周期的不確定性，提高供應鏈的效率和效益具有極其重要的意義，也是現代物流的迫切需要。

系統總體結構如下：

集裝箱RFID物流運輸管理系統

超高頻rfid集裝箱管理

通過再集裝箱安裝RFID電子標簽，在各業務流程操作設備上安裝RFID讀寫器，在進行業務操作時，RFID讀寫器讀取電子標簽數據，獲取集裝箱信息，再通過網絡傳輸?shù)胶笈_集中處理，由系統實現對整個集裝箱的跟蹤管理，并對集裝箱運輸設備實現實時科學的調度以及運力分配等工作。

3.1系統流程

ThingMagic 超高頻rfid集裝箱管理

3.2關鍵技術

系統中，核心的RFID數據采集設備將安裝在龍門吊、正面吊和堆高車等等機械設備中，在這類設備上的應用，RFID讀寫器除具備基本的數據采集功能外，還應當具備車載設備使用標準，對高低溫、電磁兼容性、低頻振動、沖擊等要求都很高，且工作環境多在戶外，環境條件也較為惡劣，這對整個RFID讀寫器的選型提出了更高的挑戰。

4.硬件設備

4.1RFID讀寫器

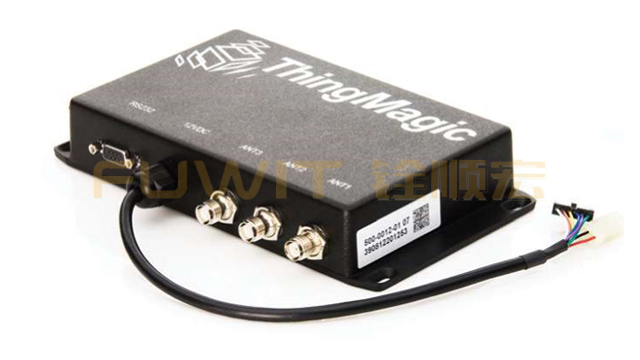

Vega 是一款以ThingMagic優異的M6e-A模組為核心集成的工業級RFID叉車讀寫器，內嵌高性能M5e UHF RFID模塊，它滿足于惡劣環境作業標準要求用于卡車、叉車和汽車(在車輛讀者模型),非常適合部署在各種各樣的室內和室外應用。一個版本是用于支持應用程序調用的最-大容許輸出功率允許歐盟法規。Vega reader利用當?shù)貍€人電腦(不包括)通過RS-232串行接口提供命令和控制。

廣泛適用于叉車倉儲、物流倉儲、門禁管理卡車、叉車和汽車等細分領域下讀取。

RFID讀寫器,RFID紙滑托盤,RFID叉車應用

產品優勢

1）支持EPCglobal Gen2（ISO 18000-6C）與抗碰撞，DRM，和先進的抗干擾;

2）三個反向TNC天線端口支持單站50 Ohm天線;

3）9Pin系列連接器,支持RS232與異步數據傳輸速率高達921.6 kbps;

4）2個通用輸入和一個輸出,可以通過Molex連接器;

5）確認滿足車載標準;

6）無誤的Reader性能在車輛與數以百計的標記的資產如工具、電子和IT設備,設備備件。

4.2.RFID手持機

W9900A-X 是一款集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、WIFI、BLUETOOTH 、RFID 功能于一體的安卓操作系統的便攜式工業級RFID智能數據采集設備。采用 5.0 寸 IPS 屏, 分辨率720*1280, 高清全視角，陽光下可見，并搭配高性能大猩猩三代二次強化玻璃，支持多點電容觸摸屏。

用戶可根據實際需求選擇不同功能模塊，實現對一維碼、二維碼、RFID 數據的采集，并通過 USB、GPRS、4G、WIFI、藍牙等多種有線無線通信方式，實現采集數據的快速有效傳輸。廣泛應用于服裝門店、工業制造、物流倉庫管理、資產管理、巡檢等行業。

W9900A-X 超高頻RFID手持機

*RFID手持機密集檔案讀取演示視頻，請點擊：https://v.qq.com/x/page/i0969wfsv2g.html

4.3.RFID打印機

TXr系列RFID標簽打印機配備了優于其它產品設計和實用功能，暢享智能打印解決方案帶來的便利。先打印后讀寫的設計，100%標簽合格率，TXr系列電子標簽打印解決方案是自動化分揀及工作的保障。

其支持最小高度為12毫米的電子標簽讀寫打印及適用于柔性抗金屬標簽，靈活的耗材兼容性，高品質打印輸出效果，帶你走進更加廣闊的應用領域。產品廣泛適用于汽車制造業，服裝制造業，金融服務業，物流運輸業、珠寶門店等行業細分領域

RFID工業級條碼打印機

*RFID打印機功能演示視頻，請點擊：https://v.youku.com/v_show/id_XNDYwMDE1NDU1Mg==.html
https://v.youku.com/v_show/id_XNDExNjA3NTA1Ng==.html
