當前位置：首頁 » RFID應用案例 » 基于RFID技術紡織樣品檢測系統

基于RFID技術紡織樣品檢測系統

文章出處：網責任編輯：作者：人氣：-發表時間：2020-10-12 16:31:00【大中小】

1.項目背景

我國是紡織品出口大國，中國的紡織品出口約占全世界的紡織品出口總量的70%。隨著紡織行業的發展，新業態的出現，而美國和歐盟的貿易技術壁壘導致出口紡織品的檢測需求不斷的增加，因此，第三方的商業檢測實驗室規模不斷的擴大，這就對實驗室的管理提出了更高的要求。

基于RFID技術的紡織樣品檢測系統可以有效地提高紡織樣品檢測的效率。深圳市銓順宏科技有限公司作為ThingMagic的中國區代理商，專業的RFID設備和技術服務提供商，為您提供ThingMagic高品質的RFID設備和專業的技術支持。

傳統的紡織樣品管理系統通常使用條碼標簽或是人工樣品管理單據等方式，而這些樣品庫作業模式和數據采集方式已難以滿足樣品庫管理的快速、準確要求，存在著明顯的缺點，不僅容易出錯，而且工作效率低，作業流程各節點不可控，不利于實時追蹤樣品檢測狀態。

利用新的信息技術手段，配合合理的工作流樣品流的設計，提高實驗室的工作效率，方便樣品在實驗室流轉管理以及對紡織樣品的實時追蹤，對提高實驗室的綜合競爭實力具有重要意義。

2.RFID技術簡介

RFID無線射頻識別技術是既條碼之后又一引起自動識別領域變革的新興高科技技術，其利用無線電磁波的穿透性，遠距離傳輸和高速數據交換的特性，通過特定的協議，來實現對標識物品信息自動識別的技術。

rfid紡織樣品檢測系統,rfid入庫系統,rfid電子標簽

圖1-2-1：RFID系統結構圖

與傳統識別技術如光學識別、條碼識別相比，RFID技術具有以下優點：

1）RFID不需人工干預，不需接觸操作；

2） RFID可工作于各種惡劣的工作環境；

3）RFID讀寫設備可識別高速運動的物體，且可同時識別多個物體；

4）RFID可穿越一定障礙識別，穿透性好；

5）RFID標簽可以存儲數據并反復擦寫，RFID標簽可回收利用；

6）RFID讀寫設備識別準確率高；

7）RFID標簽信息安全性好，難以復制；

8）RFID標簽體積小，可以定制封裝，適應性廣。

基于RFID技術的紡織樣品檢測系統，充分利用RFID技術特點及優勢，可實現在進出各檢測部門時，RFID設備批量讀取樣品籃內的全部RFID標簽，大大提高進出采集效率，且RFID電子標簽可回收，極大減少一次性電子標簽的損耗，節省耗材成本。各RFID采集通道數據自動上傳，可以給后臺管理提供準確、實時的數據流，對實時查詢布樣當前檢測進度、位置等信息提供了極大的便利性，從而提高檢測實驗室的紡織樣品管理水平和綜合競爭力。

3.業務流程分析

一般商業基于RFID技術的紡織樣品檢測系統實驗室的紡織樣品檢測包含以下一些流程

1）收樣

客戶提交樣品和測試申請表，測試申請表一般應包括客戶信息，樣品信息，和測試項目的信息；

2）創建任務單

實驗室收到樣品后，由相關的客服人員核對申請表信息及樣品符合情況，在基于RFID技術的紡織樣品檢測系統中創建工作任務單；

3）實驗室接收任務

基于RFID技術的紡織樣品檢測系統實驗室收到工作人物單后，根據任務單的檢測項目把測試分到相關的測試小組；一般商業紡織品實驗室會根據紡織品檢測項目的特點，分為幾個檢測小組，如色牢度組，縮水組，物理性能組，成分分析組，燃燒組，化學測試組等等。這樣的分組也是為了提高檢測效率，相同的測試可以同時安排；

4）進行測試

每個測試小組收到樣品后，根據工作任務單上檢測項目的特點，按照流程進行測試，為了提高基于RFID技術的紡織樣品檢測系統檢測效率，一些標準的檢測過程可以采用流水線的方式進行。

5）結果錄入

當測試完成后，基于RFID技術的紡織樣品檢測系統實驗室檢測員將結果寫在工作任務單或數據單上，再由相關人員將檢測結果錄入基于RFID技術的紡織樣品檢測系統；

6）簽發報告

結果錄入后，由資深人員對檢測結果進行審核，審核后，相關人員將已錄入基于RFID技術的紡織樣品檢測系統的客戶信息，樣品信息，檢測結果和結果判定等內容進行排版，生成最終報告并簽發。

根據以上對第三方紡織品實驗室的流程描述，可以看出工作任務單貫穿整個檢測過程，因此，基于RFID技術的紡織樣品檢測系統，就是要對工作任務單進行管理。通過對工作任務單的管理，從而實現對工作任務單下的紡織樣品進行管理。

4.系統流程設計

根據工作任務單與紡織樣品的關系，基于RFID技術的紡織樣品檢測系統可通過RFID電子標簽與紡織樣品板的一一綁定，實現對樣品板上紡織品在各個節點的流入流出實時跟蹤與管理。

4.1流程圖

以工作任務單為管理目標，以樣品板位管理載體，基于RFID技術的紡織樣品檢測系統的整體流程圖如下：

rfid紡織樣品檢測系統,rfid入庫管理,rfid電子標簽

紡織樣品收樣后，根據任務單生成一個任務單號，工作人員將樣品綁定到樣品板上，同時，將樣品板RFID標簽與任務單號進行綁定，并裝框。裝框后的樣品板將進入到各個檢測科進行檢測，并最終生成檢測結果和報告。

4.2拓?fù)浣Y(jié)構與功能

基于RFID技術的紡織樣品檢測系統在實驗室內的流轉，主要有任務單綁定系統、檢測科入庫系統兩部分構成。基于RFID技術的紡織樣品檢測系統拓?fù)鋱D如下所示：

基于RFID技術的紡織樣品檢測系統拓?fù)鋱D

rfid紡織樣品檢測系統,rfid入庫管理,rfid電子標簽

4.3運作流程

4.3.1任務單綁定

任務單的綁定，主要是將紡織樣品與樣品板的綁定。每個樣本板會預制一個RFID電子標簽，并根據企業的資產編碼規則，將樣品板預先完成RFID標簽的數據寫入。

rfid電子標簽系統,rfid紡織樣品檢測系統,rfid入庫管理

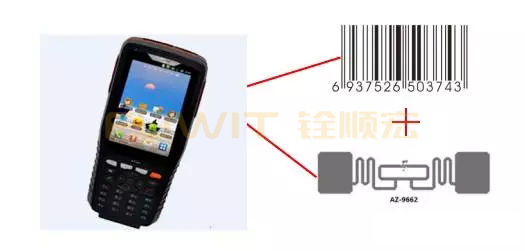

RFID電子標簽與樣品板完成綁定后，即可在基于RFID技術的紡織樣品檢測系統中使用。RFID樣品板首先來到制造紡織樣品的試驗臺。紡織樣品均帶有任務單，任務單上包含有與之關聯的條形碼，通過RFID手持機掃描條形碼和RFID樣品板標簽，將兩者的關聯信息傳送到系統后臺即完成電子標簽綁定系統流程。

rfid手持機,rfid紡織樣品檢測系統,rfid入庫管理

4.3.2檢測科入庫

帶有紡織樣品的樣品板制作完成后，即放入到流轉塑料筐中，被安排運送到各檢測科室，在各實驗室安裝RFID讀出效果，即可在使用入庫流程大幅縮短入庫時間，減少人工作業強度，自動記錄入庫狀態，實現紡織樣品在各個實驗室流轉過程的可視化和可追蹤。

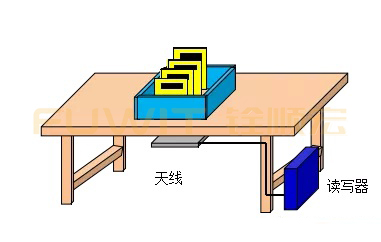

根據檢測科室安裝條件和讀取性能的更優化選擇，各科室的RFID采集點主要有通道式采集點和桌面式采集點兩種方式。

rfid桌面式采集,rfid紡織樣品檢測系統,rfid入庫管理

最終，不論是通過通道式采集點還是桌面式采集點的方式，進入基于RFID技術的紡織樣品檢測系統各檢測科的紡織樣品板信息將被批量讀取并上傳到后臺系統，完成樣品的入庫流程。

4.4應用成效

基于RFID技術的紡織品樣品檢測管理系統，可達到服裝檢測機構對紡織品樣品管理的預期，實現項目目標，主要表現如下：

1）利用RFID技術可一次性讀入大量RFID標簽，從而省去了人工錄入的繁瑣工作量，大大節省了人工成本，提高了工作效率；

2）通過庫位RFID標簽和樣品RFID標簽可及時記錄樣品的變動信息（種類、位置、名稱、數量等），減少錄入樣品時的人為錯誤，提高了入、出、移、盤庫等操作的精確率；

3）由于基于RFID技術的紡織樣品檢測系統入庫等作業的可靠性提高，避免了許多不合理訂單，大大提高了供貨配給的運轉周期；

4）采用RFID射頻技術能大大提高揀選和分發過程的效率與準確率，并加快配送的速度；

5）可視化的樣品狀態追蹤，可為檢測機構制定合理的檢測計劃提供科學的依據。

5.關鍵硬件設備選型

紡織樣品檢測實驗室通過RFID技術進行數據的采集和日常業務的管理，建立紡織樣品檢測RFID管理平臺，實現了紡織樣品出入檢測科的效率，減少出差率，優化業務流程，降低操作人員勞動強度，減少實驗室總體運營成本的目標。本系統中，RFID數據采集的速度和準確性至關重要，其關鍵硬件在于檢測科室部署的固定式RFID采集設備。

固定式RFID采集設備主要是部署在各檢測科室的進出口或特定的區域，需要對進出的樣品板標簽信息進行批量快速準確的采集。

5.1RFID讀寫器

ercury6(M6) 超高頻RFID讀寫器內部裝有 ThingMagic 企業級MercuryOS嵌入式操作系統，提供強有力的軟件支持。是全球唯—一款帶有WIFI功能的，小型的高性能4天線端口，多協議RFID讀寫器，可以很好的適應室內或室外的環境安裝要求。M6e RFID讀寫器是基于 Mercury6e 超高頻RFID讀寫模塊研發的，可以支持以太網供電模式(PoE)和WiFi(選配)模式與上位機進行通訊，是一款便于安裝，靈活部署的讀寫器。全新的M6e可以從容靈活地滿足室內外的任何環境應用。

RFID讀寫器,RFID工業讀寫器,超高頻RFID讀寫器

5.2RFID讀寫器

銓順宏 FU-M6-A-W 是一款以ThingMagic優異的M6e-A模組為核心集成的工業級的四通道固定式讀寫器 WIFI 版。采用優質鈑金外殼，提供4路 TNC天線接口，支持4路獨立天線，提供工業專用的通信及電源接口，外觀小巧，安裝便捷。IP56防護等級適應各類工業和商業環境使用，滿足高低溫惡劣工作環境。

廣泛適應于醫療、酒店洗滌、智慧倉儲、新零售等各類工業和商業環境下使用。

RFID讀寫器,RFID固定式讀寫器,工業RFID讀寫器

5.3RFID打印機

超高頻RFID條碼打印機，擁有更高效的發卡效率，同時更簡便的操作，可幫助客戶在較短的時間內實現大批量標簽的初始化過程。同時，可在標簽表面打印條碼等其他目視化信息，使標簽具備RFID功能的同時，與條碼系統具備良好的兼容性。

RFID打印機,超高頻 RFID 條碼打印機,RFID標簽打印

*RFID打印機功能演示視頻，請點擊：https://v.youku.com/v_show/id_XNDYwMDE1NDU1Mg==.html
https://v.youku.com/v_show/id_XNDExNjA3NTA1Ng==.html

產品特點

1）HEAT™（Heating Equilibrium Adaptive Tuning）智能熱均衡控制技術是針對整個打印過程精細化管控；

2）超高頻RFID打印機綜合加熱效率提升到30%以上，降低能耗，綠色環保，同時因高熱狀態的時間下降，打印頭壽命得以提升。

3）精準定位，可讀寫12毫米嵌體間距（inlay間距）的標簽，目前市面上支持最-小嵌體間距標簽讀寫的打印機。采用先打印后讀寫校驗標簽的天線設計，100%不良標簽檢測率，確保業務管理的準確性。

4）一鍵式標簽天線定位和首張標簽打印功能，操作簡單，高-效便利，使用成本降到更低。關鍵傳動部件采用金屬軸承設計，精工細作精益求精，保護你的打印機內部免受長期摩擦發生變形，成就一款穩定、耐用的產品。

5.4RFID手持機

銓順宏 W6100 RFID智能手持機是一款基于安卓系統開發，集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一體的便攜式智能數據采集設備；界面友好，操作簡便，集成 ThingMagic 高性能模組，具備高效盤點、遠程掃描、精準讀取等優勢；

適應于倉儲物流、珠寶門店、檔案圖書等多場景應用。

RFID手持機,RFID庫存盤點,超高頻RFID手持機

*RFID手持機密集檔案讀取演示視頻，請點擊：https://v.qq.com/x/page/i0969wfsv2g.html

產品特點

1）簡約機身設計、高清大屏顯示采用簡約機身設計，打在一塊康寧大猩猩 5.5 寸 IPS 高清顯示屏。1440*720 的品目分辨率，邊角圓弧設計，兼顧著舒適的握持手感和機器本身的耐摔性。

2）強大快充以及 WiFi 漫游功能配備 9000mAh 聚合物鋰電池可選，續航持久，同時支持快速充電功能，單次充電時長更短。以及強大 WiFi 漫游功能，可實現 Wifi 熱點無縫切換，保持不間斷的網絡連接體驗。

3）卓-越的 RFID 讀寫功能、多標簽遠距離讀寫采用全向螺旋天線配合專業掃描手柄以及盾牌，支持超高頻單標簽和多標簽讀取，距離更遠、效率更快、整機性能更加穩定有效識讀距離可高達 20m。
