【摘要】 根據本系列上一篇的倉儲簡介，我們已經知道在倉儲管理中會遇到四大場景：出入庫場景、分揀場景、盤點場景以及貨物跟蹤定位場景。本篇將主要介紹設計IOT+RFID解決方案，以實現倉儲管理中的出入庫業務。





出入庫場景說明





1.1    場景描述及對比

出入庫管理，即通過現代數字化技術完成對倉庫貨物出庫、入庫的有效識別、監控以及貨單貨物核對等。

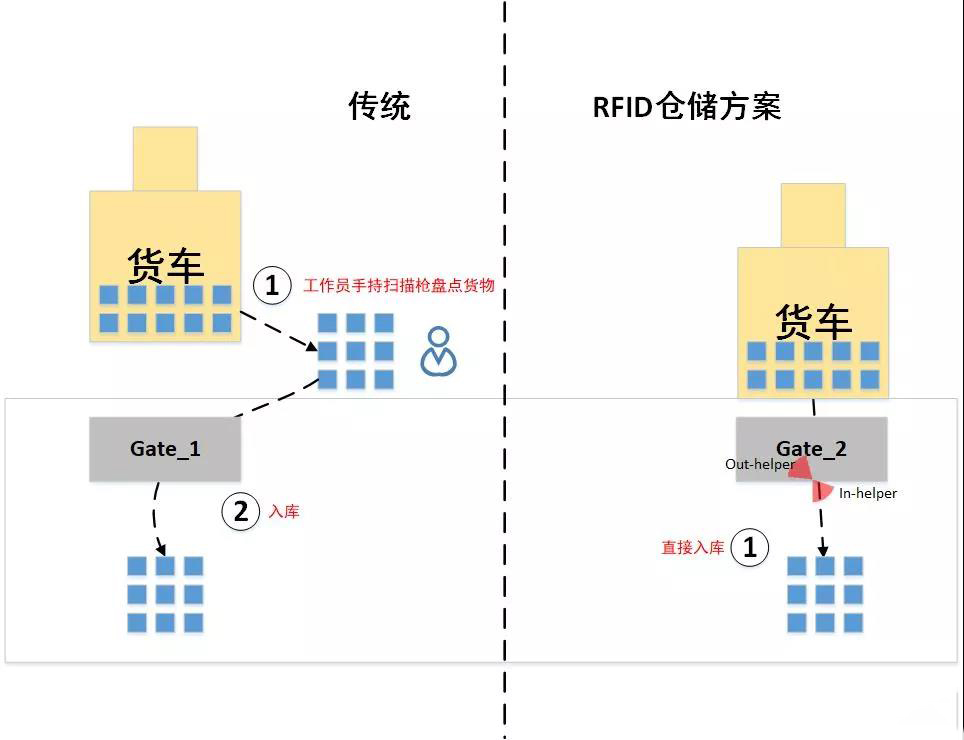

一般場景下，貨車裝載需要管理的貨物到達倉庫門口，傳統入庫方案和RFID方案流程對比如下圖：









傳統方案，貨車到達庫門后，需要原地卸貨，管理員手持掃描槍進行貨物的面單識別，將貨物進行對比核對后，才開始進行入庫操作，大約持續x小時級別的時間。



而RFID方案下，部署完成后，直接進行卸貨，入庫。入庫完成即可自動核對，省去了卸貨盤點及人工掃描的步驟。



1.2 RFID方案端側部署設計

在RFID端側技術下，無線射頻能解決RFID標簽的激勵和信號識別，但核心的問題在于如何完成完成的貨物的進出方向判斷。



無線射頻是發散性的，其天線激發信號可以抽象為扇形，在天線覆蓋的扇形范圍內，RFID標簽都可能會被激發識別。但是僅靠一個扇形，是無法產生“方向”感，從任何一個方向進入扇形覆蓋范圍內都會被識別，也就無法完成貨物從庫門進入還是離開的識別，只能知道貨物在庫門周圍被識別過。



根據兩點確定一條直線的理論，我們通過在庫門里外分別部署一個無線射頻識別器來解決貨物識別方向判斷問題。



可以理解地，若一個貼有RFID標簽的貨物先被庫門外側helper激勵，再被內側helper激勵，我們認為該貨物在這一短時間內是進行了入庫操作；若貨物先被庫門內側helper激勵，再被外側helper激勵，認為是進行出庫操作。

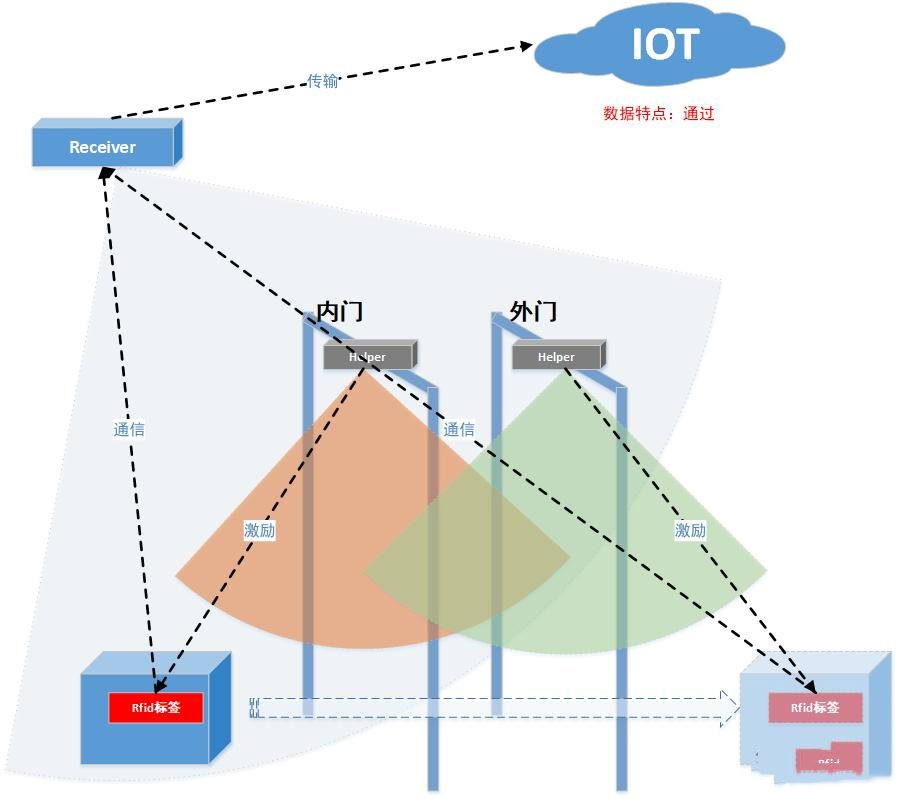

如下端側部署架構示意圖所示：











在華為RFID收發分離技術下，需要在庫門或者通道內側和外側分別部署helper設備，用于激勵RFID標簽。



在更大范圍外部署receiver設備，負責接收RFID標簽激勵后的信號，從而識別和獲取有用信息。





出入庫場景難點





2.1 數據量大

RFID設備發射無線電波激勵標簽，在指定頻段下有強度的區別。為了覆蓋更大的識別范圍，一般射頻的強度都會適當提高，保證激發足夠次數RFID標簽，冗余標簽的掃描，提高準確率。因此在貨物通過的過程中，標簽感應的信號次數是很大的。



一般倉儲場景是解決人工效率的問題，同時識別的貨物會很多，標簽會很多，因此數據量會成倍增加。



2.2 數據清洗與分析

出入庫管理在設備側的真實模型是，RFID標簽在某時刻被helper掃描，而我們業務關注的其實是貨物在某時刻被庫門識別。RFID標簽數據需要被轉換為貨物數據，helper標識需要被轉換為關聯helper的設施，如出入庫空門。



另一方面，如上圖所示，貨物完整的出庫/入庫，是由多條RFID掃描事件分析出來的，需要由InHelper掃到，最終被OutHelper掃到，產生穩定的狀態變換才能分析出。并且實際情況下，Inhelper和OutHelper會有交叉覆蓋范圍，其狀態變換并不是線性的，需要較復雜的分析算法實現出入狀態變換。



最后，當并行有多個庫門時，門與門之間甚至?xí)霈F(xiàn)相互干擾掃描的情況，同一個貨物標簽會被1號門和2號門掃到，容易判斷出多門進出的異常事件數據。





如何使用IOT平臺解決





3.1設備接入服務

解決RECEIVER接入平臺，利用海量數據上行，高并發的能力，解決大量數據上傳的問題，實現數據實時上傳，以便后續分析模塊使用。



3.2數據分析服務

快速對接設備接入服務，能天然獲取設備的數據并進行有效分析。



可利用資產建模模塊，完成設備數據的清洗和轉換；利用實時流分析作業完成RFID數據的過濾、去噪、狀態推理，實現出入分析，產生事件數據。且實時流分析作業能支持各種輸出組件的對接，如DIS數據接入服務（kafka）、如SMN消息推送服務（可推送短信、郵件）等。



除此之外，數據分析服務能提供諸如實時分析、離線分析的能力，幫助用戶完成物聯網數據的基本統計和大數據分析能力，如倉庫庫門每日出入貨物總數等報表等。





方案構架設計





總體端側架構應該如下圖：









 整體架構如下圖所示：











設備側組網完成后，helper激勵覆蓋范圍內的貨物標簽，receiver設備負責采集場內RFID標簽激勵后產生的信號，并通過串口連接工控機。工控機上使用配套程序并集成IOT Device SDK，將RFID信號由16進制報文轉換為json后連接IOT平臺設備接入服務，并上報數據。



IOT平臺層，設備接入服務負責設備的計入和管理，接收設備數據；數據分析服務進行數據轉換和分析。



數據分析服務可以將原始數據分析為事件數據傳入DIS服務等消息中間件，上層應用消費事件數據完成對應業務。





結語





以上便是基于RFID+IOT技術下，對倉儲管理中出入庫場景進行的分析和設計，接下來會詳細介紹如何使用IOT技術進行接入、建模、算法分析以實現數據清洗和事件分析。
