1. 應用背景

醫院需求分析在醫療體制不斷完善的今天，醫院的信息化程度已經大大提高，現在的大型醫院都已經用上了醫院信息系統(HIS)，它是醫院管理同現代軟件技術、網絡技術相結合的產物。應用HIS系統后，確實方便了群眾就醫，也提高醫療服務水平和醫院管理水平。但是，目前的HIS系統并不能解決所有問題。例如婦產科的嬰兒防盜管理、母嬰配對識別管理、特殊病人實時定位管理、檔案電子標簽化管理、 醫療設備自動識別管理等，都是醫院信息系統難以勝任的功能。

智慧醫療是智慧城市的一個重要組成部分，是綜合應用物聯網、數據融合傳輸交換、高精度定位等技術，通過信息技術將醫療基礎設施與IT基礎設施進行融合，以“智慧醫療”為核心，跨越原有醫療系統的時空限制，并在此基礎上進行智能決策，實現醫療服務最優化的醫療體系。

智慧醫療是將個體、器械、機構整合為一個整體，將病患人員、醫務人員緊密聯系起來，實現業務協同，增加社會、醫院、個人的三重效益。

隨看藍牙AOA室內高精度定位技術的發展及在各個領域的成功應用，在醫療行業的應用優勢也顯現出來。以藍牙AOA技術為核心，建立智慧醫療系統，提高醫院現代化水平，更加方便人們就醫、方便醫院管理具有重要意義。

2. 技術簡介

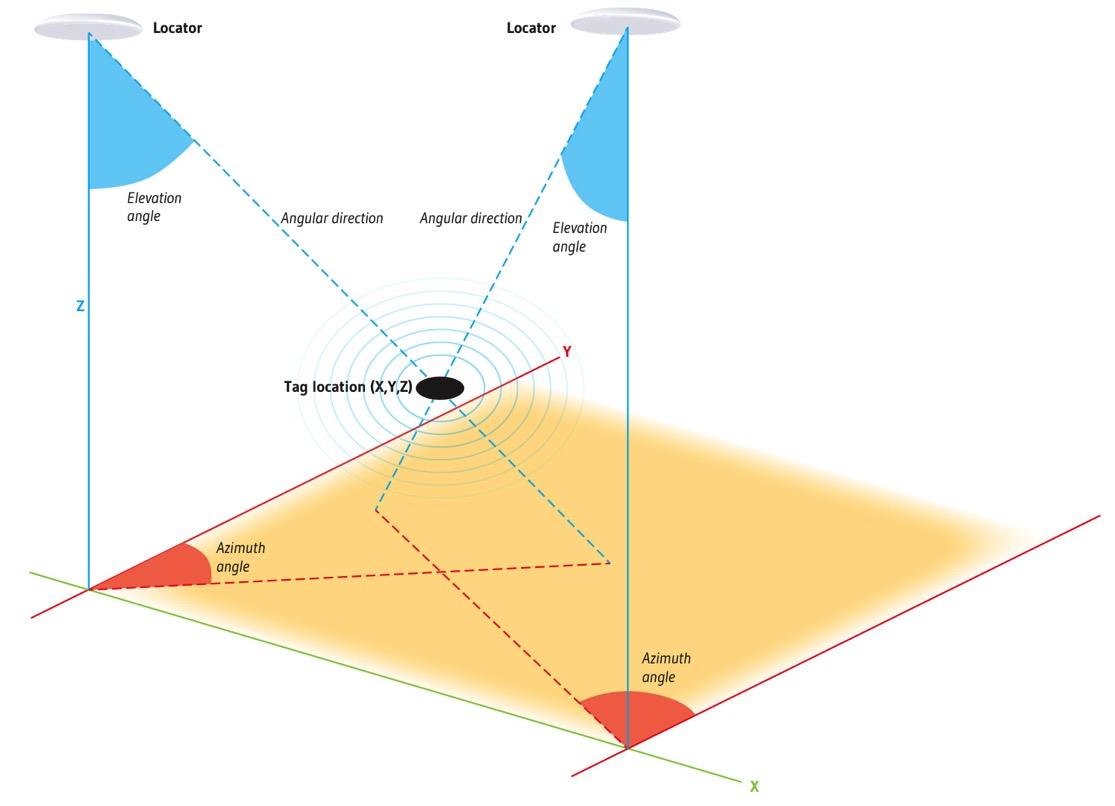

藍牙AOA定位是一種厘米級別的室內定位技術，對藍牙定位在原有的rssi（信號強度）的基礎上，使用先進的到達角(AOA)算法和標準的藍牙低功耗(BLE)技術。即使在最苛刻的環境，也能為客戶提供實時高精度的定位。

藍牙AOA技術相較于當年廣為人熟知的UWB技術，不僅同樣具有亞米級高精度定位優勢，同時其兼具靈活性、高并發、低成本、低功耗、高兼容等技術特性，可以有效解決實際應用中面臨的人、車、物、料等大規模定位標簽應用帶來的高成本問題；另外，藍牙作為手機等智能終端的標配，為實現室內高精度定位從B端向C端的快速滲透提供了絕佳的技術端口，促進智慧醫療的快速、規?；瘧?yīng)用。

3. 解決方案

采用藍牙AOA高精度定位技術，采取為醫護人員/病人佩戴定位標簽的形式，通過獲取病人、醫護人員和高價值醫療設備的實時位置數據及歷史數據，能大量節省尋找人員或者設備的時間，同時還可以通過觀紊病人的位置和分析他們的行為模式創建針對每個病人的個性化的安全概況和護理計劃，減低醫護人員的芳動強度，提高工作效率，并可防止高價值設備的丟失。藍牙AOA高精度定位技術定位精度最高可到250px，并通過實時定位的現代化信息智能監管系統，能夠及時處理應急情況，為他人的生命健康安全和日常生活提供有力保障。

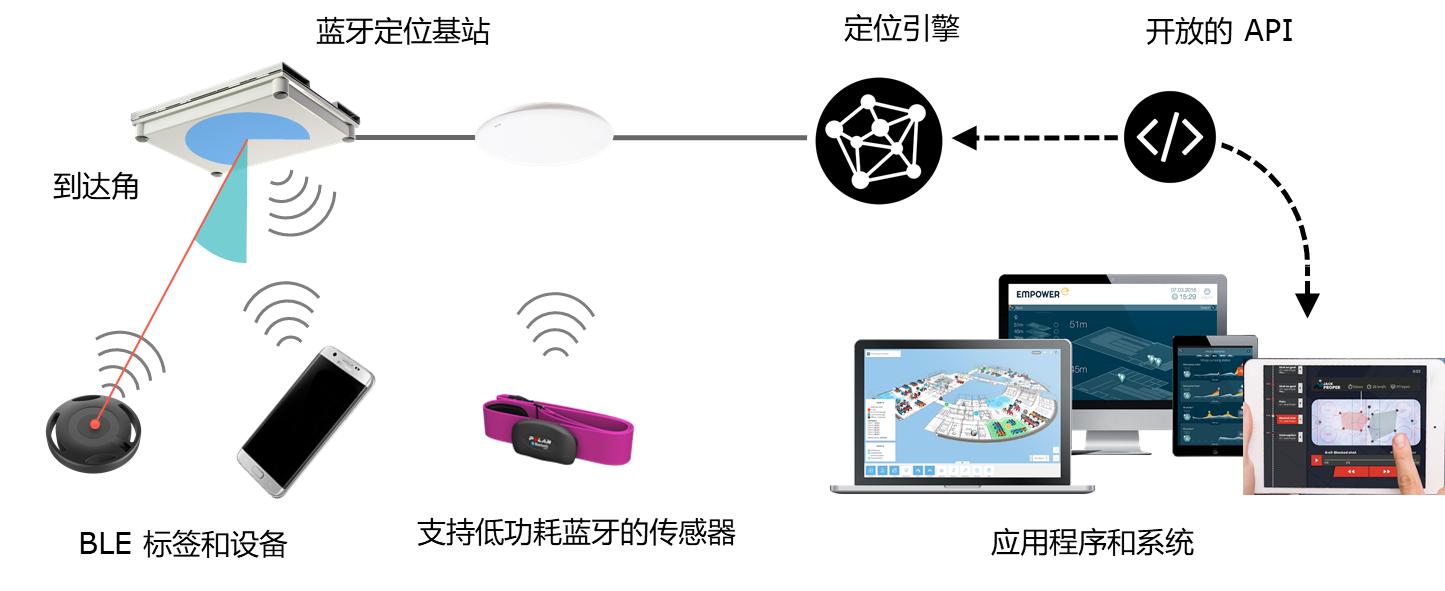

3.1系統基本架構：

? 藍牙標簽或支持低功耗藍牙的設備，將作為最重要的數據載體，用于標識被管理目標的身份；

? 定位基站用于向藍牙標簽發送和接收數據信息；

? 定位引擎包含定位算法，通過與基站通訊，解析被定位目標的位置信息；

? 應用程序和系統通過API，獲取定位引擎解析后的目標位置信息，結合相應的業務邏輯，完成特定的功能。

在醫院中安裝一定數量的定位基站，具體位置根據現場情況而定，以滿足區域定位為準。

向有關人員/資產統一配發定位標簽。人員使用腕帶式和工牌式定位標簽，資產可使用匹配的資產定位標簽。

每個定位標簽具有唯一性，標識號對應人員或資產的基本信息，且這些內容均可初始化到系統數據庫中。

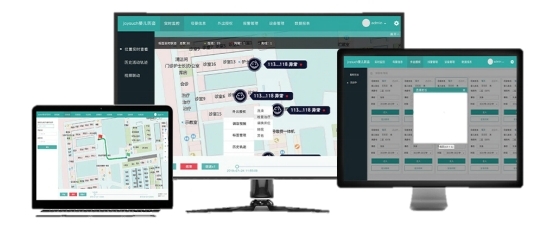

當佩戴有定位標簽的定位目標進入定位區域時，將立即被系統識別并進行定位跟蹤，實時記錄目標的位置信息和運動軌跡，并將其通過的路段、時間等信息傳輸至安全監控中心記錄。管理員可在應用平臺上獲取人員/資產的基本信息、位置信息等，信息內容也可在多樣移動終端顯示，實現遠程管理。

可與視頻等監控系統聯動。若發生異常情況，可及時調動相應位置的監控視頻了解現場情況，以及時采取相應措施。

3.2系統功能

3.2.1智能導診服務

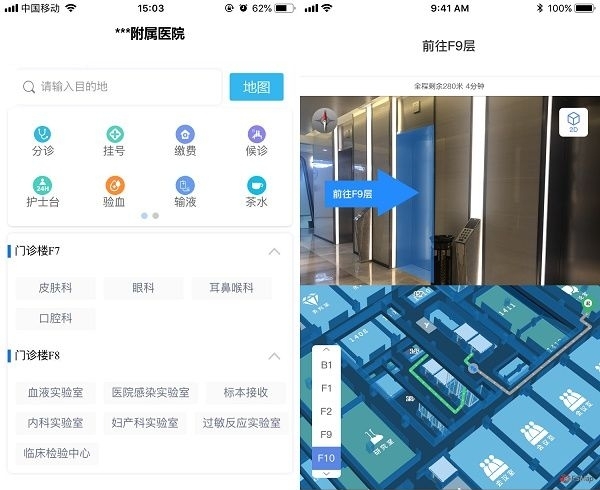

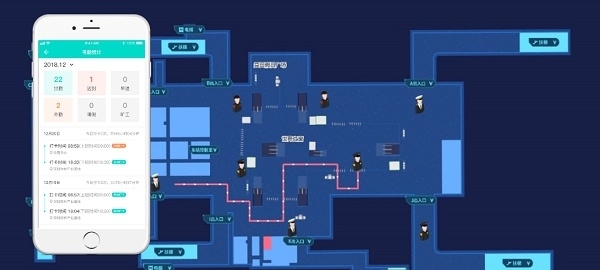

就診人員可通過移動設備實時感知當前所處位置與周邊環境信息，可為其提供基于當前位置與任意目的地的路徑規劃與實時導航服務，同時支持基于醫院實時客流的智能導診服務，錯峰就診，資源合理分配，大大提高就診人員的就診效率。

?

3.2.2智能人員管理

基于可佩戴的定位標簽實現對醫院內醫護人員、住院人員、安保人員的實時位置感知，可對重癥患者進行安全活動區域設置和監管，超出安全范圍系統產生報警，告知相關人員進行救助，大大提高患者的安全系數。同時基于醫護人員、安保人員的實時位置數據實現緊急事件的人員快速調度響應，提高處置效率。系統支持針對醫護人員的歷史軌跡、在崗時間等維度的智能考核分析。

3.2.3設備管理

對醫院的重要醫療設備進行定位標簽綁定，可實現設備實時位置的追跟蹤與監管，當有緊急救援事件時，醫護人員可快速定位設備位置，就近調配資源，快速進行救治，實現醫院各種設備資源的高效整合利用。

3.2.4特殊病患管理

基于高精度的藍牙定位技術，精準定位防止患者走失，分級管理、體征監護防意外。經過特殊設計的防拆定位手環，滿足超長待機的要求，強防拆功能，滿足IP67的防水能力，洗澡可佩戴，適合精神病患等特殊人群。

同時，適用于傳染病患者、重癥患者、老年癡呆患者、失能失智患者等特殊病患的智能監護。

 n 能夠及時、準確的將各個病區的特殊病患動態情況反轉到系統后臺，便于醫院統一管理；

n 護理人員可隨時掌握可患者的實時狀態，發生異常情況系統實時告警，大大緩解醫護工作壓力

n 當病人進入非安全地帶、逃跑、呼救等緊急情況發生時，后臺會發生警報，醫護人員可根據位置信息第一時間趕到事發地，大大提高處置效率。

3.2.5母嬰安全管理

基于藍牙AOA高精度定位系統，可對嬰兒提供全天候不間斷的監護，實時定位嬰兒位置，方便醫院對新生兒進行智能高效安全的管理；病區公共走道、所有病房內，各個出入口及其他重要區域三重監控防護，無縫覆蓋。嬰兒一旦未經授權離開區域，后臺立即報警；

在關鍵區域（出入口等）設置保障系統，嬰兒一旦未經授權離開某區域，后臺立即告警；當嬰兒腕帶一旦未經授權被剪斷或標簽整體脫離皮膚，系統也會自動告警，有效防止意味出現；醫護人員能隨時掌握嬰兒在產科的分布情況和運動軌跡，并聯動攝像頭；一旦發生意外，后臺告警的同時會觸發周邊攝像頭，聯動一樣安保系統，方便第一時間看到現場情況，進行及時有效處理。

4. 關鍵選型

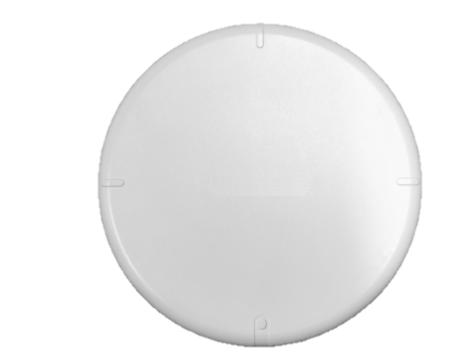

4.1定位基站

FUWIT超遠距離藍牙AOA定位基站是一款室外防水型藍牙高精度定位基站，采用最新的AOA到達角定位技術，與定位引擎和多種藍牙終端一起組成亞米級高精度實時定位系統，單臺基站即可獨立進行高精度定位。

關鍵指標：

無線電傳輸：雙向

信道數量：81個信道（1MHz）同一時間只能有一個

載波頻率：2401 2402…2408 2481 MHz

調制：高斯頻移鍵控GFSK

最大輸出功率：2.5mW

天線：2dBi增益集成印刷貼片天線

天線連接器：N/A

供電方式：48V PoE（以太網供電）

功耗：2W

認證：CE，F(xiàn)CC，IC，日本電波法認證，KC

IP防護等級：IP65（防塵防水）

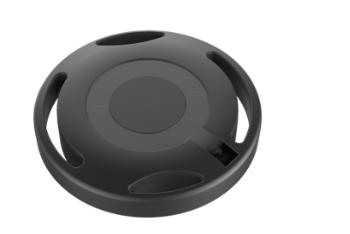

4.2定位標簽1

FUWIT藍牙AOA定位標簽的設計可方便地貼在人或物體上。它重量輕、防水、防震、IP67等級，裝有一個三軸加速計、一個可編程按鈕和一個LED?？煞奖愕膽?yīng)用于各個場景中，并具有良好的可擴展性，利于集成。

關鍵指標：

尺寸：寬： 39毫米，高：9毫米

重量：10克

IP保護等級：IP 67

工作溫度：0攝氏度+60攝氏度

存儲溫度：30攝氏度+70攝氏度

無線電傳輸：雙向

頻道數量：81個通道（1 MHz），但一次只能有一個

載波頻率：2401 2402…2408 2481 MHz

調制：GFSK

最大輸出功率：2.5 mW

天線：集成印刷IFA天線，增益為0dBi

天線接頭：不適用

電源：電池，不可拆卸且不可充電

認證：日本、FCC、IC和韓國

功能：按鈕、LED、加速度傳感器

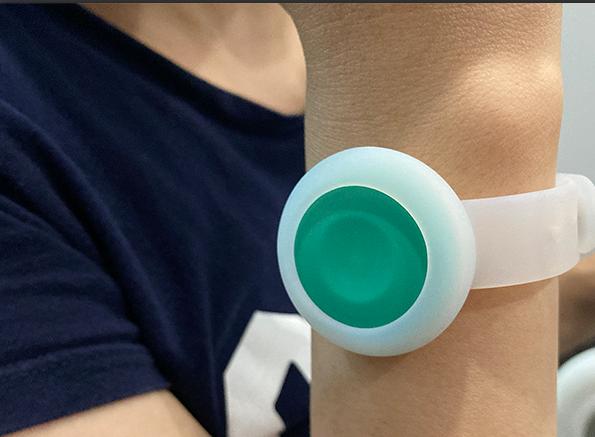

4.3腕帶定位標簽

腕帶定位標簽，由食品級硅膠制成，無毒無味，柔軟有彈性，對皮膚友好，

適合人員佩戴使用。其允許在消毒后重復使用，從而降低了整個項目中的電子標簽成本，更經濟實用。

關鍵指標：

類別：硅膠表帶

尺寸：Φ33mm×9mm

織帶：235×18.7mm

重量：15±0.5克

材料：食品級硅膠

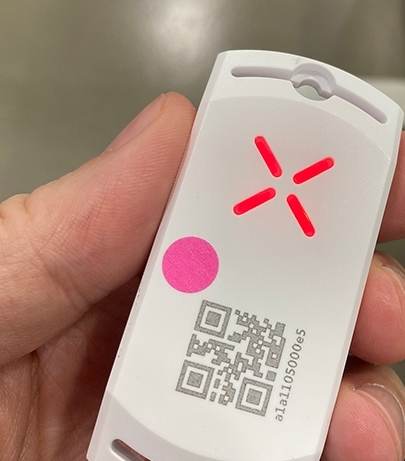

4.4傳感器定位標簽

傳感器定位標簽是一款集成有加速度傳感器的主動式有源電子標簽，專為基于藍牙AOA技術的精準定位系統設計。被定位的目標佩戴或者安裝標簽，就可以通過與之兼容的藍牙AOA系統實現精準定位，同時，其集成加速度傳感器，可以實現定位的同時，實時輸出傳感器三軸加速度數據。

關鍵指標：

類別：安全通訊設備

尺寸：72mm x 32mm x 10mm

重量：20±1克

電池：CR2450紐扣電池（可更換）

電池容量：約550mAh

外殼材料：ABS塑料

工作溫度：-5℃~55℃

工作濕度：25%~90%RH

無線電頻段：2.4GHz ISM頻段

無線電傳輸協議：私有協議或BLE 4.0

發射頻率：2Hz（Default），[0.25,0.5,1,2,3,4,5,9,17,33,50]

發射功率：-6dBm（Default），[-24 ,  -18，-12，-6, 0 , 6]

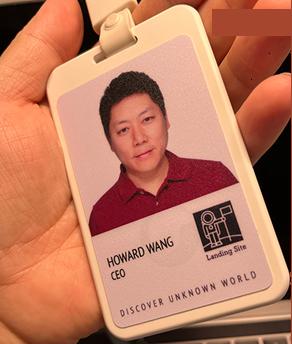

4.5卡片定位標簽

卡片定位標簽是針對基于藍牙技術的室內定位系統專門設計的卡片型電子標簽。人員佩戴它，即可實現對人員的實時精確定位。產品小巧輕薄，最厚處也只有4.4毫米。外殼體接觸處采用超聲波技術焊接，防水防塵等級高達IP65。內置550mAh鋰電池，續航時間可達2-3年，支持近距離無線充電。

本產品還集成了ISO14443的NFC智能卡，兼容大部分門禁系統或消費卡系統，實現真正的定位、門禁、消費一卡通。

關鍵指標：

類別：安全通訊設備

尺寸：102.6mm x 63mm x 4.4mm

重量：22±1克

電池：鋰錳電池

電池容量：550mAh

外殼材料：ABS工程塑料

工作溫度：-5℃~55℃

工作濕度：25%~90%RH

無線電頻段：2.4GHz ISM頻段

無線電傳輸協議：藍牙BLE 4.0

發射頻率：2Hz（默認），[0.25,0.5,1,2,3,4,5,9,17,33,50]

發射功率：-6dBm（默認），[-24 ,  -18，-12，-6, 0 , 6]

關于銓順宏

深圳市銓順宏科技有限公司，專注于物聯網行業領域無線射頻技術的硬件產品，以RFID和GNSS 為核心技術的產品和應用，從設備研發、解決方案和市場銷售，產品廣泛應用于物聯網技術在智能化倉儲物流、智能電力資產管理、檔案信息化管理、智能制造信息化、醫療信息化和無人機機器人物聯網集成應用等行業細分領域。

始終堅持以“設備+解決方案+服務”為一體的商業模式，以技術服務應用，技術與應用有效融合，并依托品牌及技術的優勢，結合豐富的物聯網行業技術服務經驗，從方案咨詢、產品選型，到方案設計和系統平臺支持，為用戶提供易于操作且穩定性高，具差異化、具創新的綜合性技術服務。

了解更多RFID產品及解決方案，銓順宏咨詢熱線：400-8331-258，或訪問公司官方網站（http://taishans.cn.cn）
注：圖片內容來源于網絡，侵刪
