一、項目背景

信息化的建筑工地管理急需現代化管理手段的介入，實現對建筑工地人員考勤的自動化、實時性、精準的采集，為領導者對工地現場實現更科學的管理。RFID無線射頻識別技術最早起源于二次世界大戰，發展至今已有幾十年的歷史，近年來由于WEL-MART的大力推廣，RFID的應用更加的廣泛和多元化，且應用也越來越成熟，特別是UHF RFID技術，讀取距離遠，標簽更小型化，成本更低，識別速度快，多標簽識別能力強的特點被廣泛應用在倉儲、交通、資產、人員管理等各個領域。成功的為企業節省大量的人力和時間，提高運作效益，降低運營成本，使其漸漸成為無線自動識別應用上的主流技術。

隨著城市的快速發展，高效信息化的工地建筑需求越來越迫切，而在復雜且快節奏的工地建筑環境中，對人員考勤的管理尤其重要。而建筑工地的人員考勤有一定的特殊性：一是人流量大；二是大部分工人的文化水平較低；三是工作人員變動頻率較快。所以，建筑工地出入口人員考勤系統有特殊的要求：首先是大容量，其次是操作要方便，最后是系統更新程序應簡單快捷。建筑工地人員上班時間不固定，工作周期也不固定，過于復雜的考勤過程工人不理解也不太容易接受。同時信息統計困難，建筑工地工作時間、施工周期的不確定性，給后期的考勤信息統計工作帶來很多困難。

傳統的工地管理模式依靠手工記錄，對人員的管理工作繁瑣復雜，管理強度大，同時容易出現紕漏，數據登記不準確，且查詢難度大，管理者無法快速準確的掌握工地人員的出勤時間，管理難度大，成本高。

本方案將基于UHF RFID技術，提出一套適合于建筑工地人員自動化考勤管理系統，幫助管理企業實現對人員考勤的自動化、實時精準管理。

二、項目系統

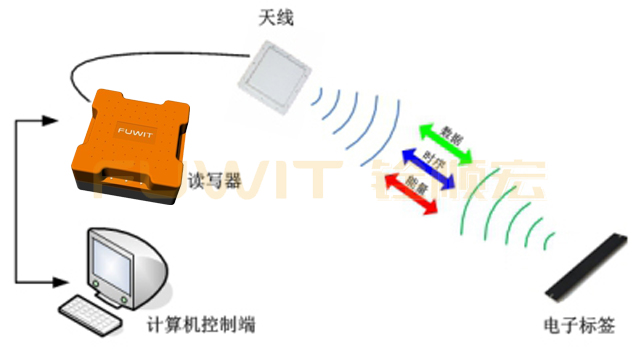

超高頻RFID系統利用雷達反射原理，讀寫器通過天線向電子標簽發出微波查詢信號，電子標簽被讀寫器微波能量激活，接受到微波信號后應答并發出帶有標簽數據信息的回波信號。射頻識別技術的基本特點是采用無線電技術實現對靜止的或移動的物體進行識別，達到確定待識別物體的身份、提取待識別物體的特征信息（或標識信息）的目的。 通過射頻識別系統采集到的待識別物體的特征信息通常情況下先由中間軟件進行處理，或直接將采集到的識別信息通過計算機信息處理技術（如數據庫技術等）及計算機網絡技術（Intranet & Internet技術）實現信息的融合、共享、遠距離傳送等直接服務于有關的業務應用系統（如：人員管理、門禁系統、物品/資產追蹤、倉儲/物流管理，等等）。

三、項目系統設計

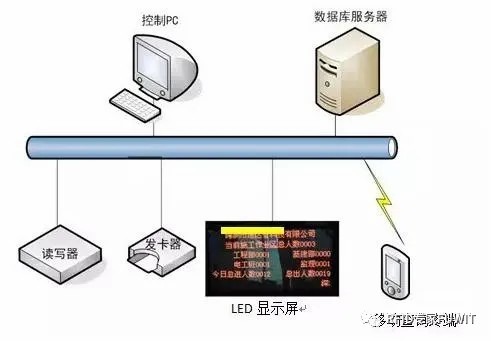

3.1系統總體設計圖

在施工現場進出通道安裝超高頻RFID讀卡器，施工作業人員安全帽內粘貼不干膠式RFID無源電子標簽，戴安全帽進出通道時自動完成簽到或簽退。系統主要軟硬件包括：RFID讀卡器，RFID桌面發卡器， RFID電子標簽若干，管理軟件1套，網線等輔材若干。超高頻RFID技術具有能一次性讀取多個標簽、穿透性強、可多次讀寫、數據的記憶容量大，無源電子標簽成本低，體積小，使用方便，可靠性和壽命高等特點。

3.2標簽安裝

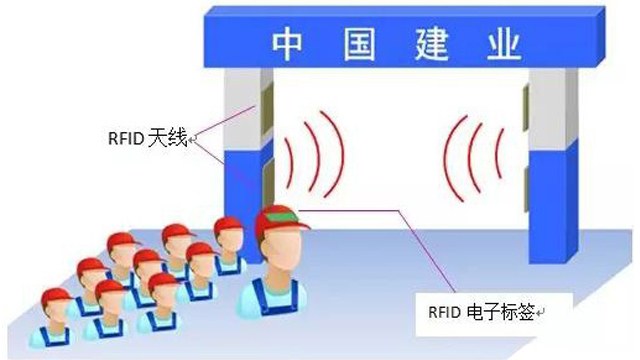

在本系統中，進出工地的工人必須佩戴安全帽，因此，安全帽可以作為本系統中的一個媒介，通過將寫有工人身份信息的電子標簽與安全帽進行綁定，工人戴安全帽進出裝有RFID識別系統的門禁通道，即可完成對考勤人員身份的識別。

3.3門禁通道 在進出建筑工地的大門安裝RFID識別設備，當戴有安全帽的工人通過時，通過對安全帽上綁定的電子標簽的識別，從而實現對考勤人員身份的識別。在本系統設計中，關鍵在于門禁通道處多人進出的同時識別，尤其是對于較寬的大門，在考勤高峰時，人流量大，設備需具備多標簽不漏讀的能力。

3.4顯示系統

LED顯示屏，顯示實時的各工種進出人數(如果有寫入具體人員信息可以顯示人員信息)，同時，管理人員可通過APP或者微信公眾號方便的進行查看實時的人員考勤狀況。

四、系統架構流程

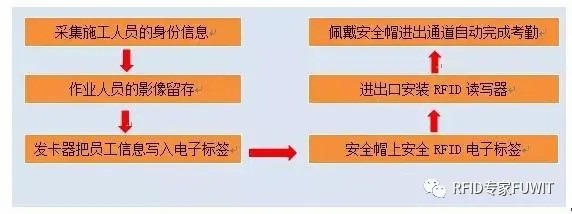

建筑工人和工程方簽訂勞務合同，工程方對工人進行必要的崗前培訓，采集人員照片，在讀寫器管理系統中建立檔案(姓名、身份證號碼、電子照片等)，分配RFID標簽，在施工作業人員安全帽內粘貼不干膠式RFID無源電子標簽。作業人員佩戴安全帽進出通道時固定讀卡器自動識別電子標簽，完成簽到或簽退。

4.1 標簽初始化

RFID空白標簽本身并不代表任何一件事物，所以RFID應用系統的首要任務就是要將具有唯 一ID號的RFID標簽與實際的每件貨物一一關聯，將標簽的ID身份與人員的身份綁定起來，使得每一個人員也相應有了自己的唯一身份

4.2考勤信息管理

通過RFID技術，系統能及時采集人員進出工地現場數據，使其數據及時，準確無誤?？尚纬苫究记谛畔⒌墓芾恚⒛軐记诒淼牟樵?。

4.3安全預警

對無卡人員非法的進入，系統自動進行預警。同時，對從業人員，單位進行獎懲情況記錄，對安全事故進行分類登記，并對其查詢統計。對超出系統設定的違規次數進行警示。嚴重者可進入黑名單。

4.4相關權限分配

建筑工地，可分配辦理建筑人員卡的權限，可通過管理系統對建筑人員進行發電子標簽，掛失等操作；施工人員，必須到指定的管理處辦理電子標簽，進行身份登記等資料備份。

4.5考勤規則管理

各個不同的企業可以根據自己的具體情況和制度設置相應的考勤規則，在基本規則表添加數據，修改基本規則表。設置基本的上下班時間和刷卡次數，還有相應的遲到、早退、加班等規則。

4.6統計查詢

根據產生的用工記錄、工資發放記錄、考勤記錄，培訓記錄，安全事故記錄，獎懲記錄，用餐記錄、進行考勤查詢、事故查詢、培訓查詢等數據為項目管理層提供有效的管理手段和各種項目管理報表。

五、系統設備選型

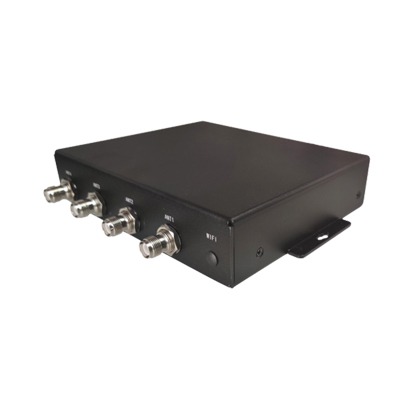

5.1 固定式RFID讀寫器 固定式讀寫器主要是部署在建筑工地進出口處，完成對進出建筑工人身份信息的采集。

FU-M6-A 超高頻RFID讀寫器是一款以ThingMagic優異的M6e-A模組為核心集成的工業級的四通道固定式RFID讀寫器。固定式RFID讀寫器采用優質鈑金外殼，提供4路 TNC天線接口，支持4路獨立天線，提供工業專用的通信及電源接口，外觀小巧，安裝便捷。RFID讀寫器IP56防護等級適應各類工業和商業環境使用，滿足高低溫惡劣工作環境。

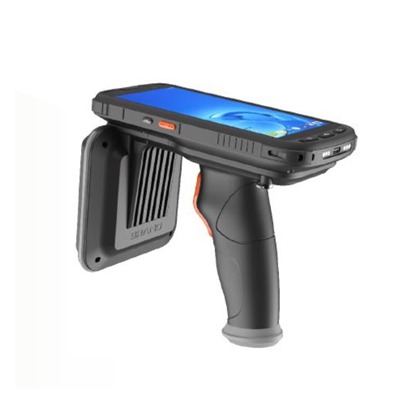

5.2 RFID移動手持終端

銓順宏 W6100 RFID手持機是一款基于安卓系統開發，集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一體的便攜式智能數據采集設備，界面友好，操作簡便，集 成 ThingMagic 高性能模組，具備高效盤點、遠程掃描、精準讀取等優勢，適應于倉儲物流、智能門店、檔案圖書等多場景應用。

本系統中，移動采集終端可作為流動的采集設備，可靈活的完成建筑工地中需要手動處理的一些日常業務。

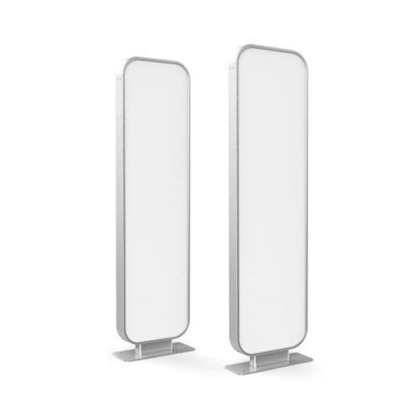

5.3 RFID門禁



FU-TD04 超高頻RFID門禁系統支持EPC C1 G2（ISO18000-6C）協議，支持服務器模式實現多通道控制功能，內部集成高增益天線組、基于ThingMagic的高速讀寫器及控制模組，擁有高速讀取≥300標簽性能和良好的讀取區域控制能力，提供標準網絡接口和WIFI，方便連接系統平臺。產品適用于各物流倉儲、圖書檔案、人員考勤管理、鞋服門店以及重要資產管理。
