方案背景及目標：

    隨著智能技術的不斷發展，礦山生產模式不斷更新，綠色、生態、智能逐漸成為礦業的追求。礦業智能化、無人化對于礦山來說非常重要，不僅可以帶來生產能力的提高，還可以幫助降低資本投入和生產成本，提升安全保障。因此，發展智能化、無人化采礦技術，革新礦山開采模式、減少井下工作人員，是未來全球礦業的必由之路。

    智能礦山建設和應用針對井下人員采用UWB技術，定位精度不大于0.3m（最大靜態定位誤差），實現井下人員和車輛的考勤、定位、報警、軌跡等信息的實時監測、歷史追溯與查詢分析，有效提升礦井人員的調度指揮和應急管理。

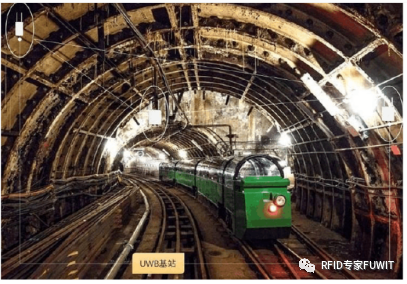

礦山UWB系統簡介：

3.2系統設計目標

3.3系統流程

    礦山人員定位（管理系統是由地面監控中心主計算機在系統軟件支持下，通過數據傳輸接口和沿巷道鋪設的通訊光/電纜，定位對安裝的UWB定位基站進行數據巡檢和信息采集，定位基站將自動采集有效識別距離內的UWB定位標簽的細信息，并根據系統指令，通過傳輸網絡將相關數據傳送至后臺。數據信息經分析處理后，將人員動態分布在主計算機界面中心得以實時反映，從而實現安全狀態在礦井?dāng)?shù)字化管理中的應用。

    ● 遵循“統一發卡、統一裝備、統一管理”的原則，將UWB標簽視為必要裝備，按準許上崗人員實現“一人一卡”制。

    ● 根據礦井檢測需求，在坑道、作業面等地點安裝具有進出方向、時間識別能力的定位基站，并通過光纖數據傳輸接口相互連接為高速工業以太網，從而構成完整通訊線路。

    ● 礦井生產單位輸入工作人員相關信息后，向工作人員頒發UWB標簽卡。

    ● 系統記錄該UWB標簽卡相應人員的基本信息，包括姓名、年齡、性別、所屬班組、所屬工種、職務、本人照片、有效期等基本信息。

    ● 進入坑道的工作人員必須隨身定位標簽，當持卡人員經過設置定位基站的地點時被系統識別，系統將讀取該標簽號信息，通過系統傳輸網絡，將工作人員通過的路段、時間、坐標信息等資料傳輸?shù)降孛姹O(jiān)控中心進行數據管理，并可同時在地理信息大屏幕墻上出現提示信息，顯示通過人員的姓名。對進入電子圍欄區域的工作人員，系統將自動報警，安全監控中心值班人員接到報警信號，立即執行相關安全工作管理程序。

    ● 生產單位可根據生產計劃，對該標簽卡進行授權管理。授權范圍包括：該員工可以準入的坑道或作業面。為防止無關人員和非法人員進入坑道或作業面，系統設置該卡準入坑道或作業面時的失效管理模塊及卡的失效、報失等。

    ● 坑道一旦發生安全事故，監控中心在第一時間內可以知道被困人員的基本情況，救險隊使用接受裝置，在10-30米的范圍內方便探測遇險人員的位置，便于救護工作的安全和高效運作，便于事故救助工作的開展。

3.4系統功能

 ● 實時人員動態顯示

    任一時間查詢并顯示某個地點的人數、分布情況及身份。

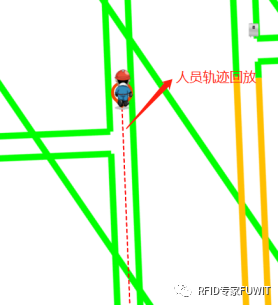

    查詢一個或多個人員現在的實際位置、活動軌跡。

    記錄有關人員在任一地點的到/離時間和總工作時間等一系列信息，可以督促和落實重要巡查人員是否按時、到點的進行實地查看，或進行各項數據的檢測和處理，從跟不上盡量杜絕因人為因素而造成的相關事故。

    可對出入井人員進行統計，實現礦井人員考勤記錄，建立并打印人員出入井的各種信息報表，如礦井時間報表、出勤月報表、加班報表、缺勤報表等等，方便管理人員的查詢與管理。

     定位平臺和定位基站可以局域網方式聯網運行，使網上所有終端在使用權限范圍內實現信息多點共享，供多個礦井各部門及領導同時在不同地點共享監測信息、系統綜合分析信息、查詢各類數據報表。

     對于指定的電子圍欄禁區，如果有非授權人員進入，實時聲音報警，并顯示進入禁區的人數及身份，人員軌跡。

     一旦發生各類事故，監控中心立即能顯示出事故地點的攜卡人員數量、人員信息、人員位置等信息，大大提高搶險效率和救護效果。一旦井下發生緊急情況，井下人員可通過攜帶標簽上的呼救信號通知管理中心，也可與管理中心進行直接對講，實時匯報井下情況，極大提高了救援效率，減少災害損失。

    ● 標簽應急功能

     UWB標簽與定位基站失去聯系時，仍能獨立工作，自動存儲人員檢測數據。

3.5系統性能特點

   定位精度高，達到50cm；

    ● 現場優勢

   運行可靠性：內部電路高度集成化，器件故障率最小化；

4.1 定位基站

4.2定位標簽

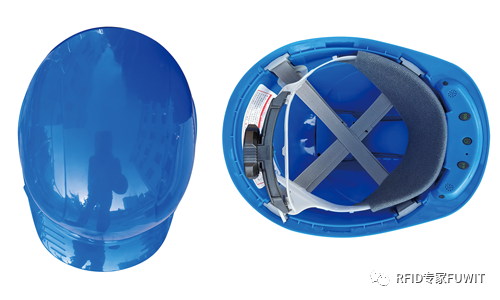

4.3安全帽標簽

4.4腕帶標簽

4.4工牌標簽
