一、前言

  UWB高精度定位系統，由定位基站、定位標簽（腰牌、胸牌、腕表、安全帽）、定位引擎（基于GIS的標準型定位應用軟件），結合定位算法和開放的定位引擎API接口，系統可達10cm級定位精度，可實現三維、二維、一維、零維定位?？蓮V泛應用于礦山、石化、隧道、地鐵、工廠、電力、養老院、醫院、監獄、看守所、戒毒所、法院、博物館等行業，對人員、物品、資產的智能化管理。

  UWB室內型定位基站，支持TDOA和TOF兩種定位方式，基站內置4G、WiFi、藍牙網絡模塊，可實現物聯網網關功能。

二、產品介紹

  產品名稱：定位基站
  產品型號：FU-GA-OD-01

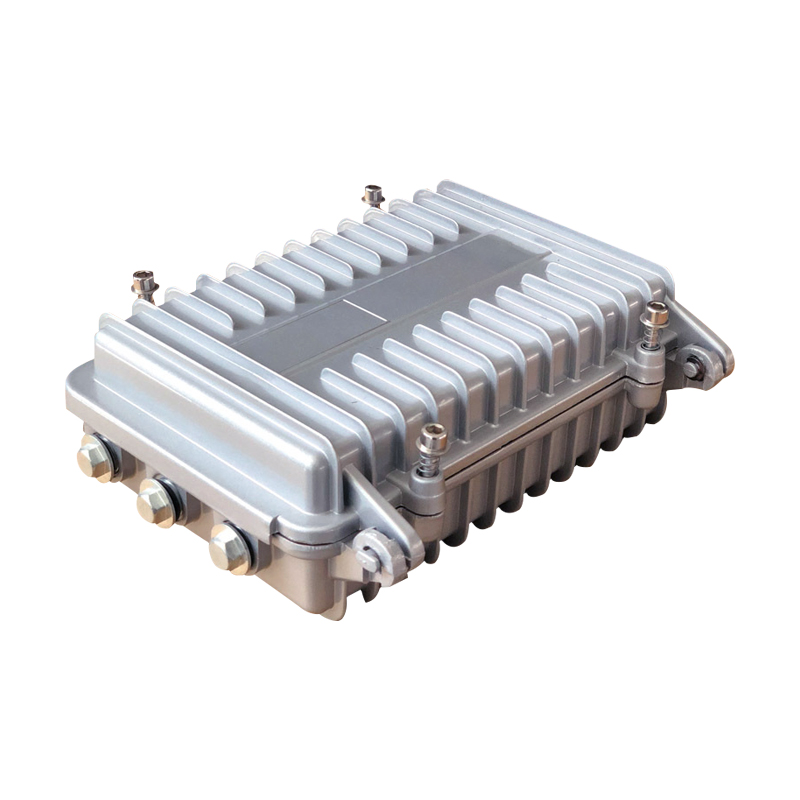

  產品外觀：

三、產品功能

五、安裝說明

1、基站裝配：根據網絡選擇以太網、WIFI、4G，三選一。

A、使用4G卡
 a、打開基站正面上四顆六角螺絲
 b、打開蓋子，將4G卡安裝入卡槽，卡安裝方向如圖
    c、將蓋子改好，用內六角扳手對角擰緊螺絲
    d、接上UWB和4G天線。
    e、接通電源，基站正常在線工作

B.使用以太網
接通電源，基站正常工作

C.使用Wifi
a、將WIFI賬號密碼改成基站設置wifi賬號密碼，在wifi信號覆蓋區域內連上wifi。接通電源后基站正常工作
b、將基站wifi賬號密碼改成客戶指定賬號密碼。在wifi信號覆蓋區域內連上wifi接通電源后基站可正常

2、基站安裝：

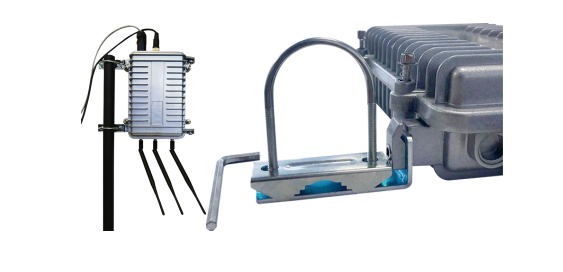

1.如圖利用螺釘將L型支架固定安裝到基站側邊卡扣處；

2.用U型抱箍和L架將基站固定到安裝桿上

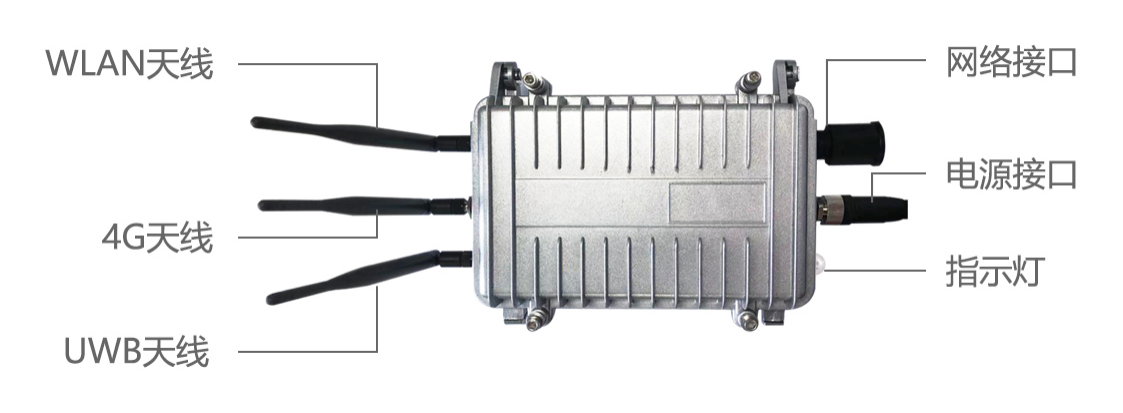

3.將基站UWB天線、4G天線、2.4G天線對應安裝

4.將基站固定到安裝點。此時需要注意，同一組基站天線必須保持同一水平線，天線統一朝上或同一朝下；

5.接上電源。從基站與主機站完全無遮擋狀態；

后臺展示：

1.地圖可顯示實時定位
2.設置圍欄報警

演示系統搭建流程圖

1、硬件設備安裝→2 、演示系統后臺配置→3 、運行調試

場景搭建布置詳情請參考快速入門指南。

六、注意事項

定位基站，務必使用指定的標準的POE供電設備進行供電；

遠離火源，及強電磁干擾源。

七、包裝

基站裝箱清單

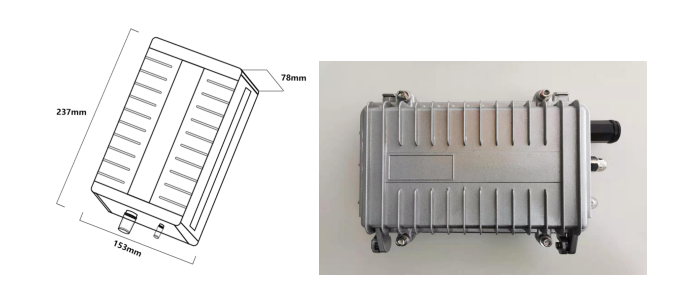

基站尺寸：237*153*48mm：

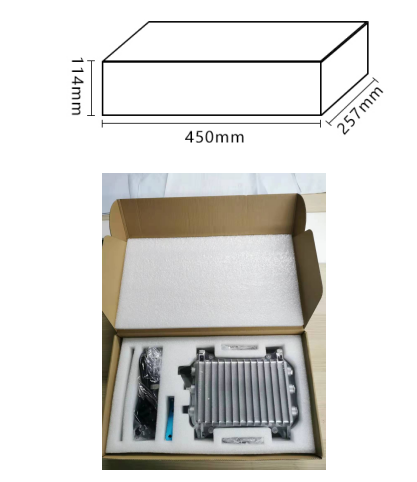

基站包裝：450*257*114mm

基站包裝實物圖

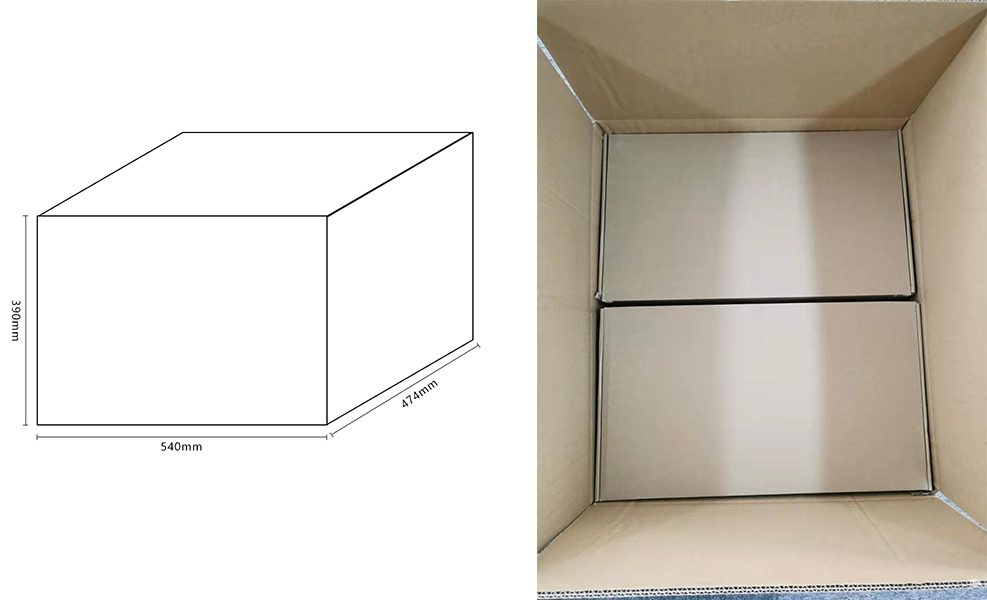

整箱包裝：540*474*390mm （一箱為6個基站）

 UWB室內定位基站參數：
