UWB室內定位基站FU-GA-IN-01

產品分類： UWB定位基站

UWB室內型定位基站，支持TDOA和TOF兩種定位方式，基站內置4G、WiFi、藍牙網絡模塊，可實現物聯網網關功能。

訂購熱線：400-0581-580

產品詳情產品參數相關下載

一、前言

UWB高精度定位系統，由定位基站、定位標簽（腰牌、胸牌、腕表、安全帽）、定位引擎（基于GIS的標準型定位應用軟件），結合定位算法和開放的定位引擎API接口，系統可達250px級定位精度，可實現三維、二維、一維、零維定位?？蓮V泛應用于礦山、石化、隧道、地鐵、工廠、電力、養老院、醫院、監獄、看守所、戒毒所、法院、博物館等行業，對人員、物品、資產的智能化管理。

二、產品介紹

產品名稱：UWB室內定位基站

產品型號：FU-GA-IN-01

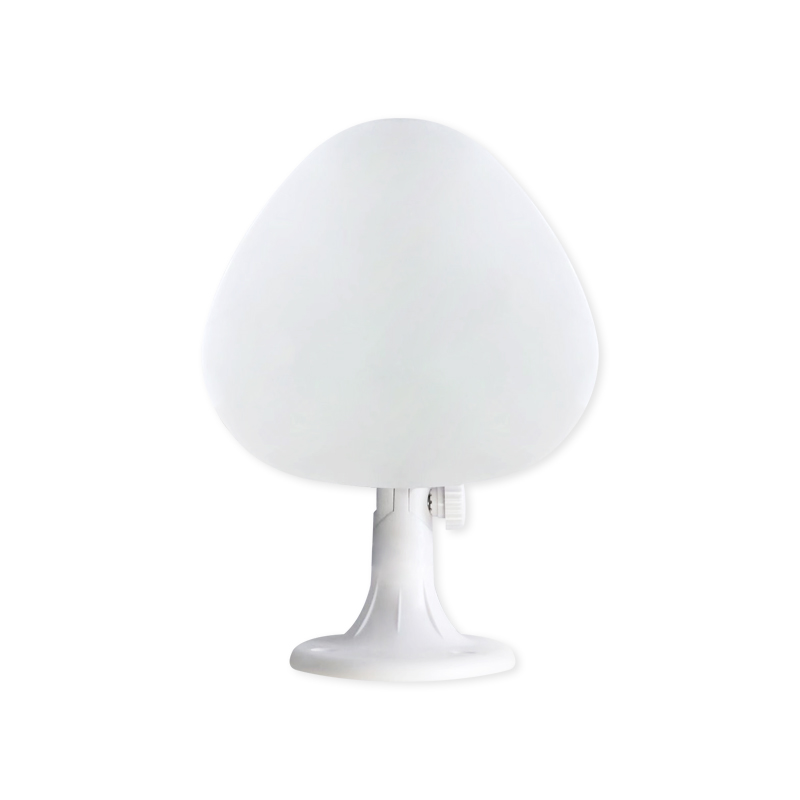

產品外觀：

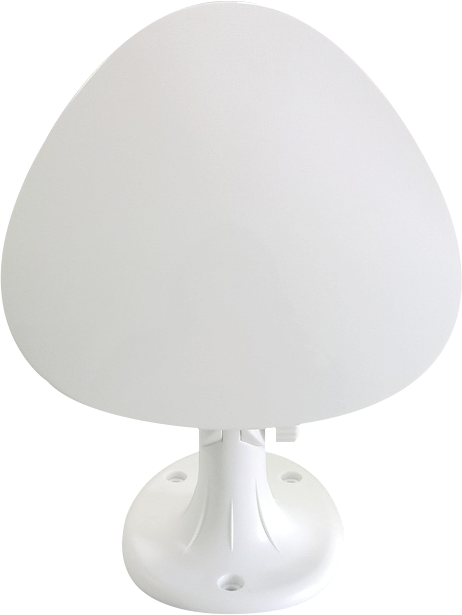

UWB室內定位基站

三、產品功能

功能	說明
UWB廣播	終端會定時（默認1秒3次）廣播定位數據包
實時精準定位	室內外高精度實時定位，運動軌跡
歷史軌跡回放	歷史軌跡記錄，回放
緊急報警	遇到緊急情況時，長按SOS按鈕，會自動觸發緊急報警并通知后臺
電子圍欄管理	多類型區域規定（安全、警告、危險），多種觸發方式（進入、離開、進出），多種報警方式（定位引擎平臺推送、聲音提示）
位置服務API	人員位置坐標，傳感器信息（電量等）人員信息等
數據接口	以太網、4G、Wifi三種模式選擇
視頻聯動	智能調取附近攝像頭數據

定位方式：

0維定位:小房間存在檢測，1個基站；應用：小房間、小區域等；效果：定位人員是否進入此區域或者離開。

UWB室內定位-0維定位

1維定位：1維定位區，兩個基站；應用：走廊、隧道等；效果：定位一條直線。

UWB室內定位-1維定位

2維定位：大空間，2維定位區，4個基站（一個主基站，三個從基站）；應用：辦公室、廠房、一般住房等；效果：二維內任意位置

UWB室內定位-2維定位

四、技術參數

電源參數
名稱	參數	說明	備注
供電方式	POE、AC供電	POE：48V AC：220V	二選一
電源接口	網口、電源插頭	網口：POE 電源插頭：220V	二選一
電源	220V轉5V
工作環境
名稱	參數	說明	備注
工作溫度	-30~+70℃
儲存溫度	-40~+85℃
定位
名稱	參數	說明	備注
定位方式	TFO/TDOA	TOF：0維 TDOA：1維、2維
定位類型	0維、1維、2維
定位頻段	channel 2	3.7～4.2GHz
定位距離	0維：＞50m 1維：80m 2維：＞100m 無遮擋情況下		定位距離
接口類型
名稱	參數	說明	備注
數據接口	網絡接口、電源接口
電氣性能
名稱	參數	說明	備注
工作功耗	額定1.5W 峰值5W
射頻參數
天線型號	天線類型	天線增益	備注
UWB	FPC	3dBi增益
4G	FPC	3dBi增益	（支持移動、聯通、電信4G流量卡或電話卡）
2.4G	FPC	3dBi增益
射頻參數
名稱	參數	說明	備注
WIFI	+20dB發射功率	傳輸距離：50米
藍牙	+4dB 發射功率	傳輸距離 20米
4G	發射功率：+13dB
靜電
名稱	參數	說明	備注
擊穿電壓	6V
反向關斷電壓	5V
靜電放電電壓	±15kv

五、安裝說明

1、基站裝配：根據網絡選擇以太網、WIFI、4G，三選一。

a、使用4G卡a、打開基站背面三顆螺絲

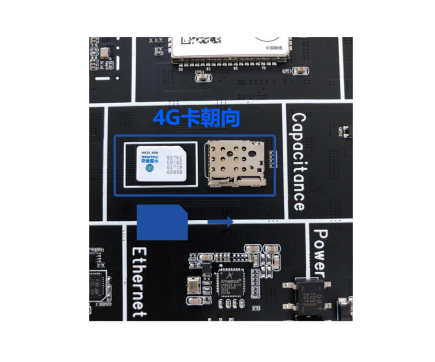

b、打開蓋子，將4G卡安裝入卡槽，卡安裝方向如圖

c、將蓋子改好，用螺絲刀擰緊螺絲

d、接通電源，基站正常在線工作

2、使用以太網：接通電源，基站正常工作

3：使用Wifi

a、將WIFI賬號密碼改成基站設置wifi賬號密碼，在wifi信號覆蓋區域內連上wifi。接通電源后基站正常工作

b、將基站wifi賬號密碼改成客戶指定賬號密碼。在wifi信號覆蓋區域內連上wifi接通電源后基站可正常

UWB室內定位基站安裝說明

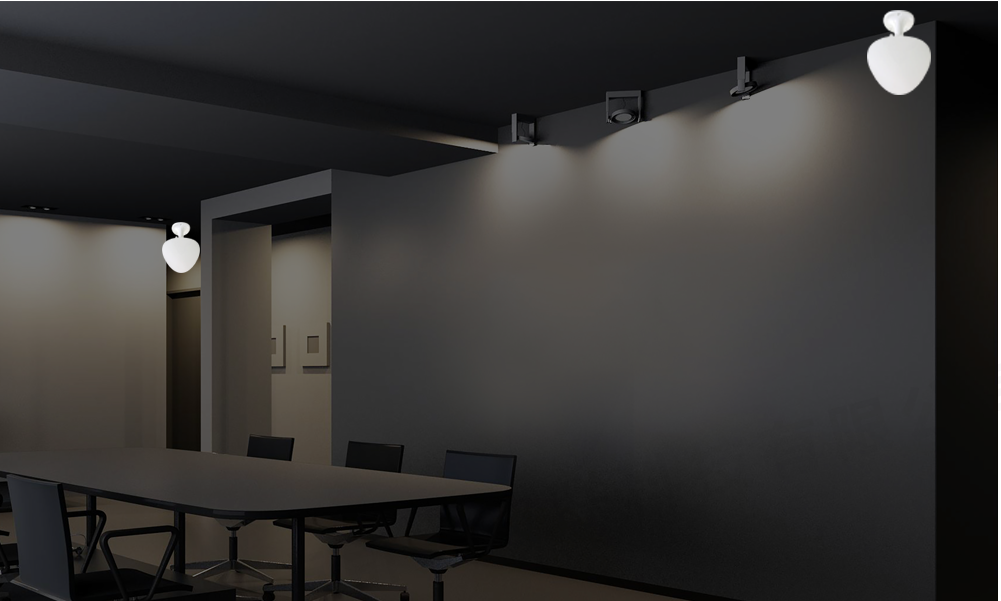

2、基站安裝：

如圖利用螺釘將基站固定到墻上；

基站支架朝上，頭朝下進行安裝

將網線電源線連接至基站接口

更具推薦正確朝向布置室內基站

基站與基站之間無遮擋

UWB室內定位基站安裝

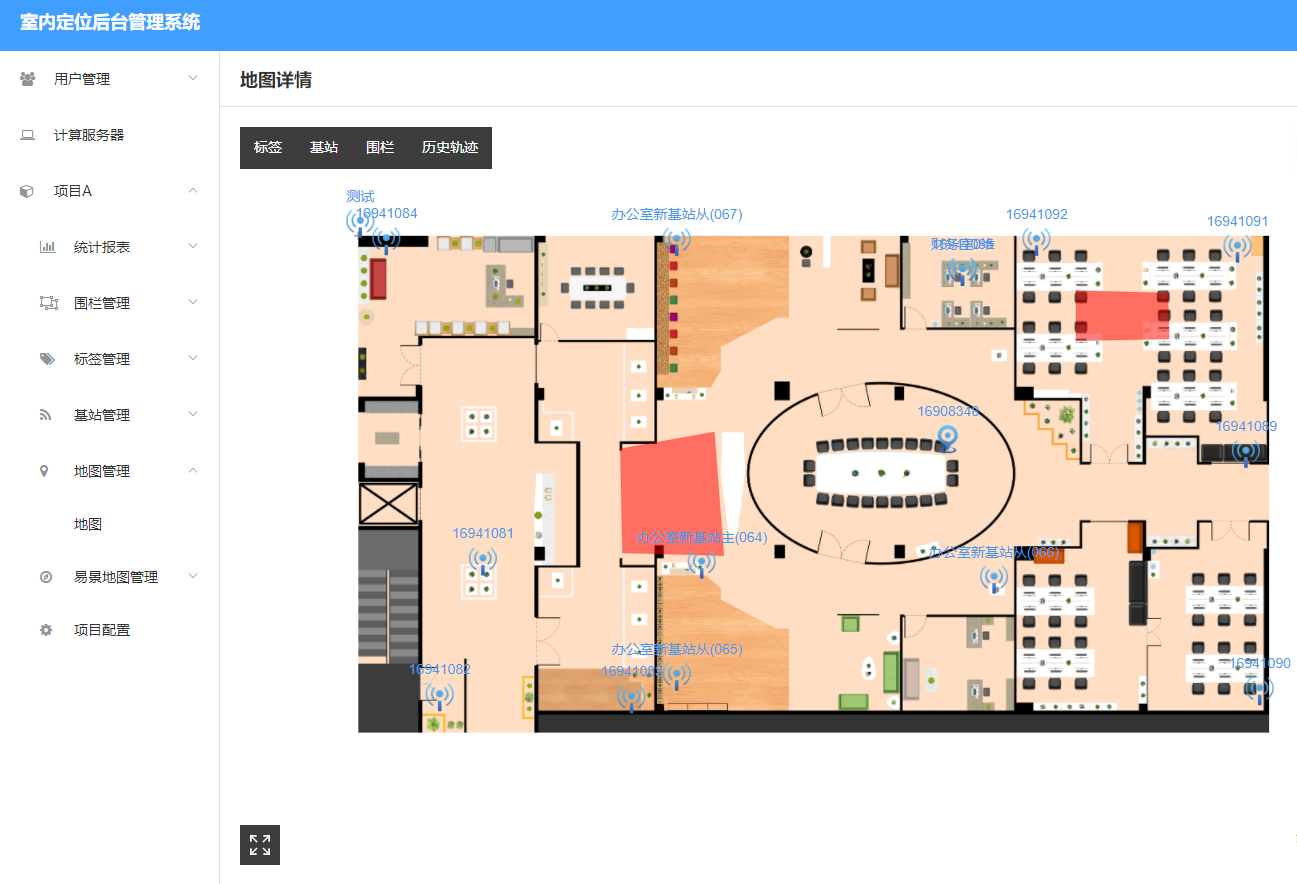

后臺展示：

1.地圖可顯示實時定位
2.設置圍欄報警

UWB室內定位系統

演示系統搭建流程圖：

1、硬件設備安裝→2 、演示系統后臺配置→3 、運行調試

UWB室內定位系統

場景搭建布置詳情請參考快速入門指南。

六、注意事項

定位基站，務必使用指定的標準的POE供電設備進行供電，遠離火源，及強電磁干擾源。

七、包裝

基站裝箱清單

名稱	數量	單位
室內基站	1	臺
電源線	1	根
雙頭網線	1	根
螺絲	3	個
螺絲刀	1	把
使用說明書	1	本
合格證	1	本
保修卡	1	本

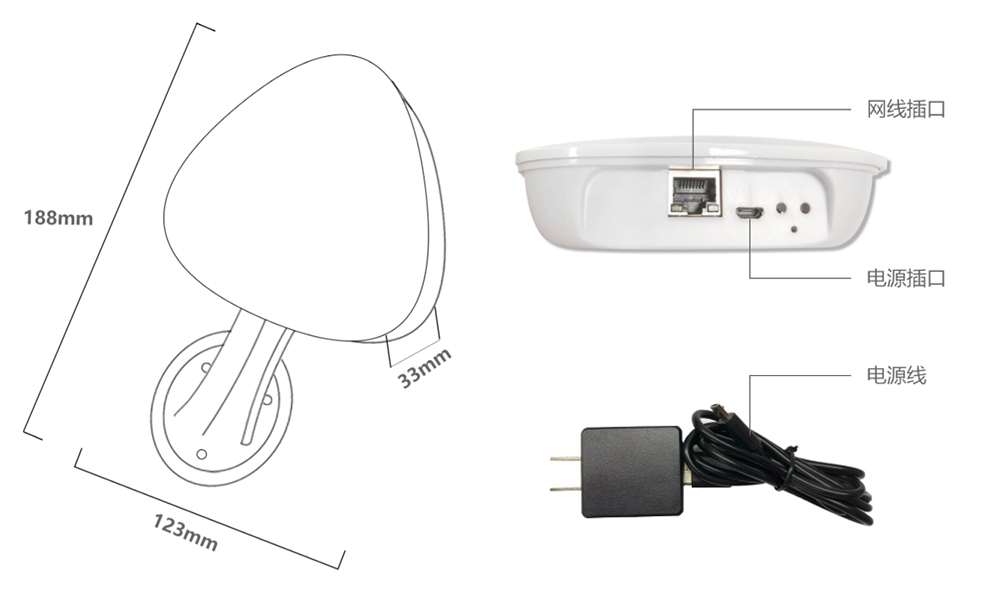

基站尺寸：188*123*33mm：

UWB室內定位基站

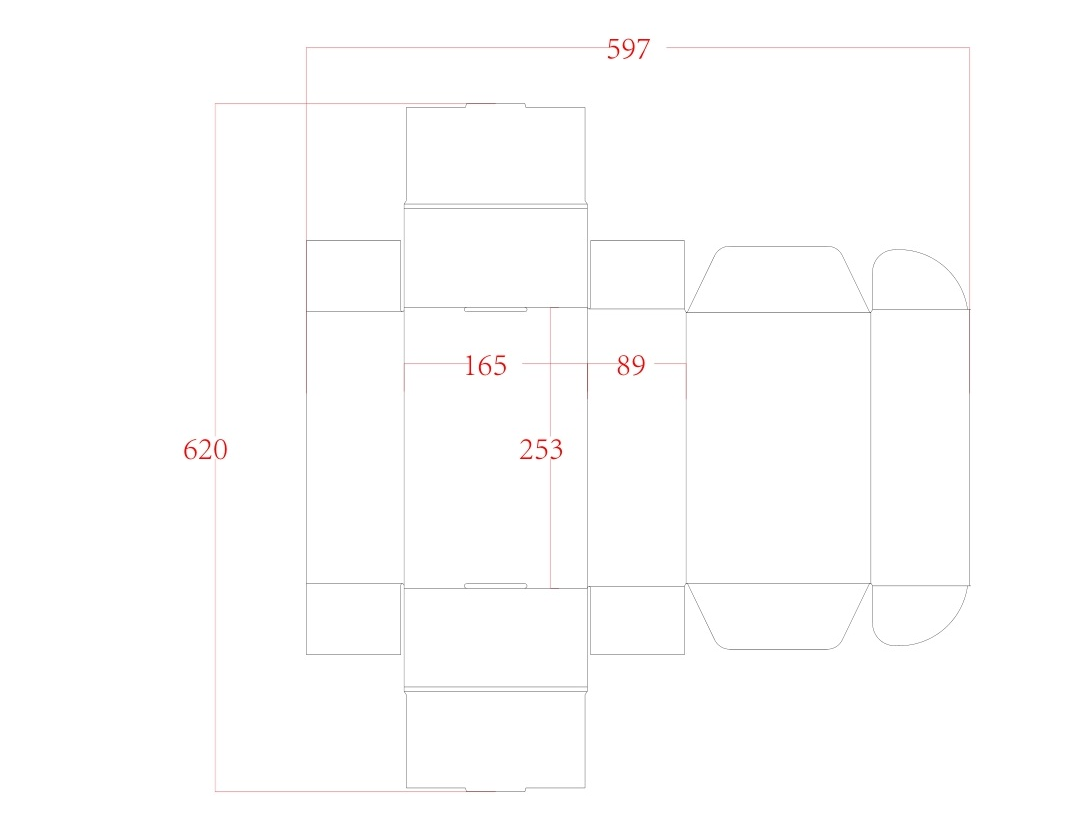

基站包裝：253*165*89mm：

UWB室內定位基站包裝尺寸

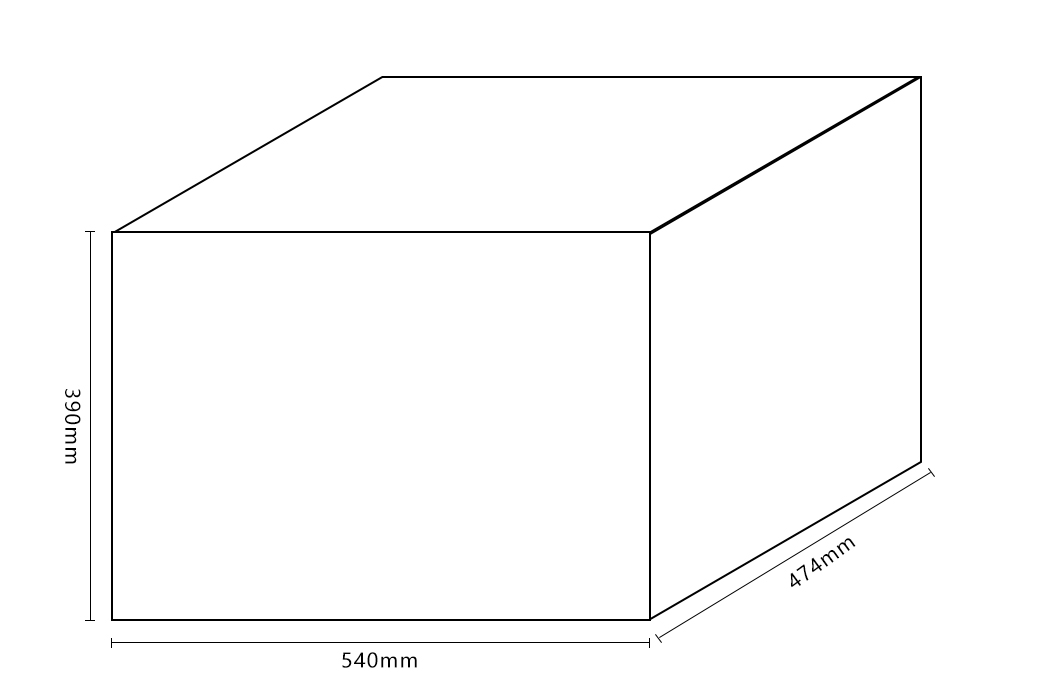

整箱包裝：540*474*390mm （一箱為20個基站）：

UWB室內定位基站包裝尺寸 UWB室內地位基站包裝尺寸
