RFID雙頻溫度傳感器標簽TAG-915-TEMP- OS13DT
一、RFID雙頻溫度標簽產品簡介 :
TAG-915-TEMP-OS13DT溫度傳感器標簽使用具有測溫功能的RFID芯片，支持超高頻UHF RFID協議。超高頻UHF RFID支持ISO18000-6C（EPC Gen2）協議，同時也符合ISO/IEC14443A與NFC Forum Type 2 Tag標準，且為支持定時測溫?cái)?shù)據存儲等功能，內置大容量EEPROM。提供薄膜電池有源工作模式，電池保質期長達4周，25℃時自放電率低于5%，符合IEC60086-4安全標準與ISO/IEC 10373-1動態彎曲應力和動態扭轉應力標準。TAG-915-TEMP-OS13DT溫度傳感器標簽的設計特征滿足RFID打印機使用.

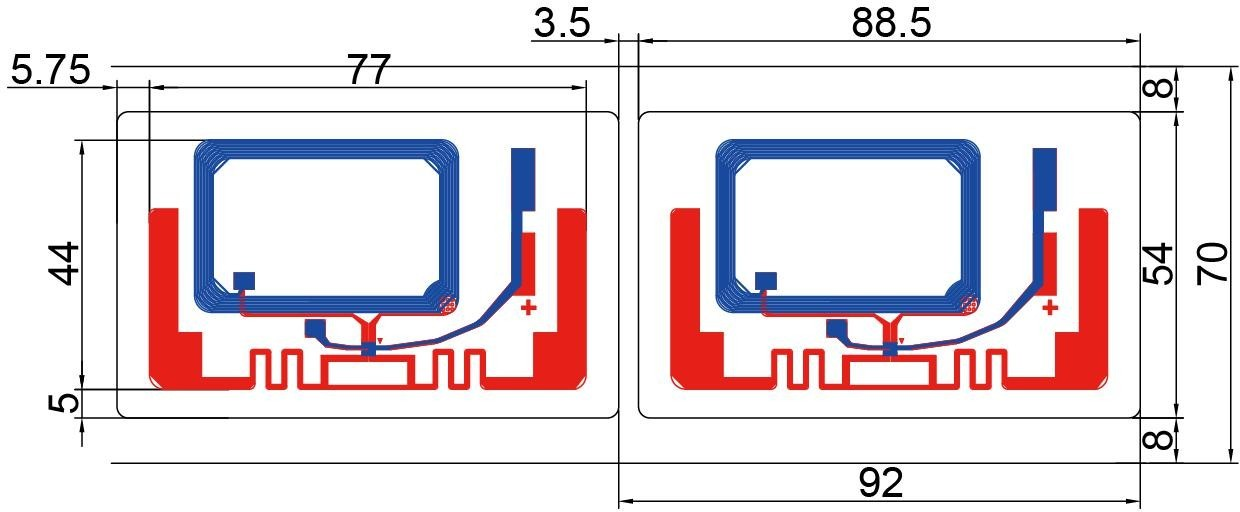

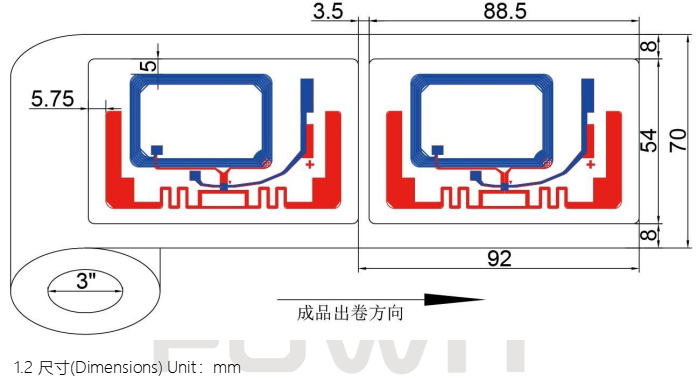

1.4 尺寸誤差（Dimensions Deviation）
編號 No. | 項目 Item | 特性參數 mm Parameters |
1 | 天線長度 Inlay Length | 77±0.20 |
2 | 天線寬度 Inlay Width | 44±0.20 |
3 | 天線右邊到標簽右邊距離 Inlay right to label right | 5.75±1.0 |
4 | 天線左邊到標簽左邊距離 Inlay left to label left | 5.75±1.0 |
5 | 標簽長度 Label Length | 88.5±0.5 |
6 | 標簽寬度 Label Width | 54±0.5 |
7 | 標簽圓角半徑 Label Corner Radius | R=2±0.50 |
8 | 標簽上邊到離型紙上邊距離 Label Edge to Liner Edge (Top) | 8±1.0 |
9 | 標簽下邊到離型紙下邊距離 Label Edge to Liner Edge (Bottom) | 8±1.0 |
10 | 標簽節距 Label Pitch | 92±0.5 |
11 | 相鄰標簽鄰邊間距 Label Gap | 3.5±0.5 |
12 | 離型紙寬度 Liner Width | 70±1.00 |
13 | 紙芯管內徑 Core ID | 3inch(45±0.50) |
14 | 成品外徑 Roll OD | ≦209 |
15 | 天線上邊到標簽上邊距離 Inlay Top to Label Top | 5±1.0 |
16 | 天線下邊到標簽下邊距離 Inlay Edge to Label Edge (Bottom) | 5±1.0 |
19 | 電池外尺寸 External dimensions of battery | 67 x 31 |
20 | 電池厚度 Maximum weight | 0.5mm |
二、RFID雙頻溫度標簽應用場景
冷鏈管理標簽主要應用于農產品、生鮮、活體供應鏈，冷鏈，以集裝箱，物流配送，快遞運輸為主要群體，等過程中的食品/藥品/生鮮物品產品標識、溫度檢測，方便質量跟蹤和溯源監管。也可用于對溫度敏感的高值物資管理、危險品管理、防偽溯源等領域。
三、RFID雙頻溫度標簽產品參數
3.1、電氣特性(Electrical Characteristics）：
功能參數 | |
型號 | TAG-915-TEMP- OS13DT |
芯片 | FM13DT160 |
芯片容量 | 160KBits 可讀可寫 Read & Write |
讀寫協議 | ISO/IEC 18000-6C、 EPC Class1 Gen2、 ISO/IEC14443A、 NFC Forum Type 2 Tag |
UHF RFID 工作頻率 | 860~960MHz |
芯片壽命 | 可擦寫 10 萬次 |
功能 | 讀/寫（Read/Write ） |
讀距 | UHF RFID: ＞2m （根據不同設備讀距有差異） |
測溫范圍 | -35℃~50℃，精度 ±0.5℃ |
電池 | 標稱電壓：1.5v 標稱容量：>10mAh 連續漏極電流：0.5mA 最大連續漏極電流：1.0mA |
自放電率 | 電池保存 4 周 25℃自放電率低于 5% |
安全特性 | 高頻：UID 只讀；超高頻 TID 只讀；用戶區訪問采用密碼保護 ； |
環境參數 | |
工作溫度 | -20℃ - 50℃ |
存儲溫度 | 0℃ ~ +25℃ |
靜電防護 | Max ±2kv 人 體 模 型 (HBM) |
操作濕度 | 10%-95% |
3.2、電池參數(Battery Specifications）：
編號 No. | 項目 Item | 特性參數 mm Parameters |
1 | 化學構成 Chemical System | Zn/MnO2 |
2 | 連續輸出電流 Continuous Drain Current | 0.5 mA |
3 | 最大連續輸出電流 Max. Continuous Drain Current |
1.0 mA |
4 | 最大峰值電流 Maximum Peak Current | 5mA |
5 | 放電溫度范圍 Discharging Temperature Range | -20°C to 60°C |
6 | 存儲溫度范圍 Storage Temperature Range | 0°C to 30°C |
7 | 外殼 Exterior Casing | Polymer |
8 | 環境特性 Environmentally Friendly | RoHS compliant |
9 | 額定電壓Nominal Voltage | 1.5 V |
10 | 額定容量 Nominal Capacity @ 0.5mA CC Initial | >10mAh |
11 | 內電阻 Internal resistance @ 0.5mA CC | 70Ω (25°C) |

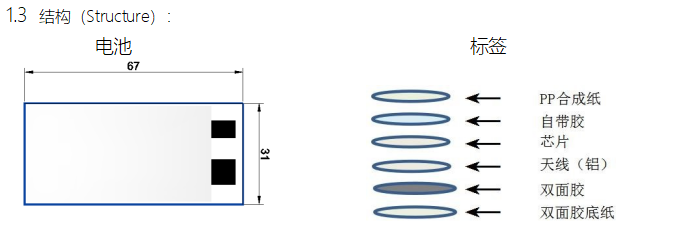

12 | 外部尺寸 Outer Dimensions | 67×31 mm |
13 | 厚度 Thickness (mm) | 0.5 mm |
14 | 最大重量 Maximum weight | < 1.2g |

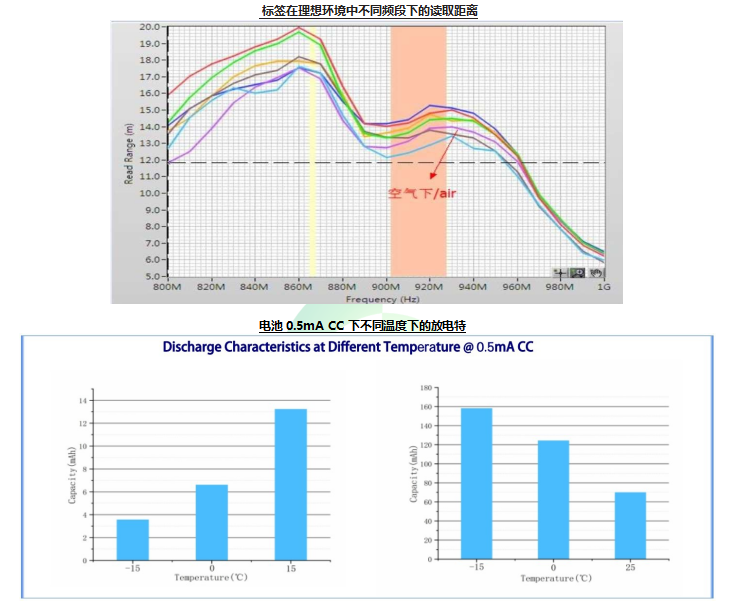

四、RFID雙頻溫度標簽性能曲線測試圖：
4.1、RFID雙頻溫度標簽環境要求：
貼標溫/濕度(Temperature/Humidity for Label Attach): [10℃ to 40℃] 20% to 80%RH
貼標后溫度/濕度(Temperature/Humidity after Label Attached to the Products): [-30℃ to +50℃] 20% to 80%RH
(因被貼材質不同而有差異 Environmental requirements of adhesive may vary on different materials).
成品保質期(Shelf Life): 在溫度 23±5℃相對濕度 50±10%的情況下，使用防靜電袋密封包裝，可儲存一年。From the date of manufacture, 1 year at 23±5℃ / 50%±10%RH), sealed in thevacuum bag and avoid direct sunlight exposure.
聲明：以上環境要求的建議基于我司最新的知識和現有經驗基礎上，本公司保留產品最終解釋權。Disclaimer: Our recommendations are based on our latest knowledge and experience, we reserve all rights for final explanation.
4.2、作業使用警示( Handling Precautions)
搬運及使用時防水、禁止劇烈撞擊、禁止擠壓或彎折芯片部分。
Keep away from water and collision. DO NOT BEND
特殊要求 Special requirement：N/A
五、RFID雙頻溫度標簽包裝：
1 | 出貨方式 Shipping format | 1. 卷狀 Roll 2. 抽真空包裝 vacuumed packing in ESD bag |
2 | 收卷數量 Quantity | 1000±2Pcs/卷 1000±2Pcs/roll |
3 | 包裝方式 Packaging method | 8卷/箱(以實際出貨為準); 8 rolls/ctn(Actual Qty as per Shipping Mark) |

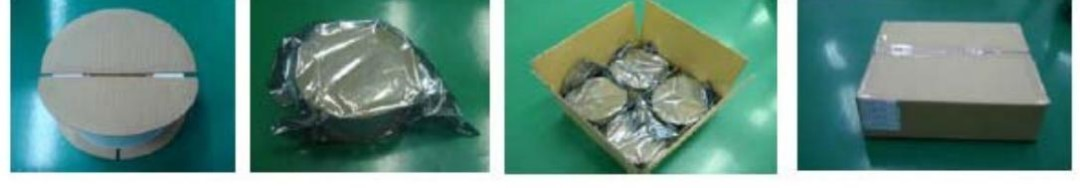

4 | 包裝圖片 Packaging pictures | |
5 | 特殊要求 Special requirement | 箱子全封不留縫隙。 The carton was sealed with no gaps |
