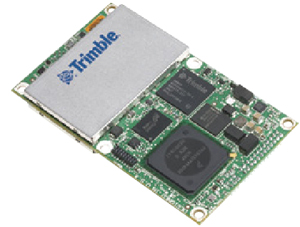

Trimble BD970 高精度/移動定位/嵌入式/多頻接收板卡

  Trimble© BD970 GNSS系統是一款提供精確定位和航向的單板式解決方案。該產品支持最新的GNSS信號支持，提供在兩個連接的天線之間及到遠程基站的多星基線RTK。購買Trimble BD970的原始設備制造和系統集成商可以獲得GPS L1/L2/L5 和 GLONASS L1/L2 信號。此外，Trimble公司還致力于下一代現代化的GNSS系統配置的研發，在Galileo系統上市前即為客戶提供兼容產品。為支持這一計劃，新型Trimble BD970 能夠跟蹤GIOVE-A和GIOVE-B試驗衛星，用于信號評估和測試。

 性能說明

 Trimble BD970嵌入式高精度定位技術的核心采用了最新的Trimble高精度Maxwell™6 技術，它能保證用戶長期無故障使用。移動行業向前發展時。Trimble BD970重新定義其高性能的定位：

• 板上集成多路徑抑制技術

• 低角度跟蹤技術

 靈活的接口

 Trimble BD970易于集成且堅固可靠?？蛻魧⑼ㄟ^(guò)板卡上可用的以太網連接，經由標準網絡瀏覽器實現高速的數據傳輸和配置。同時，該系統也支持USB、RS232和CAN接口。如同其它嵌入式技術，使用便捷的軟件命令可簡化集成工序并縮短研發時間。此外，所有軟件都具備授權碼升級功能，允許您在應用需求發生變化時，升級相關配置功能。

   深圳市銓順宏科技作為Trimble和旗下Thingmagic代理商，以專業的技術團隊，優質的服務，優惠的價格成為廣大集成商的首選的合作伙伴。

 Trimble BD970 GNSS接收機模塊 技術參數:

•  定位天線基于擁有220通道Maxwell 6 芯片：

– GPS：同步L1 C/A、L2E、L2C、L5

– GLONASS：同步L1 C/A、L1 P、L2 C/A （僅限于GLONASS M）和L2 P

– SBAS：同步L1 C/A、L5

– GIOVE-A：同步L1 BOC、E5A、E5B 和E5AltBOC1

– GIOVE-B：同步L1 CBOC、E5A、E5B 和E5AltBOC1

– GALILEO：未開通2

•  先進的Trimble Maxwell定制GNSS 技術

•  高精度多重相關 GNSS 偽距離測量

•  低噪音、低多路徑誤差、低時域相關和高動態響應為特征的未經濾波、未平滑的偽距測量數據

•  在 1Hz 帶寬下的低噪聲 GNSS 載波相位測量，精度<1mm

•  信噪比以 dB-Hz 形式報告

•  成熟的Trimble 低仰角跟蹤技術

•  1個USB2.0 端口

•  1個CAN 端口

•  1個LAN 以太網端口：

— 支持鏈接 10BaseT/100BaseT 自適應網絡

— 所有的功能都可以通過一個單一IP 地址并執行，包括WEB 圖形用戶界面和原始數據流輸出

— 支持以下網絡協議：

   HTTP（WEB圖形用戶界面）

   NTP 服務器

   基于TCP/IP協議或UDP協議的NMEA、GSOF、CMR等

   NTripCaster、NTripServer、NTripClient mDNS/uPnP服務查找

   動態DNS eMail通知

   Google Earth 網絡鏈接

   通過PPP 協議連接到外部Modem

•  3×RS232串口

– 波特率高達115,200

•  1Hz、2Hz、5Hz、10Hz、20Hz、50Hz 定位輸出（取決于安裝選項）

•  高達50Hz的原始測量和位置輸出：

差分改正輸出.................CMR,CMR+,sCMRx,RTCM2.1\2.2\2.3\3.0\3.1

導航信息輸出.................ASCII: NMEA-0183 GSV,AVR,RMC,HDT,VGK,VHD,ROT,GGK,GGA,GSA,ZDA,GST,PJT,PJK,VTG,BPQ,GLL,GRS,GBS

            and Binary：Trimble GSOF

• 支持的IE：HTML網頁瀏覽，Internet Explorer，F(xiàn)irefox，Safari，Opera，Google Chrome

• 支持1PPS輸出

• 支持事件標記輸入

LED驅動支持.................3（指示電源、衛星跟蹤和差分?jǐn)?shù)據）

定位精度

初始化時間³..............................<10秒（典型）

初始化可靠性³............................>99.9%

電源...................................3.3VDC +5%/-3%

              典型1.4W（L1/L2 GPS）

       典型1.5W（L1/L2 GPS 和 G1/G2 GLONASS）

重量...................................62克

連接器

I/O....................................24排針轉接口+6排針轉接口

天線...................................MMCX插座

環境參數
溫度

 操作溫度............................–40℃ to +75℃

 存儲溫度............................–55℃ to +85℃

振動...................................MIL810F,定制

                運行：隨機 6.2g RMS

                限值：隨機 8g RMS

機械沖擊...............................MIL810D

                運行：±40g

                限值：±75g

訂購信息

模塊...................................Trimble BD970 GNSS模塊

開發套件...............................包括開發板和電源適配器
