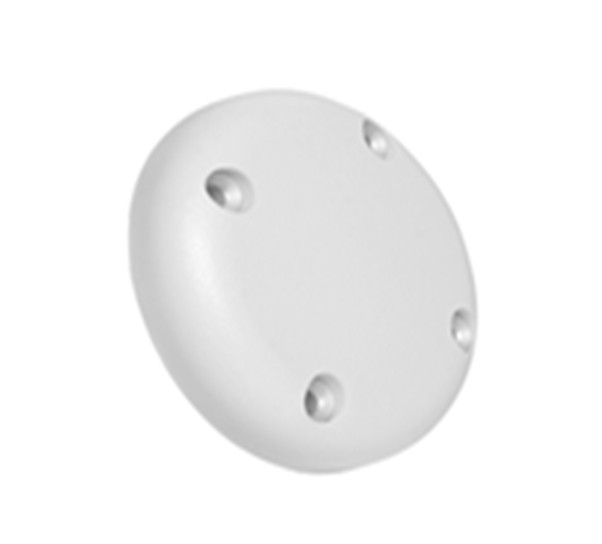

Trimble AV34 GNSS天線

   支持高性能的全球?qū)Ш叫l(wèi)星系統

  Trimble的 AV34 GNSS天線為支持陸地和航海厘米級精度的應用而設計。堅固耐用的4孔艙壁安裝適用于最惡劣的環境中。

   完善的GNSS支持

   Trimble AV34 GNSS天線支持:GPS L1/L2，GLONASS L1/L2，和北斗B1信號。雙頻系統不但能增加使用衛星，數量還可在惡劣環境下快速實現高精度RTK接收機的初始化和定位。

   抗多路徑堅固型GPS天線

   本天線可抑制無用信號和多路徑干擾。多路徑效應是由大地、樹木或建筑物等表面所反射的信號引起的。

   靈活性

   本天線采用航空式設計、艙壁安裝，確保只有堅固的天線罩暴露于外。天線可以是平齊安裝在車輛表面上或測桿的頂部。

   在用戶搭建系統或要求能夠方便的移動天線時，本天線的設計是理想之選。TNC連接頭放置在天線的底，可以保護鏈接電纜不受環境影響。

    深圳市銓順宏科技作為Trimble和旗下Thingmagic代理商，以專業的技術團隊，優質的服務，優惠的價格成為廣大集成商的首選的合作伙伴。

 Trimble AV34 GNSS天線 技術參數

性能

· 跟蹤和接收GNSS頻率信號:

— GPS: L1/L2

— 北斗：B1

— GLONASS: L1/L2
— SBAS: WAAS, EGNOS, QZSS, Gagan, MSAS

· 高質量跟蹤信號

· TNCF母頭信號連接器

· 橫斷面小，減少風阻

· 低電壓，低功耗

· 積分低噪放大器

· 通過同軸電纜由GNSS接收機供電

· 高增益，在惡劣環境下可靠跟蹤

· 4孔艙壁安裝

· 堅固耐用的天線罩，可用于惡劣環境

電氣特征

頻率.......................1565~1607 MHz

                                                               1217~1260 MHz

信號增益...................43 dB

電壓.......................4.5 VDC to 18 VDC

極化.......................右旋

軸比.......................最大 3dB @視軸

放大器.....................最大噪聲系數：2.5dB

                                                               阻抗：50 Ohms

                           VSWR：≤2.0：1

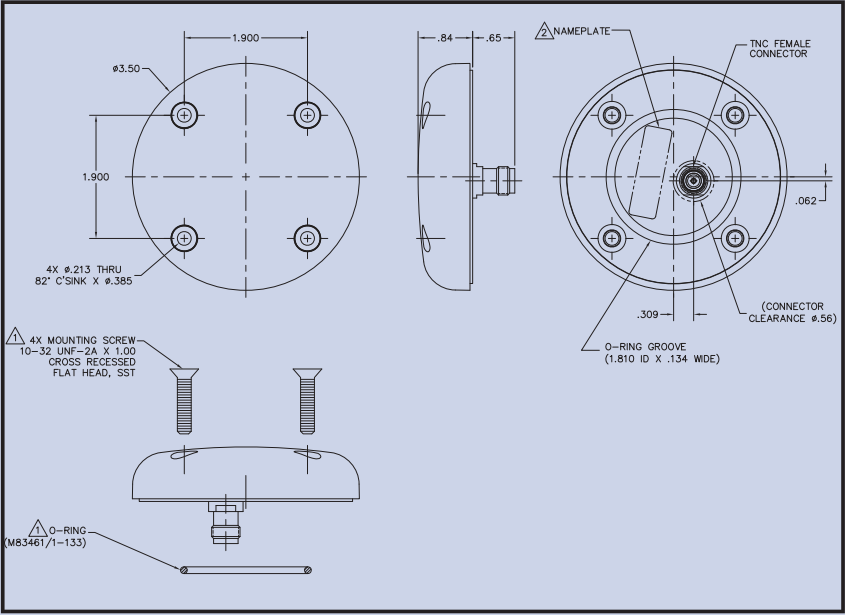

硬件

尺寸.......................8.9cm直徑×2.1cm高（3.5"直徑×0.84"高）

重量.......................0.213kg（0.471b）

工作溫度...................-55℃ to +85℃（-67℉ to +185℉）

海拔高度...................≤16,764米（55,000英尺）

表層處理...................抗UV白色屏蔽罩和鋁質底座

環保認證...................ROHS

環境資質

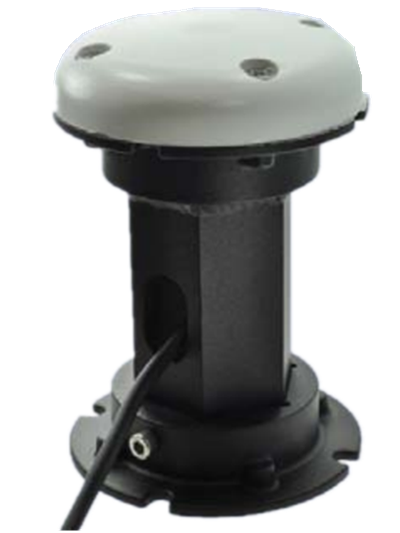

         天線支架（可選）

可安裝在5/8螺栓的天線支架上或者選擇天線自身4孔安裝
