FU-BLE-DTU03L藍牙BLE網關
- 產品參數：
- 產品參數：
一、FU-BLE-DTU03L藍牙BLE網關產品介紹
FU-BLE-DTU03L是專為藍牙物聯網商用化場景設計的低成本藍牙網關，采用POE供電或Type-C供電，支持4G，以太網以及2.4GHz WIFI接入網絡，從而實現藍牙低功耗和 MQTT協議的相互轉換，客戶可通過互聯應用程序遠程獲取低功耗藍牙設備的數據。
FU-BLE-DTU03L旨在幫方案集成者在室內網絡覆蓋的前提下快速接入他們的自有平臺，實現對藍牙終端的數據采集和連接控制，可用于智慧醫療，智慧校園，智慧養老等場景。
FU-BLE-DTU03L支持掃描模式，此模式適用于藍牙設備的數據通過藍牙廣播的方式發送，網關上報服務器的頻率支持自定義，支持單次打包上傳的設備數量上限為300個，并提供設備過濾功能。
FU-BLE-DTU03L支持連接模式，此模式下可與任意第三方藍牙BLE設備建立握手，實現控制指令的下發。詳情請咨詢技術支持。
二、FU-BLE-DTU03L藍牙BLE網關型號名稱
產品名稱：藍牙網關
產品型號：FU-BLE-DTU03L
產品外觀：
典型應用：
□智慧校園：校園健康探測系統、師生定位、打卡簽到;
□智慧醫療：輸液監測預警系統、體溫監測系統、病人定位、健康監測;
□智慧養老：健康監測預警、老人定位;
□智慧工廠：資產監測、人員定位;
□智慧城市：環境監測;
□智慧農牧：牲畜定位、牲畜識別、大棚溫濕度監測;
產品特點：
□支持BLE轉2.4G WIFI，BLE轉RJ45，BLE轉4G
□支持BLE轉2.4G WIFI，BLE轉RJ45，BLE轉4G
□POE供電/type-C供電
□吸頂式/壁掛式安裝
□配置接口開放
□支持多種過濾模式
□預留USB接口/TF卡接口
三、FU-BLE-DTU03L藍牙BLE網關產品參數：
基本參數 | |
藍牙芯片規格 | Nordic nRF52系列 |
工作模式 | 掃描功能或連接功能 |
藍牙版本 | Bluetooth LE5.0 |
工作頻率 | 2402MHz～2480MHz |
調制方式 | GFSK |
發射功率 | 0dB～+24dBm（默認+24dBm） |
接收靈敏度 | -108dBm |
天線增益 | 峰值3dbi |
傳輸距離 | 250米覆蓋變徑（空曠環境） |
處理器和系統 | |
主控芯片 | MT7628（580MHz MIPS 24KEc） |
系統 | 基于linux的openwrt系統 |
通訊協議 | MQTT物聯網通訊協議（基于TCP/IP） |
數據打包格式 | JSON |
電氣特性 | |
工作電壓 | 5v-36v |
供電方式 | 802.3at POE供電/Type-C 5-12V供電（不能同時使用） |
工作溫度 | -40℃～+85℃ |
存儲溫度 | -40℃～+125℃ |
WIFi參數 | |
工作頻段 | 2.4GHz～2.4835GHz |
工作模式 | AP模式（可用于初始配置網關）、Client模式、Bridge模式 |
協議標準 | IEEE802.11b/g/n |
發射功率 | 20dBm（max） |
WIFI名稱 | Easywphy#MAC first 2bytes |
WIFI密碼 | 12345678（Default） |
4G參數 | |
國內CAT4版本頻段（全網通） | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA： B1/B8 GSM：900/1800 |
北美CAT4版本頻段 | LTE-FDD：B2/B4/B5/B12/B13/B17/B18/B25/B26 LTE-TDD：B41 WCDMA： B2/B4/B5 GSM：850/1900 |
北美CAT-M版本頻段 | Cat-M1:B1/2/3/4/5/8/12/13/18/19/20/25/26/27/28/66/85 Cat-NB2: B1/2/3/4/5/8/12/13/18/19/20/25/26/28/66/71/85 EGPRS: 850/900/1800/1900MHz |
四、FU-BLE-DTU03L藍牙BLE網關產品配置：
型號 | 接口配置 | 功能特點 |
FU-BLE-DTU03L-S | 2.4G WIFI 以太網接口 | Observer（雙向通訊+監聽廣播） |
FU-BLE-DTU03L-L | 2.4G WIFI 以太網接口 | Central+Observer（雙向通訊+監聽廣播） |
FU-BLE-DTU03L-S-CAT4 | 2.4G WIFI 以太網接口 4G LTE |
Observer（雙向通訊+監聽廣播） |
FU-BLE-DTU03L-L-CAT4 | 2.4G WIFI 以太網接口 4G LTE |
Central+Observer（雙向通訊+監聽廣播） |
FU-BLE-DTU03L-L-CAT4（北美版） | 2.4G WIFI 以太網接口 4G LTE |
Central+Observer（雙向通訊+監聽廣播） |
FU-BLE-DTU03L-L-CATM（北美版） | 2.4G WIFI 以太網接口 4G LTE |
Central+Observer（雙向通訊+監聽廣播） |
五、FU-BLE-DTU03L藍牙BLE網關典型應用系統框圖：

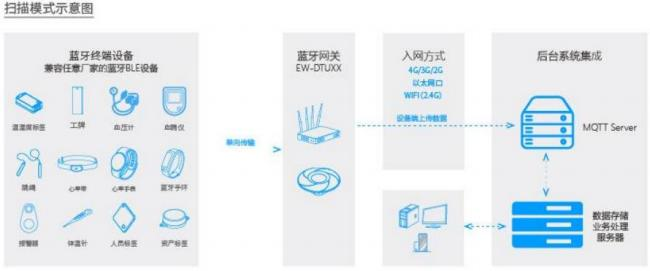

1、掃描模式：

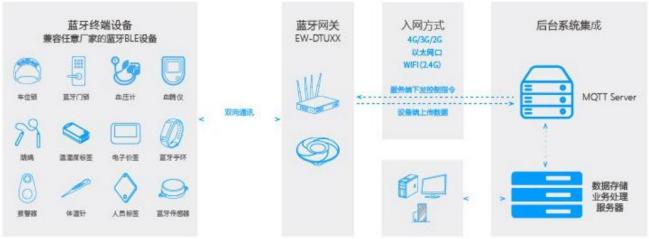

2、連接模式：
3、產品調試：
□web配置地址：10.10.18.1
□用戶名：root
□用戶密碼：root（Default）
六：FU-BLE-DTU03L藍牙BLE網關設備結構：

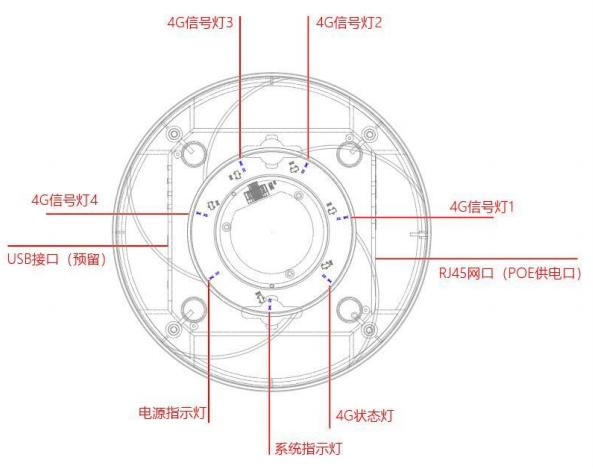

1、FU-BLE-DTU03L藍牙BLE網關設備接口
□有線WAN/LAN口 X1 ，速率 10/100M 自適應
□Reset按鍵：復位（短按）/恢復出廠設置（長按）
□撥碼開關：工作模式/配置模式
□Type-C接口（供電）
□USB接口（預留）
□TF卡槽（預留）
□LED指示：電源指示/藍牙指示/WLAN指示/WAN指示/4G狀態指示/4G信號指示
2、FU-BLE-DTU03L藍牙BLE網關狀態指示燈顯示：
2、狀態指示燈說明：
名稱 | 說明 |
BLE | 藍牙連接指示燈，網關藍牙被手機連接，或連接終端設備時燈亮起 |
WAN | 數據通信時閃爍 |
ALAN | WIFI狀態指示，正常工作時閃爍 |
電源指示燈 | 電源指示，上電后長亮 |

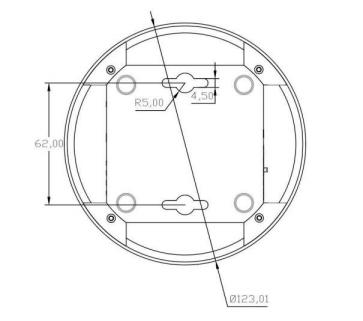

3、FU-BLE-DTU03L藍牙BLE網關設備尺寸：
六、FU-BLE-DTU03L藍牙BLE網關常見問題：
傳輸距離
□通信設備間存在障礙物（外殼，墻體，人體等）會影響通訊距離；
□設備天線附近有金屬物體（走線，敷銅，外殼），會導致信號衰減，影響通訊距離
□距離地面、墻體、水體太近，導致信號衰減，影響通訊距離；
□信號強度設置錯誤、空中速率設置過高；
□確保供電電源電壓是否在推薦電壓范圍內，電壓是否頻繁大幅度波動；
